FK 237 SA 220 Vは、Fischer Elektronik製のTO-220パッケージ対応クリップオンヒートシンクです。 垂直（Vertical）取付タイプで、基板に対して立てた状態で実装することで放熱効率と実装スペースのバランスを最適化できます。
アルミニウム製ボディに黒色アルマイト処理を施し、優れた放熱性と耐腐食性を実現。 熱抵抗21K/Wにより、自然対流環境下での安定した熱設計が可能です。
はんだ付け可能な錫メッキ付きソルダーラグを備え、基板への確実な固定と熱的接続を両立します。
仕様
| 材質 | アルミニウム |
|---|---|
| 対応パッケージ | TO-220 |
| 幅 | 14.5 mm |
| 高さ | 13.51 mm |
| 長さ | 25.4 mm |
| 熱抵抗 | 21 K/W |
| 表面処理 | 黒色アルマイト、端子部 錫メッキ |
| 取付方式 | 垂直（Vertical）・クリップオン＋はんだラグ付き |
型番バリエーション
FK 237シリーズは取付方向および仕様により以下のバリエーションがあります。
| 型番 | 仕様 |
|---|---|
| FK 237 SA 220 H | 水平（Horizontal）取付 |
| FK 237 SA 220 V | 垂直（Vertical）取付 |
| FK 237 SA 220 O | ラグなし仕様 |

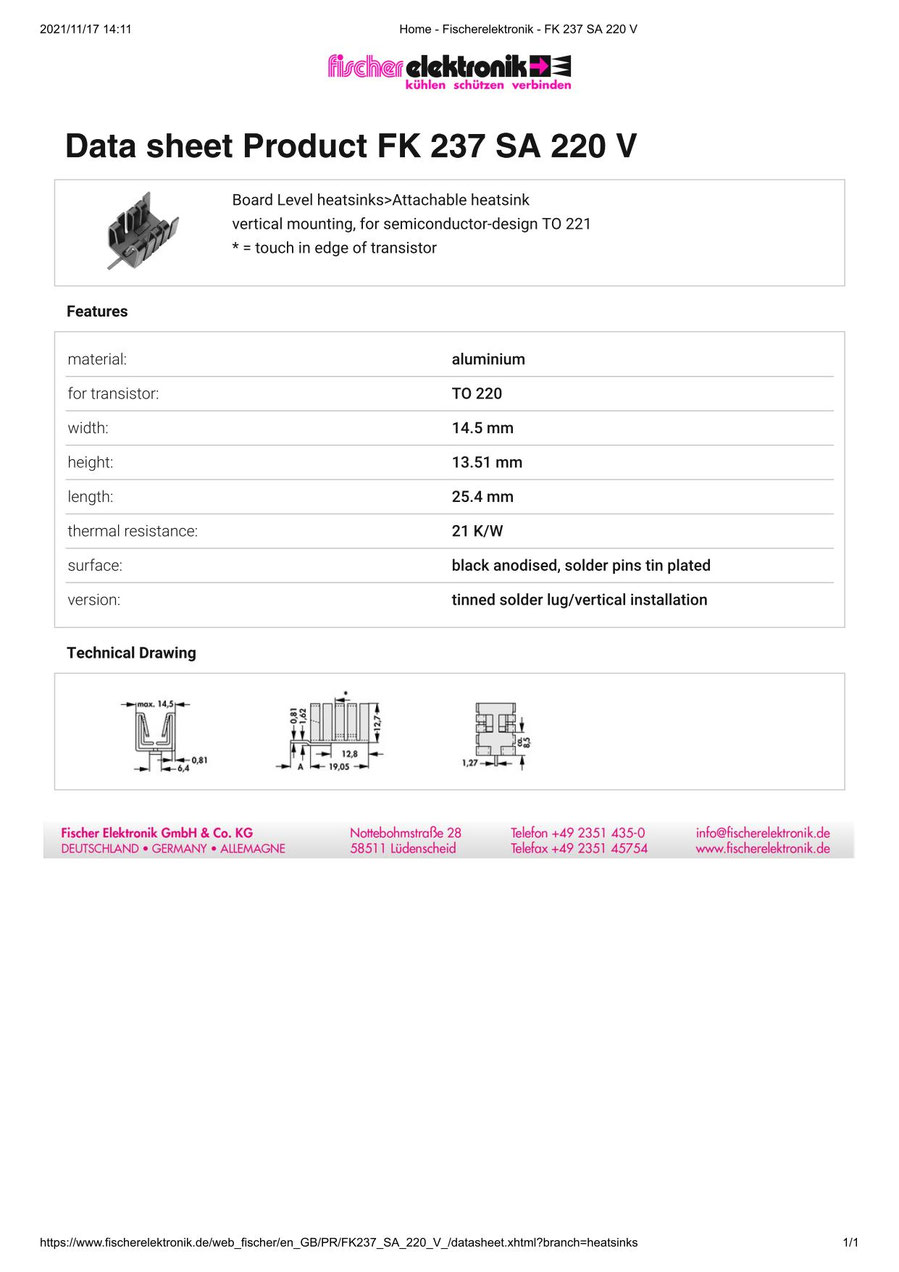

データシート
図面データ
クリップオンヒートシンク一覧
TO-220・TO-247など各種パッケージに対応したクリップオンヒートシンクを一覧でご覧いただけます。
