フィッシャーエレクトロニック(Fischer Elektronik)クリップオンヒートシンク

*下の画像はあくまでイメージですので、詳細に関しては、メーカーホームページにてご確認願います。

*品名もしくは型番をクリックいただくとメーカーホームページに移動します。



fk220sa220.tif
アタッチブルヒートシンク
  • drilling pattern: TO 220
TO 220
25K/W
アルミニウム(黒アノダイズ/アルマイト)
fk258_sw_schatten.tif
アタッチブルヒートシンク
  • drilling pattern: TO 220
TO 220
25K/W
アルミニウム(黒アルマイト)
fk224_p_sip.tif
クリップオンヒートシンク
  • drilling pattern: P SIP
P SIP
18K/W
アルミニウム(黒アルマイト ソルダブルサーフェイスから選択可能)



fk224_218_1.tif
クリップオンヒートシンク
  • drilling pattern: -
TO 218, TO 220
18K/W
アルミニウム(黒アルマイト ソルダブルサーフェイスから選択可能)

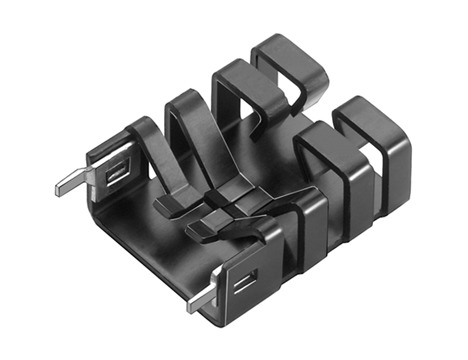

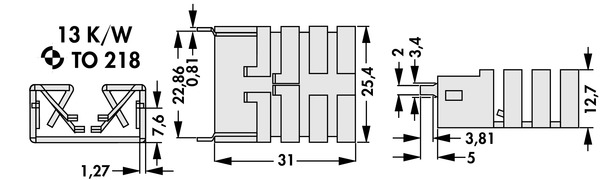

fk241sa218v.tif
クリップオンヒートシンク
  • drilling pattern: -
TO 218

13K/W
アルミニウム(黒アルマイト、半田付けラグはスズメッキ)

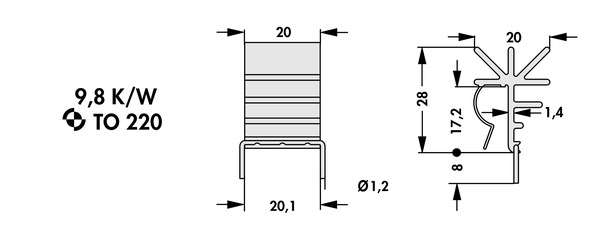

fk248sa220.tif
クリップオンヒートシンク
  • drilling pattern: -
TO 220
9.8K/W
アルミニウム(黒アルマイト、ソルダーピンはスズメッキ)

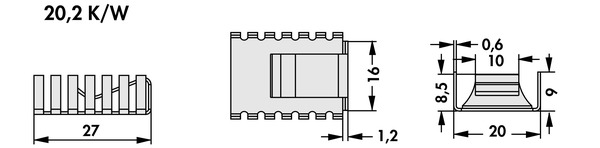

fk245mi247o.tif
クリップオンヒートシンク
  • drilling pattern: -
TO 218, TO 220, TO 247, TO 248 SIP-Multiwatt
20.2K/W
銅(Cu)

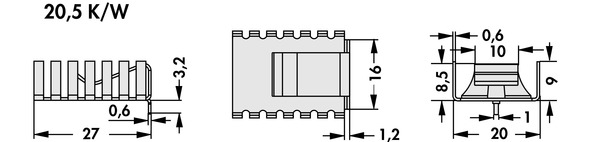

fk245mi247h.tif
クリップオンヒートシンク
  • drilling pattern: -
TO 218, TO 220, TO 247, TO 248 SIP-Multiwatt
20.5K/W
銅(Cu)  H=ホリゾンタルマウント

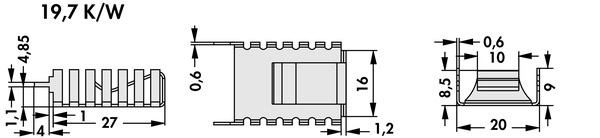

fk245mi247v.tif
クリップオンヒートシンク
  • drilling pattern: -
TO 218, TO 220, TO 247, TO 248 SIP-Multiwatt
19.7K/W
銅(Cu) V=バーティカルマウント

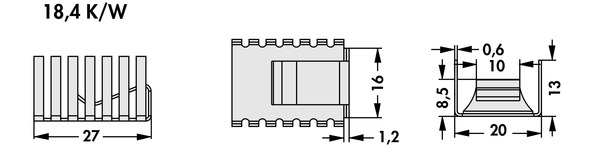

fk243mi247o.tif
クリップオンヒートシンク
  • drilling pattern: -
TO 218, TO 220, TO 247, TO 248 SIP-Multiwatt
18.4K/W
銅(Cu)

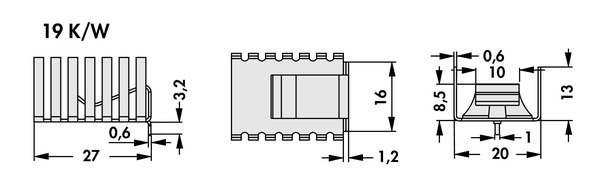

fk243mi247h.tif
クリップオンヒートシンク
  • drilling pattern: -
TO 218, TO 220, TO 247, TO 248 SIP-Multiwatt
19K/W
銅(Cu) H=ホリゾンタルマウント
fk243mi247v.tif
クリップオンヒートシンク
  • drilling pattern: -
TO 218, TO 220, TO 247, TO 248 SIP-Multiwatt
18.4K/W
銅(Cu) V=バーティカルマウント

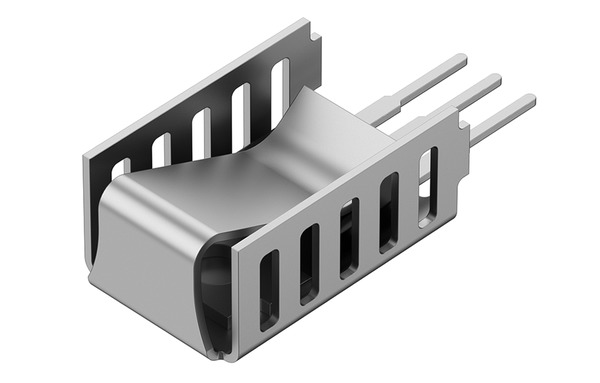

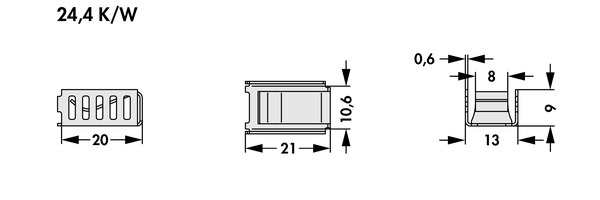

fk259mi220o.tif
クリップオンヒートシンク
  • drilling pattern: -
TO 218, TO 220, TO 247, TO 248 SIP-Multiwatt
24.4 K/W
銅(Cu)

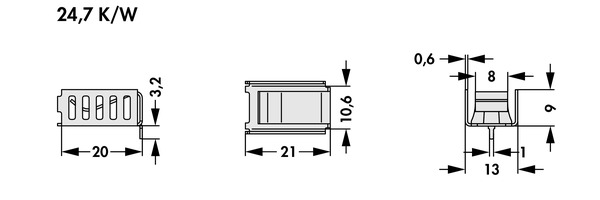

fk259mi220h.tif
クリップオンヒートシンク
  • drilling pattern: -
TO 218, TO 220, TO 247, TO 248 SIP-Multiwatt
24.7 K/W
銅(Cu) H=ホリゾンタルマウント

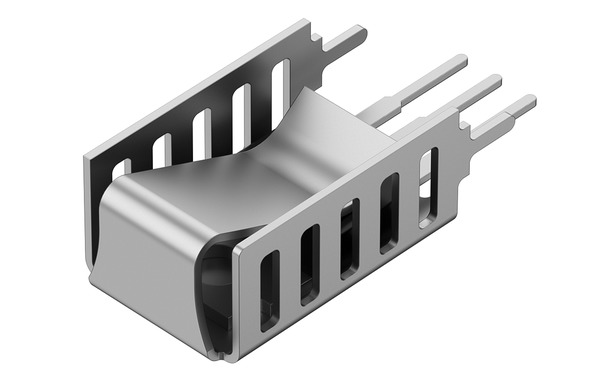

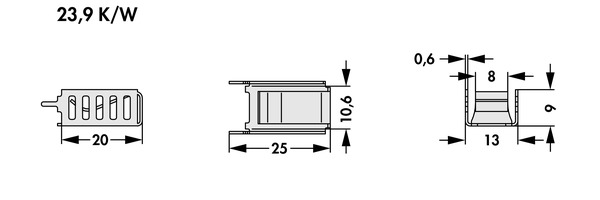

fk259.tif
クリップオンヒートシンク
  • drilling pattern: -
TO 218, TO 220, TO 247, TO 248 SIP-Multiwatt
23.9 K/W
銅(Cu) V=バーティカルマウント
fk260mi220o.tif
クリップオンヒートシンク
  • drilling pattern: -
TO 218, TO 220, TO 247, TO 248 SIP-Multiwatt
24.1 K/W
銅(Cu)

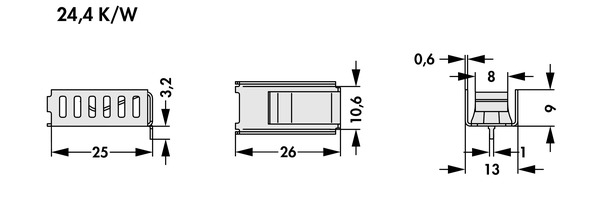

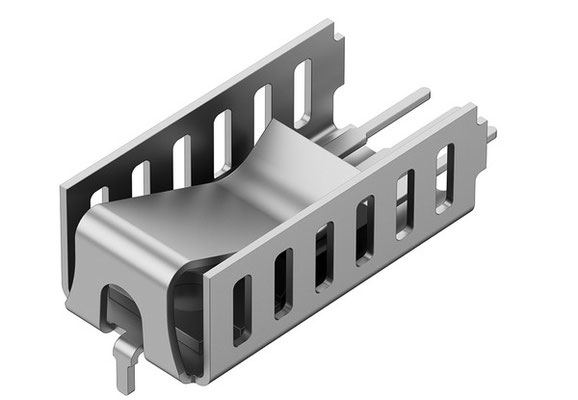

fk260mi220h.tif
クリップオンヒートシンク
  • drilling pattern: -
TO 218, TO 220, TO 247, TO 248 SIP-Multiwatt
24.4 K/W
銅(Cu) H=ホリゾンタルマウント

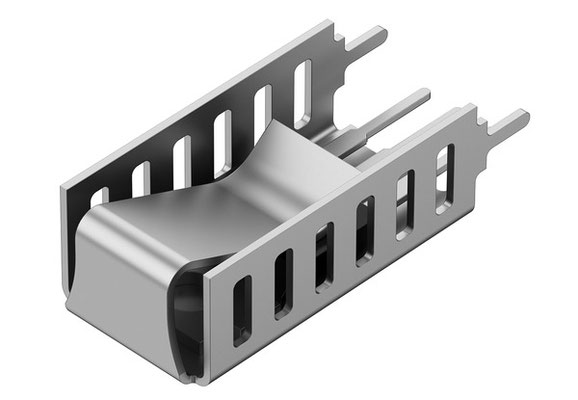

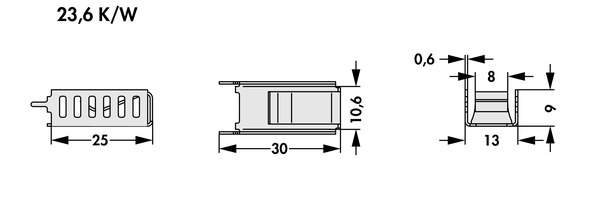

fk260.tif
クリップオンヒートシンク
  • drilling pattern: -
TO 218, TO 220, TO 247, TO 248 SIP-Multiwatt
23.6 K/W
銅(Cu) V=バーティカルマウント

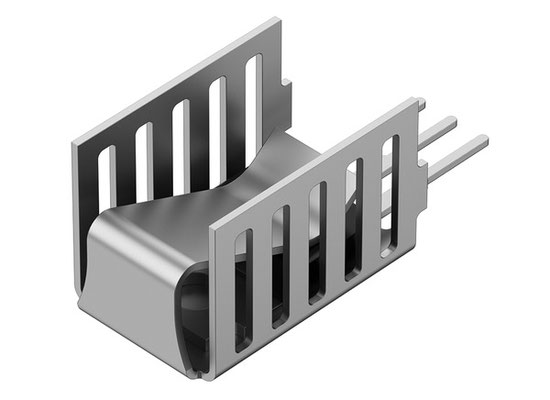

fk261mi220o.tif
クリップオンヒートシンク
  • drilling pattern: -
TO 218, TO 220, TO 247, TO 248 SIP-Multiwatt
23.8 K/W
銅(Cu)

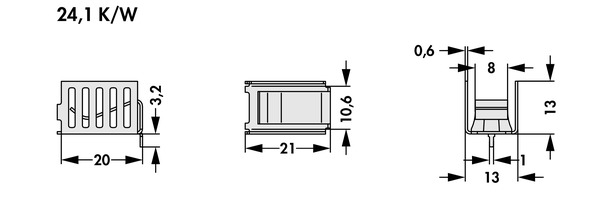

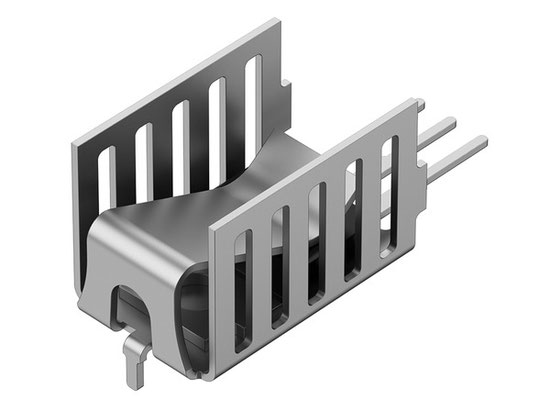

fk261mi220h.tif
クリップオンヒートシンク
  • drilling pattern: -
TO 218, TO 220, TO 247, TO 248 SIP-Multiwatt
24.1 K/W
銅(Cu) H=ホリゾンタルマウント

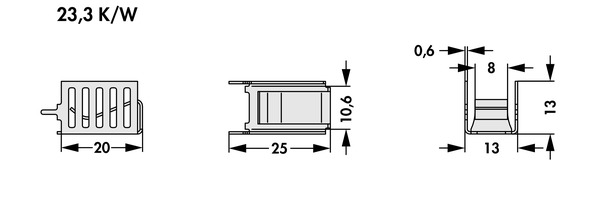

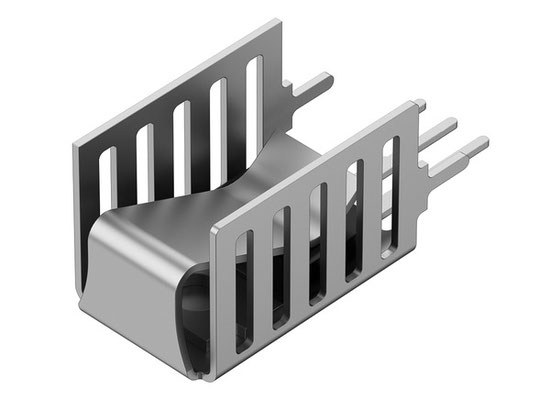

fk261.tif
クリップオンヒートシンク
  • drilling pattern: -

TO 218, TO 220, TO 247, TO 248 SIP-Multiwatt



23.3 K/W



銅(Cu) V=バーティカルマウント

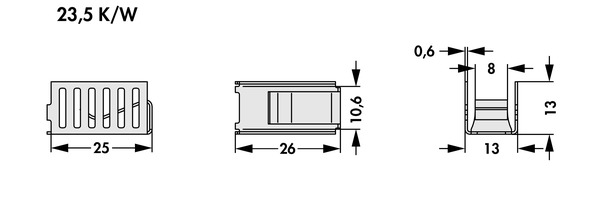

fk262mi220o.tif
クリップオンヒートシンク
  • drilling pattern: -

TO 218, TO 220, TO 247, TO 248 SIP-Multiwatt



23.5 K/W



銅(Cu)

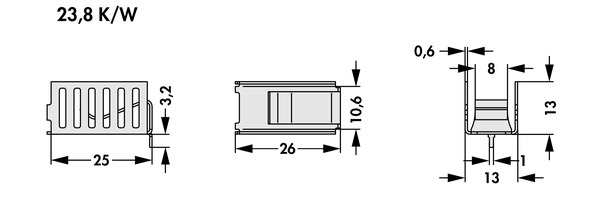

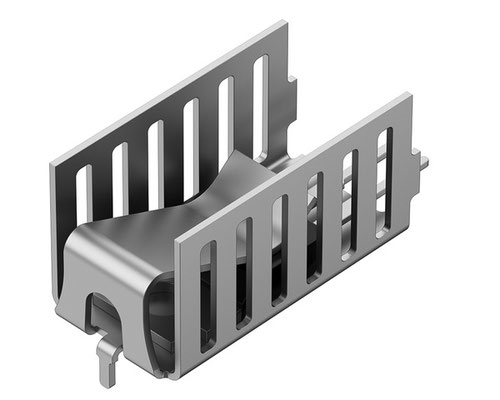

fk262mi220h.tif
クリップオンヒートシンク
  • drilling pattern: -

TO 218, TO 220, TO 247, TO 248 SIP-Multiwatt



23.8 K/W



銅(Cu) H=ホリゾンタルマウント

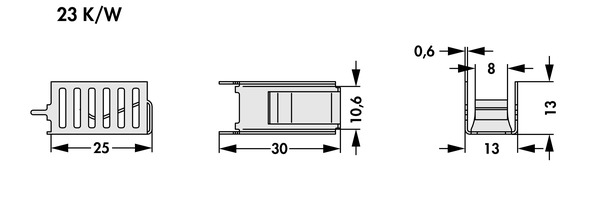

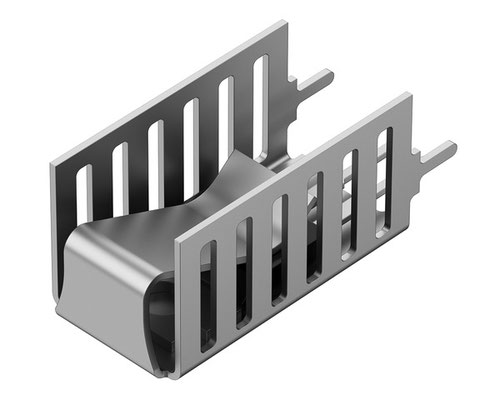

fk262.tif
クリップオンヒートシンク
  • drilling pattern: -

TO 218, TO 220, TO 247, TO 248 SIP-Multiwatt



23 K/W



銅(Cu) V=バーティカルマウント

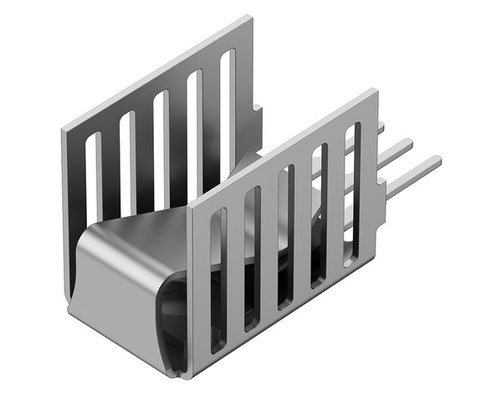

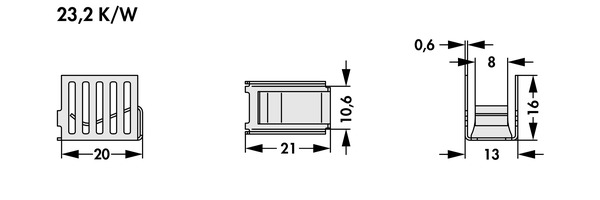

fk263mi220o.tif
クリップオンヒートシンク
  • drilling pattern: -

TO 218, TO 220, TO 247, TO 248 SIP-Multiwatt



23.2 K/W



銅(Cu)

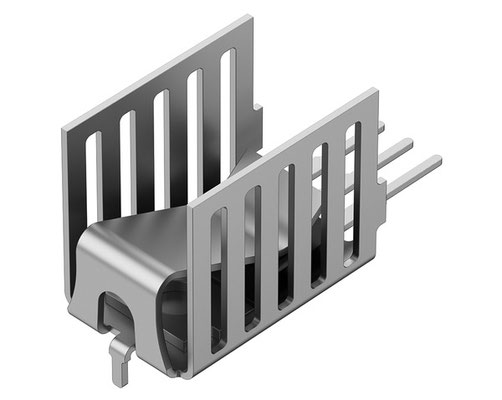

fk263mi220h.tif
クリップオンヒートシンク
  • drilling pattern: -

TO 218, TO 220, TO 247, TO 248 SIP-Multiwatt



23.5 K/W



銅(Cu) H=ホリゾンタルマウント

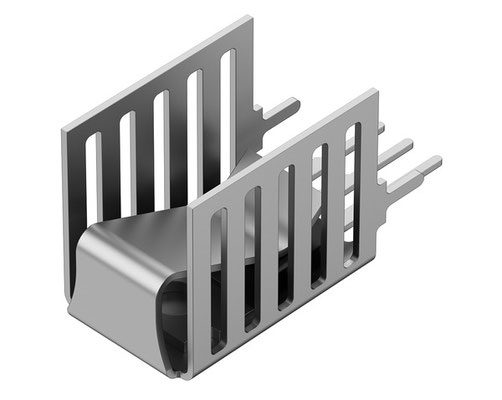

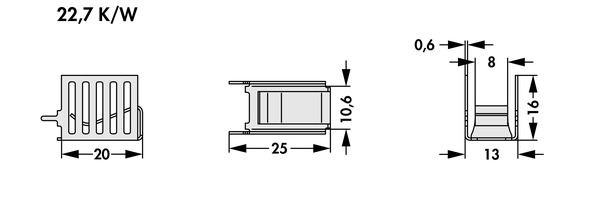

fk263.tif
クリップオンヒートシンク
  • drilling pattern: -

TO 218, TO 220, TO 247, TO 248 SIP-Multiwatt



22.7 K/W



銅(Cu) V=バーティカルマウント

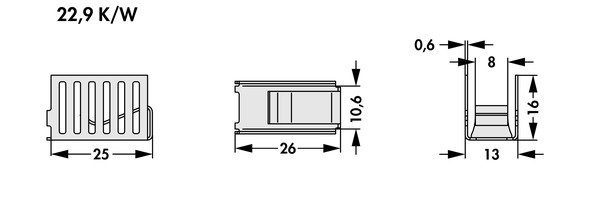

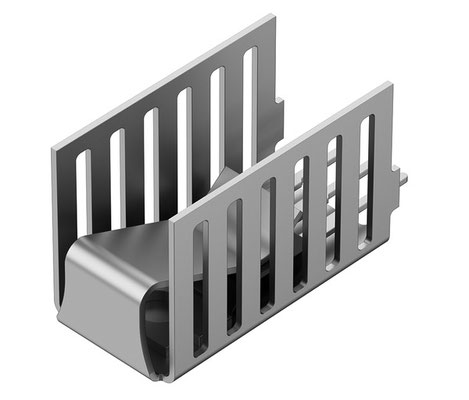

fk264mi220o.tif
クリップオンシートシンク
  • drilling pattern: -

TO 218, TO 220, TO 247, TO 248 SIP-Multiwatt



22.9 K/W



銅(Cu)

fk264mi220h.tif
クリップオンヒートシンク
  • drilling pattern: -

TO 218, TO 220, TO 247, TO 248 SIP-Multiwatt



23.2 K/W



銅(Cu) H=ホリゾンタルマウント

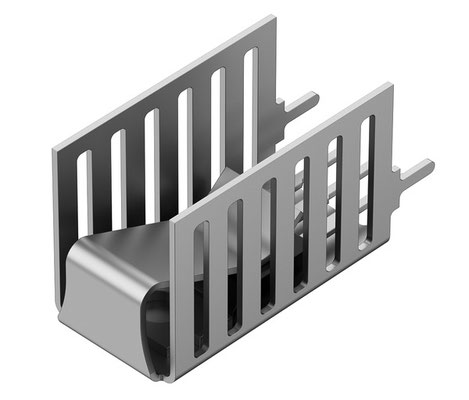

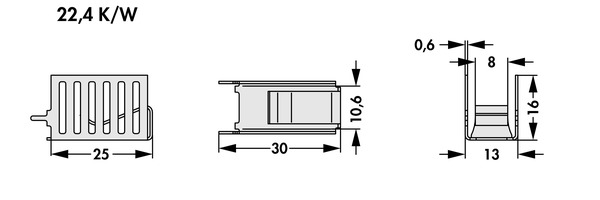

fk264.tif
クリップオンヒートシンク
  • drilling pattern: -

TO 218, TO 220, TO 247, TO 248 SIP-Multiwatt



22.4 K/W



銅(Cu) V=バーティカルマウント

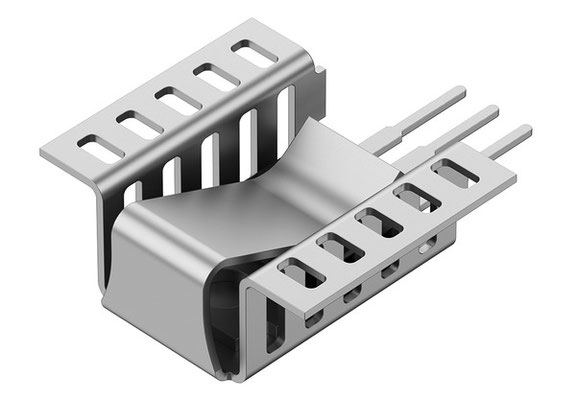

fk265mi220o.tif
クリップオンヒートシンク
  • drilling pattern: -

TO 218, TO 220, TO 247, TO 248 SIP-Multiwatt



22.5 K/W



銅(Cu)

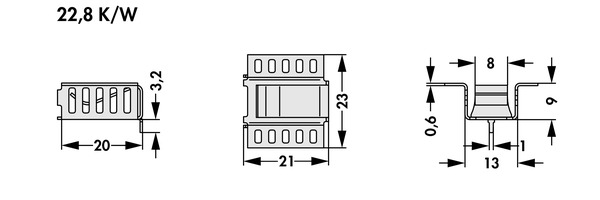

fk265mi220h.tif
クリップオンヒートシンク
  • drilling pattern: -

TO 218, TO 220, TO 247, TO 248 SIP-Multiwatt



22.8 K/W



銅(Cu) H=ホリゾンタルマウント

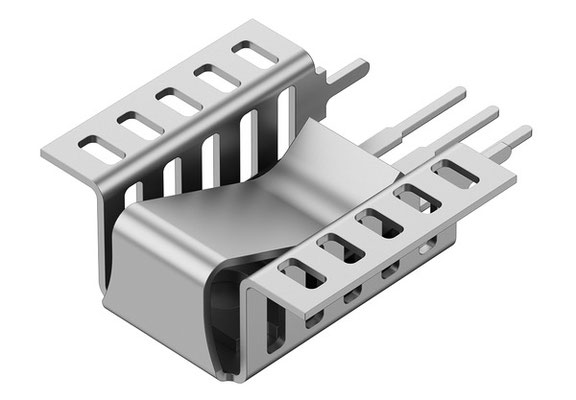

fk265.tif
クリップオンヒートシンク
  • drilling pattern: -

TO 218, TO 220, TO 247, TO 248 SIP-Multiwatt



22 K/W



銅(Cu) V=バーティカルマウント

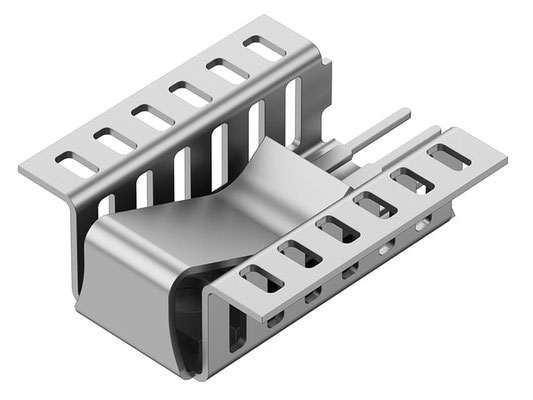

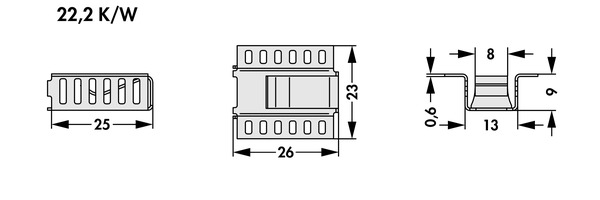

fk266mi220o.tif
クリップオンヒートシンク
  • drilling pattern: -

TO 218, TO 220, TO 247, TO 248 SIP-Multiwatt



22.2 K/W



銅(Cu)

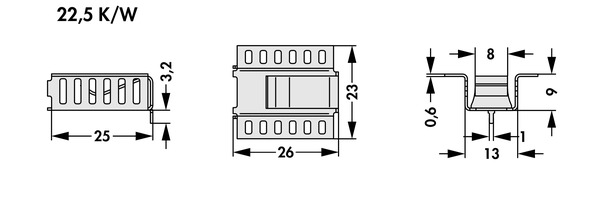

fk266mi220h.tif
クリップオンヒートシンク
  • drilling pattern: -

TO 218, TO 220, TO 247, TO 248 SIP-Multiwatt



22.5 K/W



銅(Cu) H=ホリゾンタルマウント

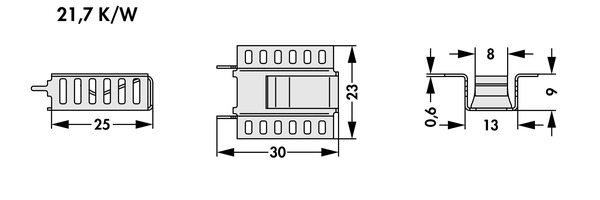

fk266.tif
クリップオンヒートシンク
  • drilling pattern: -

TO 218, TO 220, TO 247, TO 248 SIP-Multiwatt



21.7 K/W



銅(Cu) V=バーティカルマウント

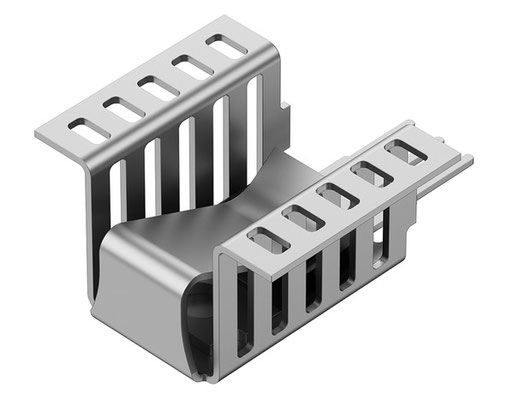

fk267mi220o.tif
クリップオンヒートシンク
  • drilling pattern: -

TO 218, TO 220, TO 247, TO 248 SIP-Multiwatt



21.9 K/W



銅(Cu)

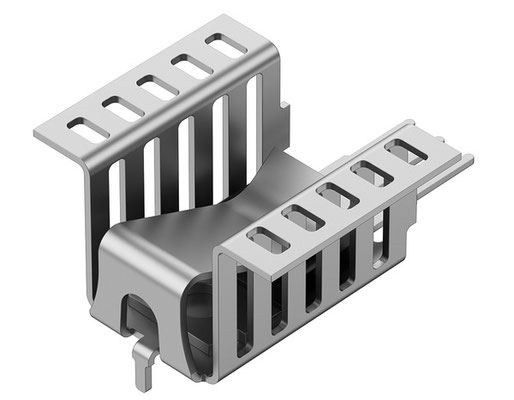

fk267mi220h.tif
クリップオンヒートシンク
  • drilling pattern: -

TO 218, TO 220, TO 247, TO 248 SIP-Multiwatt



22.2 K/W



銅(Cu) H=ホリゾンタルマウント

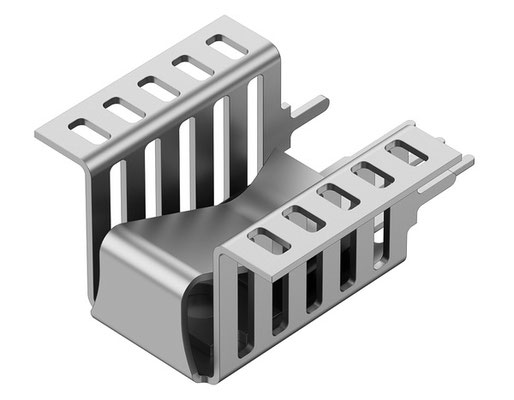

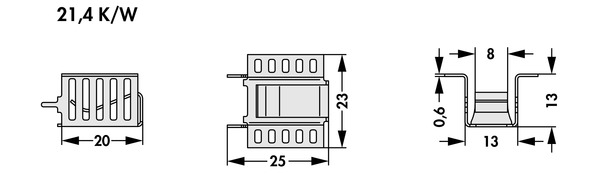

fk267.tif
クリップオンヒートシンク
  • drilling pattern: -

TO 218, TO 220, TO 247, TO 248 SIP-Multiwatt



21.4 K/W



銅(Cu) V=バーティカルマウント

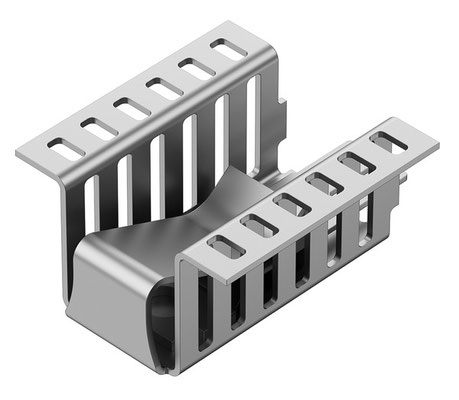

fk268mi220o.tif
クリップオンヒートシンク
  • drilling pattern: -

TO 218, TO 220, TO 247, TO 248 SIP-Multiwatt



21.6 K/W



銅(Cu)

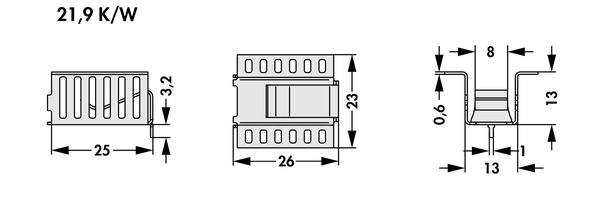

fk268mi220h.tif
クリップオンヒートシンク
  • drilling pattern: -

TO 218, TO 220, TO 247, TO 248 SIP-Multiwatt



21.9 K/W



銅(Cu) H=ホリゾンタルマウント

fk268.tif
クリップオンヒートシンク
  • drilling pattern: -

TO 218, TO 220, TO 247, TO 248 SIP-Multiwatt



21.1 K/W



銅(Cu) V=バーティカルマウント

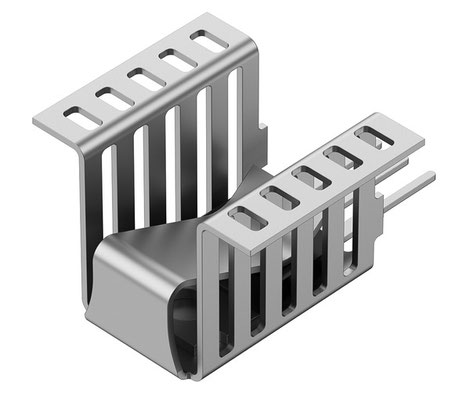

fk269mi220o.tif
クリップオンヒートシンク
  • drilling pattern: -

TO 218, TO 220, TO 247, TO 248 SIP-Multiwatt



21.2 K/W



銅(Cu)

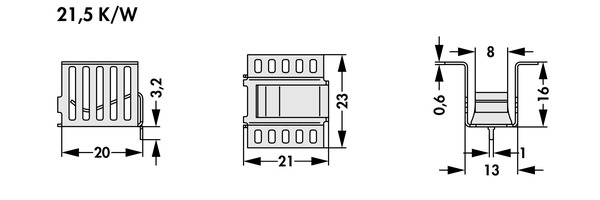

fk269mi220h.tif
クリップオンヒートシンク
  • drilling pattern: -

TO 218, TO 220, TO 247, TO 248 SIP-Multiwatt



21,5 K/W



銅(Cu) H=ホリゾンタルマウント

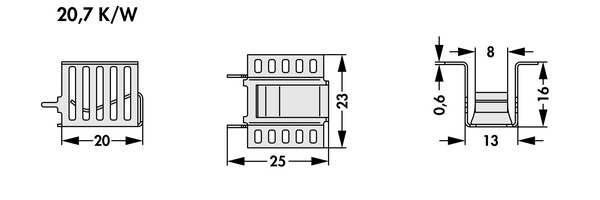

fk269.tif
クリップオンヒートシンク
  • drilling pattern: -

TO 218, TO 220, TO 247, TO 248 SIP-Multiwatt



20,7 K/W



銅(Cu) V=バーティカルマウント

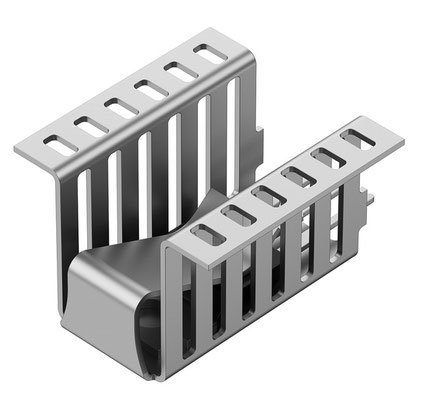

fk270mi220o.tif
クリップオンヒートシンク
  • drilling pattern: -

TO 218, TO 220, TO 247, TO 248 SIP-Multiwatt



20,9 K/W



銅(Cu)

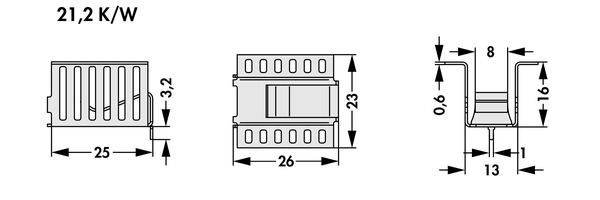

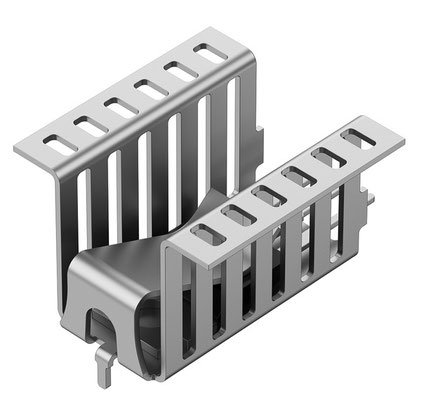

fk270mi220h.tif
クリップオンヒートシンク
  • drilling pattern: -

TO 218, TO 220, TO 247, TO 248 SIP-Multiwatt



21,2 K/W



銅(Cu) H=ホリゾンタルマウント

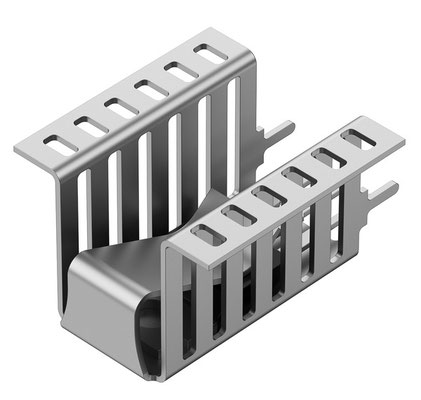

fk270.tif
クリップオンヒートシンク
  • drilling pattern: -

TO 218, TO 220, TO 247, TO 248 SIP-Multiwatt



20,4 K/W



銅(Cu) V=バーティカルマウント

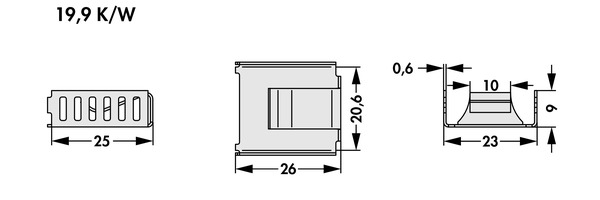

fk271mi247o.tif
クリップオンヒートシンク
  • drilling pattern: -

TO 218, TO 220, TO 247, TO 248 SIP-Multiwatt



19,9 K/W



銅(Cu)

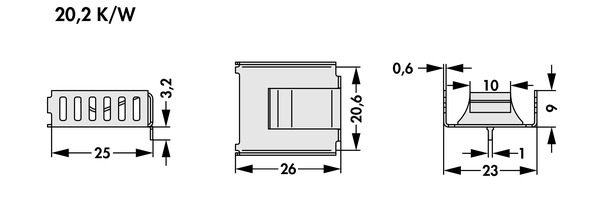

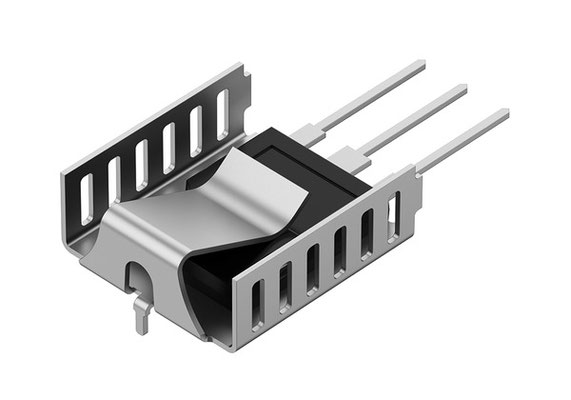

fk271mi247h.tif
クリップオンヒートシンク
  • drilling pattern: -

TO 218, TO 220, TO 247, TO 248 SIP-Multiwatt



20,2 K/W



銅(Cu) H=ホリゾンタルマウント

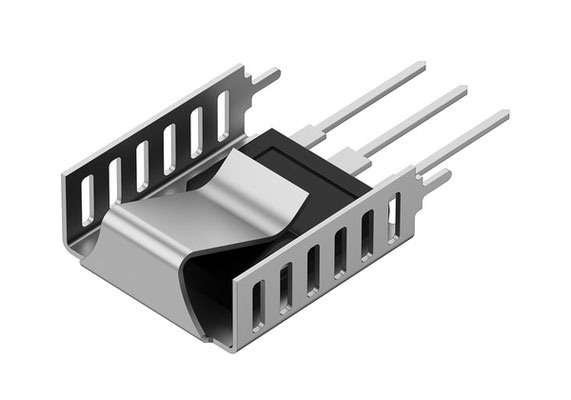

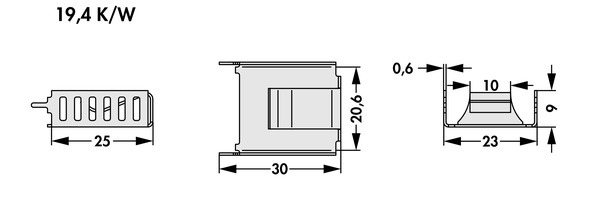

fk271.tif
クリップオンヒートシンク
  • drilling pattern: -

TO 218, TO 220, TO 247, TO 248 SIP-Multiwatt



19,4 K/W



銅(Cu) V=バーティカルマウント

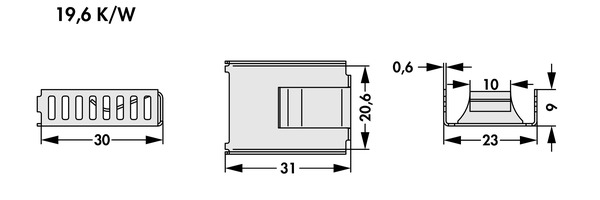

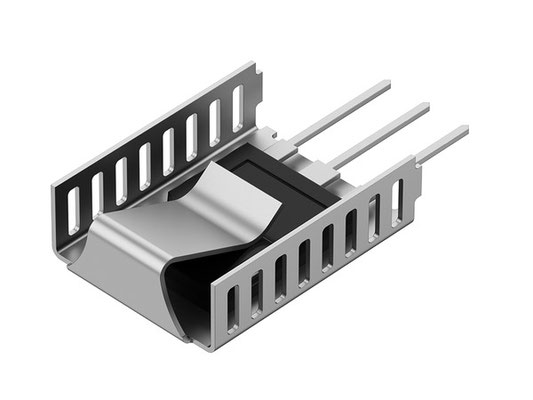

fk272mi247o.tif
クリップオンヒートシンク
  • drilling pattern: -

TO 218, TO 220, TO 247, TO 248 SIP-Multiwatt





19,6 K/W



銅(Cu)

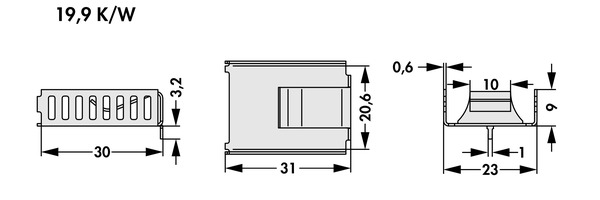

fk272mi247h.tif
クリップオンヒートシンク
  • drilling pattern: -

TO 218, TO 220, TO 247, TO 248 SIP-Multiwatt



19,9 K/W



銅(Cu) H=ホリゾンタルマウント

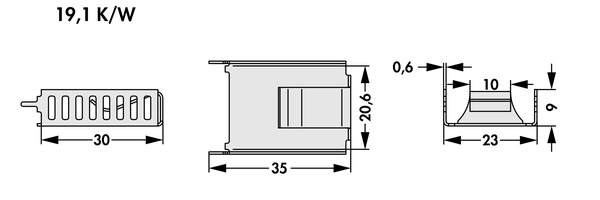

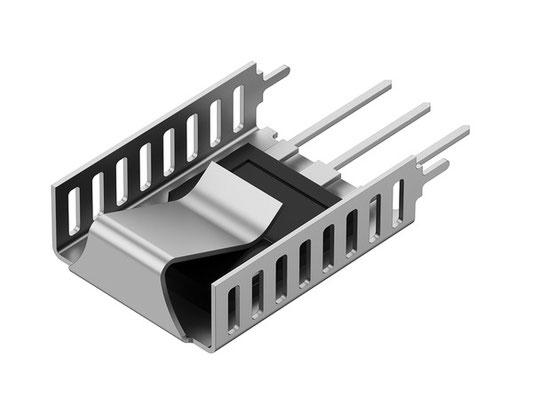

fk272.tif
クリップオンヒートシンク
  • drilling pattern: -

TO 218, TO 220, TO 247, TO 248 SIP-Multiwatt



19,1 K/W



銅(Cu) V=バーティカルマウント

fk273mi247o.tif
クリップオンヒートシンク
  • drilling pattern: -

TO 218, TO 220, TO 247, TO 248 SIP-Multiwatt



19,3 K/W



銅(Cu)

fk273mi247h.tif
クリップオンヒートシンク
  • drilling pattern: -

TO 218, TO 220, TO 247, TO 248 SIP-Multiwatt



19,6 K/W



銅(Cu) H=ホリゾンタルマウント

fk273.tif
クリップオンヒートシンク
  • drilling pattern: -

TO 218, TO 220, TO 247, TO 248 SIP-Multiwatt



18.8 K/W



銅(Cu) V=バーティカルマウント

fk274mi247o.tif
クリップオンヒートシンク
  • drilling pattern: -

TO 218, TO 220, TO 247, TO 248 SIP-Multiwatt



19.2 K/W



銅(Cu)

fk274mi247h.tif
クリップオンヒートシンク
  • drilling pattern: -

TO 218, TO 220, TO 247, TO 248 SIP-Multiwatt



19.5 K/W



銅(Cu) H=ホリゾンタルマウント

fk274.tif
クリップオンヒートシンク
  • drilling pattern: -

TO 218, TO 220, TO 247, TO 248 SIP-Multiwatt



18.7 K/W



銅(Cu) V=バーティカルマウント

fk275mi247o.tif
クリップオンヒートシンク
  • drilling pattern: -

TO 218, TO 220, TO 247, TO 248 SIP-Multiwatt



18.9 K/W



銅(Cu)

fk275mi247h.tif
クリップオンヒートシンク
  • drilling pattern: -

TO 218, TO 220, TO 247, TO 248 SIP-Multiwatt



19.2 K/W



銅(Cu) H=ホリゾンタルマウント

fk275.tif
クリップオンヒートシンク
  • drilling pattern: -

TO 218, TO 220, TO 247, TO 248 SIP-Multiwatt



18.4 K/W



銅(Cu) V=バーティカルマウント

fk276mi247o.tif
クリップオンヒートシンク
  • drilling pattern: -

TO 218, TO 220, TO 247, TO 248 SIP-Multiwatt



18.6 K/W



銅(Cu)

fk276mi247h.tif
クリップオンヒートシンク
  • drilling pattern: -

TO 218, TO 220, TO 247, TO 248 SIP-Multiwatt



18.9 K/W



銅(Cu) H=ホリゾンタルマウント

fk276.tif
クリップオンヒートシンク
  • drilling pattern: -

TO 218, TO 220, TO 247, TO 248 SIP-Multiwatt



18.1 K/W



銅(Cu) V=バーティカルマウント



fk277mi247o.tif
クリップオンヒートシンク
  • drilling pattern: -

TO 218, TO 220, TO 247, TO 248 SIP-Multiwatt



18.9 K/W



銅(Cu)

fk277mi247h.tif
クリップオンヒートシンク
  • drilling pattern: -

TO 218, TO 220, TO 247, TO 248 SIP-Multiwatt



19.2 K/W



銅(Cu) H=ホリゾンタルマウント

fk277.tif
クリップオンヒートシンク
  • drilling pattern: -

TO 218, TO 220, TO 247, TO 248 SIP-Multiwatt



18.4 K/W



銅(Cu) V=バーティカルマウント

fk278mi247o.tif
クリップオンヒートシンク
  • drilling pattern: -

TO 218, TO 220, TO 247, TO 248 SIP-Multiwatt



18.6 K/W



銅(Cu)

fk278mi247h.tif
クリップオンヒートシンク
  • drilling pattern: -

TO 218, TO 220, TO 247, TO 248 SIP-Multiwatt



18.9 K/W



銅(Cu) H=ホリゾンタルマウント

fk278.tif
クリップオンヒートシンク
  • drilling pattern: -

TO 218, TO 220, TO 247, TO 248 SIP-Multiwatt



18.1 K/W



銅(Cu) V=バーティカルマウント

fk279mi247o.tif
クリップオンヒートシンク
  • drilling pattern: -

TO 218, TO 220, TO 247, TO 248 SIP-Multiwatt



18.3 K/W



銅(Cu)

fk279mi247h.tif
クリップオンヒートシンク
  • drilling pattern: -

TO 218, TO 220, TO 247, TO 248 SIP-Multiwatt



18.6 K/W



銅(Cu) H=ホリゾンタルマウント

fk279.tif
クリップオンヒートシンク
  • drilling pattern: -

TO 218, TO 220, TO 247, TO 248 SIP-Multiwatt



17.8 K/W



銅(Cu) V=バーティカルマウント



fk280mi247o.tif
クリップオンヒートシンク
  • drilling pattern: -

TO 218, TO 220, TO 247, TO 248 SIP-Multiwatt



18.2 K/W



銅(Cu)

fk280mi247h.tif
クリップオンヒートシンク
  • drilling pattern: -

TO 218, TO 220, TO 247, TO 248 SIP-Multiwatt



18.5 K/W



銅(Cu) H=ホリゾンタルマウント

fk280.tif
クリップオンヒートシンク
  • drilling pattern: -

TO 218, TO 220, TO 247, TO 248 SIP-Multiwatt



17.7 K/W



銅(Cu) V=バーティカルマウント

fk281mi247o.tif
クリップオンヒートシンク
  • drilling pattern: -

TO 218, TO 220, TO 247, TO 248 SIP-Multiwatt



17.9 K/W



銅(Cu)

fk281mi247h.tif
クリップオンヒートシンク
  • drilling pattern: -

TO 218, TO 220, TO 247, TO 248 SIP-Multiwatt



18.2 K/W



銅(Cu) H=ホリゾンタルマウント

fk281.tif
クリップオンヒートシンク
  • drilling pattern: -

TO 218, TO 220, TO 247, TO 248 SIP-Multiwatt



17.4 K/W



銅(Cu) V=バーティカルマウント

fk282mi247o.tif
クリップオンヒートシンク
  • drilling pattern: -

TO 218, TO 220, TO 247, TO 248 SIP-Multiwatt



17.6 K/W



銅(Cu)

fk282mi247h.tif
クリップオンヒートシンク
  • drilling pattern: -

TO 218, TO 220, TO 247, TO 248 SIP-Multiwatt



17.9 K/W



銅(Cu) H=ホリゾンタルマウント

fk282.tif
クリップオンヒートシンク
  • drilling pattern: -

TO 218, TO 220, TO 247, TO 248 SIP-Multiwatt



17.1 K/W



銅(Cu) V=バーティカルマウント

fk242sa220o.tif
クリップオンヒートシンク
  • drilling pattern: -

TO 220

26K/W

アルミニウム(黒アルマイト)

fk237sa220o.tif
クリップオンヒートシンク
  • drilling pattern: -

TO 220

21K/W

アルミニウム(黒アルマイト)

fk240sa220o.tif
クリップオンヒートシンク
  • drilling pattern: -

TO 220

16K/W

アルミニウム(黒アルマイト)

fk242sa220h.tif
クリップオンヒートシンク
  • drilling pattern: -

TO 220

26K/W

アルミニウム(黒アルマイト、半田付けラグはスズメッキ



H=ホリゾンタルマウント

fk237sa220h.tif
クリップオンヒートシンク
  • drilling pattern: -

TO 220

21K/W

アルミニウム(黒アルマイト、半田付けラグはスズメッキ



H=ホリゾンタルマウント

fk240sa220h.tif
クリップオンヒートシンク
  • drilling pattern: -

TO 220

16K/W

アルミニウム(黒アルマイト、半田付けラグはスズメッキ



H=ホリゾンタルマウント

fk242sa220v_vl.tif
クリップオンヒートシンク
  • drilling pattern: -
TO 220
26K/W
アルミニウム(黒アルマイト、半田付けラグはスズメッキ)

V/VL=バーティカルマウント


fk237sa220v_vl.tif
クリップオンヒートシンク
  • drilling pattern: -

TO 220

21K/W

アルミニウム(黒アルマイト、半田付けラグはスズメッキ)





V/VL=バーティカルマウント

fk240sa220v_vl.tif
クリップオンヒートシンク
  • drilling pattern: -
TO 220
16K/W
アルミニウム(黒アルマイト、半田付けラグはスズメッキ)

fk252sa220h.tif
クリップオンヒートシンク
  • drilling pattern: -

horizontal mounting, for semiconductor-design TO 220

* = touch in edge of transistor

fk252sa220v_vl.tif
クリップオンヒートシンク
  • drilling pattern: -

vertical mounting, for semiconductor-design TO 220

* = touch in edge of transistor

アタッチブルヒートシンク
  • drilling pattern: TO 220

vertical mounting, for semiconductor-design TO 222

* = touch in edge of transistor




アタッチブルヒートシンク
  • drilling pattern: TO 220

vertical mounting, for semiconductor-design TO 220

* = touch in edge of transistor

アタッチブルヒートシンク
  • drilling pattern: TO 220

vertical mounting, for semiconductor-design TO 220

* = touch in edge of transistor
