軸流ファン付ヒートシンク（LAシリーズ）｜強制空冷による高効率放熱

LAシリーズは、軸流ファンを搭載した強制空冷タイプのヒートシンクです。アルミニウム製の放熱構造とファンによる空気強制対流により、電源装置やIGBTモジュールなど高発熱デバイスの効率的な冷却を実現します。自然空冷では対応が難しい用途にも適しており、安定した温度管理と機器の信頼性向上に貢献します。

製品概要

LAシリーズは、標準的な強制空冷タイプのヒートシンクとして、幅広い用途に対応可能なモデルです。軸流ファンによる安定したエアフローにより、効率的な放熱性能を発揮し、コンパクトながら十分な冷却能力を確保します。

同シリーズ内では、LAMシリーズ（コンパクトタイプ）、LA HBシリーズ（高出力対応）などがあり、用途や発熱条件に応じた選定が可能です。

特長

強制空冷による高効率放熱
軸流ファンによる空気強制対流により、自然空冷では難しい高発熱環境にも対応可能です。
安定した冷却性能
均一なエアフローにより、ヒートシンク全体で効率よく熱を放散します。
豊富なサイズ・仕様
用途や設置条件に応じて、ヒートシンクサイズやファン仕様（DC／AC）を選択可能です。
幅広い用途に対応
標準モデルとして、さまざまな電子機器の放熱対策に利用できます。

用途

本製品は以下のような用途に適しています。

IGBTモジュールの冷却
インバータ装置の放熱対策
スイッチング電源（SMPS）
産業用電源装置
モータードライブ
通信機器・制御機器

シリーズ比較

LAシリーズは標準的な強制空冷モデル、LAMシリーズはコンパクト設計、LA HBシリーズはより高い放熱性能が求められる高出力用途向けモデルです。用途や発熱条件に応じて最適なシリーズを選択いただけます。

よくある質問（FAQ）

Q. 自然空冷との違いは？
A. ファンにより空気を強制的に流すことで、放熱性能が大幅に向上し、高発熱デバイスにも対応可能です。

Q. どの程度の発熱に対応できますか？
A. ファン仕様やサイズにより異なりますが、電源装置やIGBTなどの高出力用途にも対応可能です。

Q. ファンの種類は選べますか？
A. DCファンおよびACファン（一部の製品）から選択可能です。

製品ラインナップ

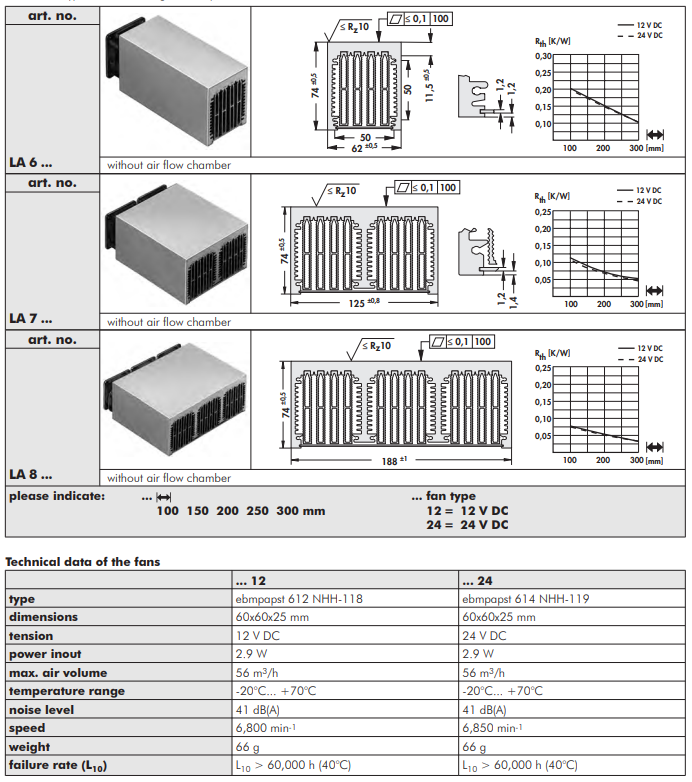

LA6 / LA7 / LA8 軸流ファン付ヒートシンク中空タイプ

シリーズ	ヒートシンクサイズ（W x H）	ヒートシンク全長（L）	軸流ファン
LA 6	62mm x 74mm	100, 150, 200, 250, 300mm	DC12V, DC24V
LA 7	125mm x 74mm	100, 150, 200, 250, 300mm	DC12V, DC24V
LA 8	188mm x 74mm	100, 150, 200, 250, 300mm	DC12V, DC24V

製品一覧

型式	長さ (mm)	ファンタイプ
LA 6 100 12	100	12 V DC
LA 6 100 24	100	24 V DC
LA 6 150 12	150	12 V DC
LA 6 150 24	150	24 V DC
LA 6 200 12	200	12 V DC
LA 6 200 24	200	24 V DC
LA 6 250 12	250	12 V DC
LA 6 250 24	250	24 V DC
LA 6 300 12	300	12 V DC
LA 6 300 24	300	24 V DC
LA 6 100 PROFIL	100	なし
LA 6 150 PROFIL	150	なし
LA 6 200 PROFIL	200	なし
LA 6 250 PROFIL	250	なし
LA 6 300 PROFIL	300	なし
LA 7 100 12	100	12 V DC
LA 7 100 24	100	24 V DC
LA 7 150 12	150	12 V DC
LA 7 150 24	150	24 V DC
LA 7 200 12	200	12 V DC
LA 7 200 24	200	24 V DC
LA 7 250 12	250	12 V DC
LA 7 250 24	250	24 V DC
LA 7 300 12	300	12 V DC
LA 7 300 24	300	24 V DC
LA 7 100 PROFIL	100	なし
LA 7 150 PROFIL	150	なし
LA 7 200 PROFIL	200	なし
LA 7 250 PROFIL	250	なし
LA 7 300 PROFIL	300	なし
LA 8 100 12	100	12 V DC
LA 8 100 24	100	24 V DC
LA 8 150 12	150	12 V DC
LA 8 150 24	150	24 V DC
LA 8 200 12	200	12 V DC
LA 8 200 24	200	24 V DC
LA 8 250 12	250	12 V DC
LA 8 250 24	250	24 V DC
LA 8 300 12	300	12 V DC
LA 8 300 24	300	24 V DC
LA 8 100 PROFIL	100	なし
LA 8 150 PROFIL	150	なし
LA 8 200 PROFIL	200	なし
LA 8 250 PROFIL	250	なし
LA 8 300 PROFIL	300	なし

＊末尾PROFILはファンなしタイプ

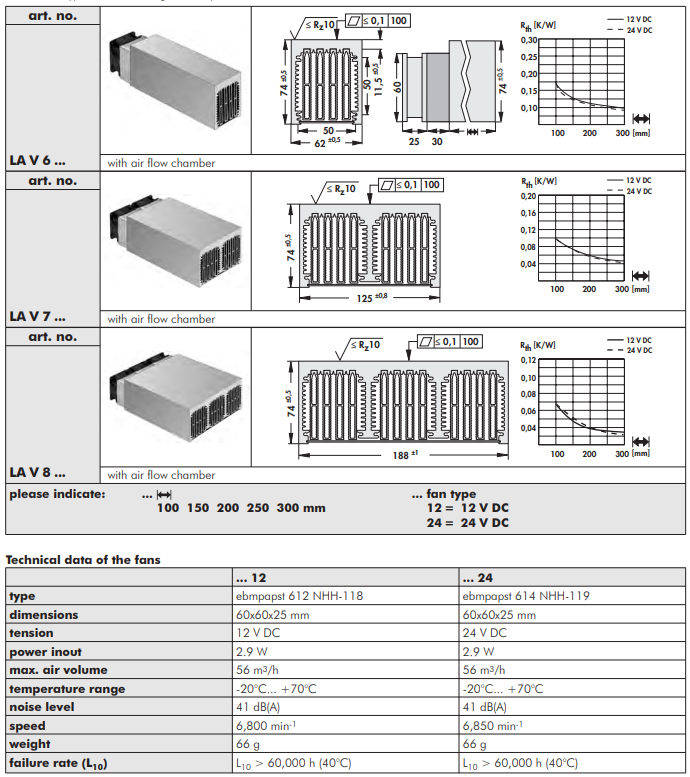

LAV6 / LAV7 / LAV8 軸流ファン付ヒートシンク中空タイプエアフローチャンバー付き

シリーズ	ヒートシンクサイズ（W x H）	ヒートシンク全長（L）	軸流ファン
LA V 6	62mm x 74mm	100, 150, 200, 250, 300mm	DC12V, DC24V
LA V 7	125mm x 74mm	100, 150, 200, 250, 300mm	DC12V, DC24V
LA V 8	188mm x 74mm	100, 150, 200, 250, 300mm	DC12V, DC24V

製品一覧

型式	長さ (mm)	ファンタイプ
LA V 6 100 12	100	12 V DC
LA V 6 100 24	100	24 V DC
LA V 6 150 12	150	12 V DC
LA V 6 150 24	150	24 V DC
LA V 6 200 12	200	12 V DC
LA V 6 200 24	200	24 V DC
LA V 6 250 12	250	12 V DC
LA V 6 250 24	250	24 V DC
LA V 6 300 12	300	12 V DC
LA V 6 300 24	300	24 V DC
LA V 7 100 12	100	12 V DC
LA V 7 100 24	100	24 V DC
LA V 7 150 12	150	12 V DC
LA V 7 150 24	150	24 V DC
LA V 7 200 12	200	12 V DC
LA V 7 200 24	200	24 V DC
LA V 7 250 12	250	12 V DC
LA V 7 250 24	250	24 V DC
LA V 7 300 12	300	12 V DC
LA V 7 300 24	300	24 V DC
LA V 8 100 12	100	12 V DC
LA V 8 100 24	100	24 V DC
LA V 8 150 12	150	12 V DC
LA V 8 150 24	150	24 V DC
LA V 8 200 12	200	12 V DC
LA V 8 200 24	200	24 V DC
LA V 8 250 12	250	12 V DC
LA V 8 250 24	250	24 V DC
LA V 8 300 12	300	12 V DC
LA V 8 300 24	300	24 V DC

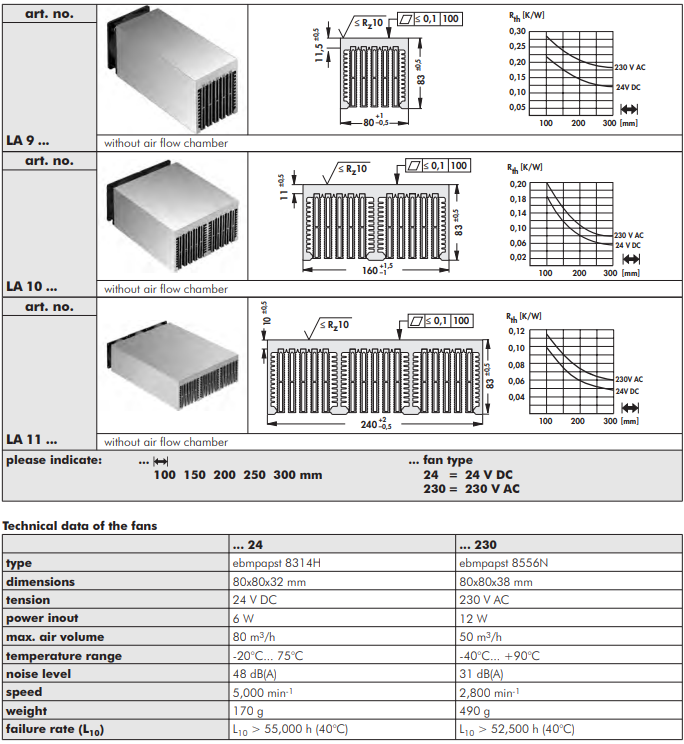

LA9 / LA10 / LA11 軸流ファン付ヒートシンク中空タイプ

シリーズ	ヒートシンクサイズ（W x H）	ヒートシンク全長（L）	軸流ファン
LA 9	80mm x 83mm	100, 150, 200, 250, 300mm	DC24V, AC230V
LA 10	160mm x 83mm	100, 150, 200, 250, 300mm	DC24V, AC230V
LA 11	240mm x 83mm	100, 150, 200, 250, 300mm	DC24V, AC230V

製品一覧

型式	長さ (mm)	ファンタイプ
LA 9 100 24	100	24 V DC
LA 9 100 230	100	230 V AC
LA 9 150 24	150	24 V DC
LA 9 150 230	150	230 V AC
LA 9 200 24	200	24 V DC
LA 9 200 230	200	230 V AC
LA 9 250 24	250	24 V DC
LA 9 250 230	250	230 V AC
LA 9 300 24	300	24 V DC
LA 9 300 230	300	230 V AC
LA 9 100 PROFIL	100	なし
LA 9 150 PROFIL	150	なし
LA 9 200 PROFIL	200	なし
LA 9 250 PROFIL	250	なし
LA 9 300 PROFIL	300	なし
LA 10 100 24	100	24 V DC
LA 10 100 230	100	230 V AC
LA 10 150 24	150	24 V DC
LA 10 150 230	150	230 V AC
LA 10 200 24	200	24 V DC
LA 10 200 230	200	230 V AC
LA 10 250 24	250	24 V DC
LA 10 250 230	250	230 V AC
LA 10 300 24	300	24 V DC
LA 10 300 230	300	230 V AC
LA 10 100 PROFIL	100	なし
LA 10 150 PROFIL	150	なし
LA 10 200 PROFIL	200	なし
LA 10 250 PROFIL	250	なし
LA 10 300 PROFIL	300	なし
LA 11 100 24	100	24 V DC
LA 11 100 230	100	230 V AC
LA 11 150 24	150	24 V DC
LA 11 150 230	150	230 V AC
LA 11 200 24	200	24 V DC
LA 11 200 230	200	230 V AC
LA 11 250 24	250	24 V DC
LA 11 250 230	250	230 V AC
LA 11 300 24	300	24 V DC
LA 11 300 230	300	230 V AC
LA 11 100 PROFIL	100	なし
LA 11 150 PROFIL	150	なし
LA 11 200 PROFIL	200	なし
LA 11 250 PROFIL	250	なし
LA 11 300 PROFIL	300	なし

＊末尾PROFILはファンなしタイプ

LAV9 / LAV10 / LAV11 軸流ファン付ヒートシンク中空タイプエアフローチャンバー付き

シリーズ	ヒートシンクサイズ（W x H）	ヒートシンク全長（L）	軸流ファン
LA V 9	80mm x 83mm	100, 150, 200, 250, 300mm	DC24V, AC230V
LA V 10	160mm x 83mm	100, 150, 200, 250, 300mm	DC24V, AC230V
LA V 11	240mm x 83mm	100, 150, 200, 250, 300mm	DC24V, AC230V

製品一覧

型式	長さ (mm)	ファンタイプ
LA V 9 100 24	100	24 V DC
LA V 9 100 230	100	230 V AC
LA V 9 150 24	150	24 V DC
LA V 9 150 230	150	230 V AC
LA V 9 200 24	200	24 V DC
LA V 9 200 230	200	230 V AC
LA V 9 250 24	250	24 V DC
LA V 9 250 230	250	230 V AC
LA V 9 300 24	300	24 V DC
LA V 9 300 230	300	230 V AC
LA V 10 100 24	100	24 V DC
LA V 10 100 230	100	230 V AC
LA V 10 150 24	150	24 V DC
LA V 10 150 230	150	230 V AC
LA V 10 200 24	200	24 V DC
LA V 10 200 230	200	230 V AC
LA V 10 250 24	250	24 V DC
LA V 10 250 230	250	230 V AC
LA V 10 300 24	300	24 V DC
LA V 10 300 230	300	230 V AC
LA V 11 100 24	100	24 V DC
LA V 11 100 230	100	230 V AC
LA V 11 150 24	150	24 V DC
LA V 11 150 230	150	230 V AC
LA V 11 200 24	200	24 V DC
LA V 11 200 230	200	230 V AC
LA V 11 250 24	250	24 V DC
LA V 11 250 230	250	230 V AC
LA V 11 300 24	300	24 V DC
LA V 11 300 230	300	230 V AC

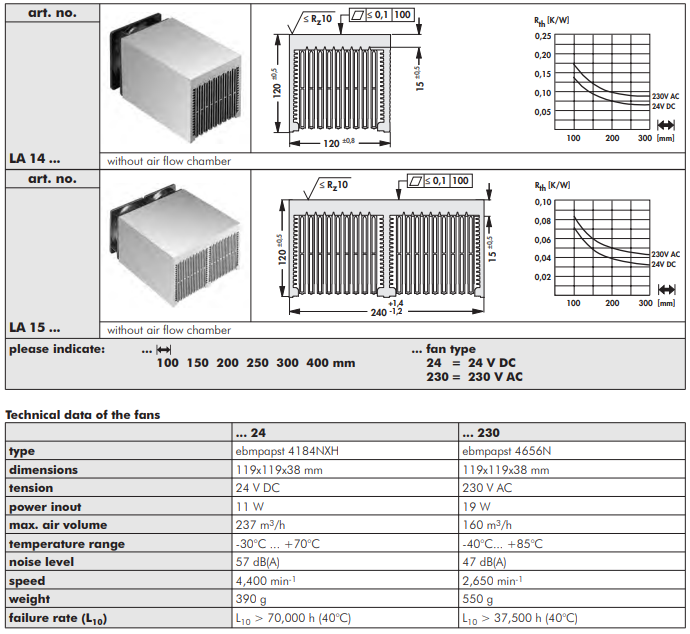

LA14 / LA15 軸流ファン付ヒートシンク中空タイプ

シリーズ	ヒートシンクサイズ（W x H）	ヒートシンク全長（L）	軸流ファン
LA 14	120mm x 120mm	100, 150, 200, 250, 300, 400mm	DC24V, AC230V
LA 15	240mm x 120mm	100, 150, 200, 250, 300, 400mm	DC24V, AC230V

製品一覧

型式	長さ (mm)	ファンタイプ
LA 14 100 24	100	24 V DC
LA 14 100 230	100	230 V AC
LA 14 150 24	150	24 V DC
LA 14 150 230	150	230 V AC
LA 14 200 24	200	24 V DC
LA 14 200 230	200	230 V AC
LA 14 250 24	250	24 V DC
LA 14 250 230	250	230 V AC
LA 14 300 24	300	24 V DC
LA 14 300 230	300	230 V AC
LA 14 400 24	400	24 V DC
LA 14 400 230	400	230 V AC
LA 14 100 PROFIL	100	なし
LA 14 150 PROFIL	150	なし
LA 14 200 PROFIL	200	なし
LA 14 250 PROFIL	250	なし
LA 14 300 PROFIL	300	なし
LA 14 400 PROFIL	400	なし
LA 15 100 24	100	24 V DC
LA 15 100 230	100	230 V AC
LA 15 150 24	150	24 V DC
LA 15 150 230	150	230 V AC
LA 15 200 24	200	24 V DC
LA 15 200 230	200	230 V AC
LA 15 250 24	250	24 V DC
LA 15 250 230	250	230 V AC
LA 15 300 24	300	24 V DC
LA 15 300 230	300	230 V AC
LA 15 400 24	400	24 V DC
LA 15 400 230	400	230 V AC
LA 15 100 PROFIL	100	なし
LA 15 150 PROFIL	150	なし
LA 15 200 PROFIL	200	なし
LA 15 250 PROFIL	250	なし
LA 15 300 PROFIL	300	なし
LA 15 400 PROFIL	400	なし

＊末尾PROFILはファンなしタイプ

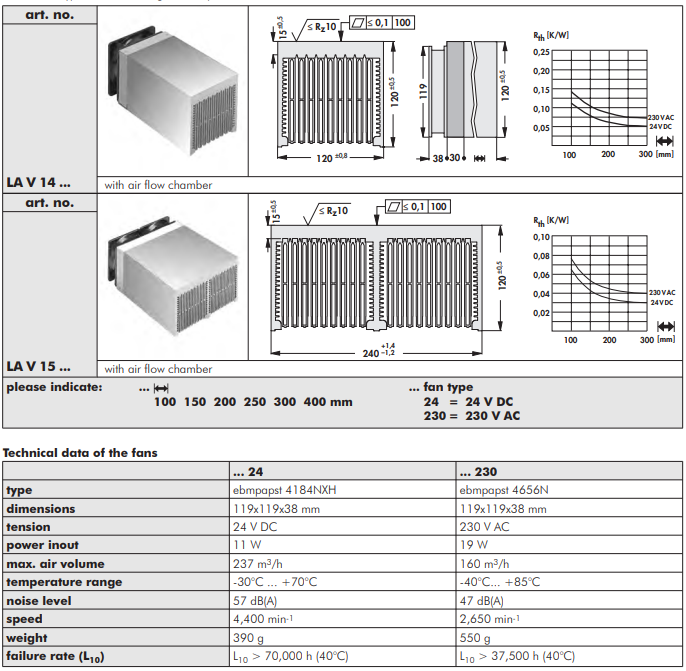

LAV14 / LAV15 軸流ファン付ヒートシンク中空タイプエアフローチャンバー付き

シリーズ	ヒートシンクサイズ（W x H）	ヒートシンク全長（L）	軸流ファン
LA V 14	120mm x 120mm	100, 150, 200, 250, 300, 400mm	DC24V, AC230V
LA V 15	240mm x 120mm	100, 150, 200, 250, 300, 400mm	DC24V, AC230V

製品一覧

型式	長さ (mm)	ファンタイプ
LA V 14 100 24	100	24 V DC
LA V 14 100 230	100	230 V AC
LA V 14 150 24	150	24 V DC
LA V 14 150 230	150	230 V AC
LA V 14 200 24	200	24 V DC
LA V 14 200 230	200	230 V AC
LA V 14 250 24	250	24 V DC
LA V 14 250 230	250	230 V AC
LA V 14 300 24	300	24 V DC
LA V 14 300 230	300	230 V AC
LA V 14 400 24	400	24 V DC
LA V 14 400 230	400	230 V AC
LA V 15 100 24	100	24 V DC
LA V 15 100 230	100	230 V AC
LA V 15 150 24	150	24 V DC
LA V 15 150 230	150	230 V AC
LA V 15 200 24	200	24 V DC
LA V 15 200 230	200	230 V AC
LA V 15 250 24	250	24 V DC
LA V 15 250 230	250	230 V AC
LA V 15 300 24	300	24 V DC
LA V 15 300 230	300	230 V AC
LA V 15 400 24	400	24 V DC
LA V 15 400 230	400	230 V AC

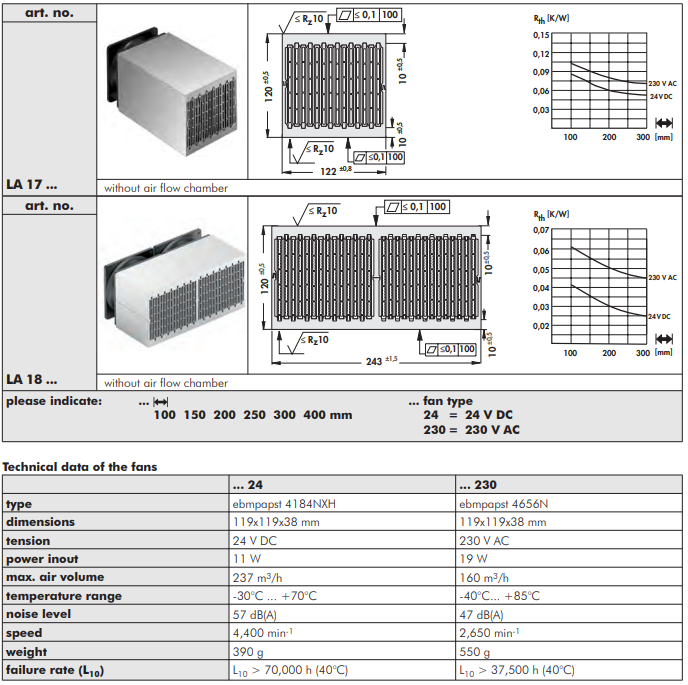

LA17 / LA18 軸流ファン付ヒートシンク中空タイプ

シリーズ	ヒートシンクサイズ（W x H）	ヒートシンク全長（L）	軸流ファン
LA 17	122mm x 120mm	100, 150, 200, 250, 300, 400mm	DC24V, AC230V
LA 18	243mm x 120mm	100, 150, 200, 250, 300, 400mm	DC24V, AC230V

製品一覧

型式	長さ (mm)	ファンタイプ
LA 17 100 24	100	24 V DC
LA 17 100 230	100	230 V AC
LA 17 150 24	150	24 V DC
LA 17 150 230	150	230 V AC
LA 17 200 24	200	24 V DC
LA 17 200 230	200	230 V AC
LA 17 250 24	250	24 V DC
LA 17 250 230	250	230 V AC
LA 17 300 24	300	24 V DC
LA 17 300 230	300	230 V AC
LA 17 400 24	400	24 V DC
LA 17 400 230	400	230 V AC
LA 17 100 PROFIL	100	なし
LA 17 150 PROFIL	150	なし
LA 17 200 PROFIL	200	なし
LA 17 250 PROFIL	250	なし
LA 17 300 PROFIL	300	なし
LA 17 400 PROFIL	400	なし
LA 18 100 24	100	24 V DC
LA 18 100 230	100	230 V AC
LA 18 150 24	150	24 V DC
LA 18 150 230	150	230 V AC
LA 18 200 24	200	24 V DC
LA 18 200 230	200	230 V AC
LA 18 250 24	250	24 V DC
LA 18 250 230	250	230 V AC
LA 18 300 24	300	24 V DC
LA 18 300 230	300	230 V AC
LA 18 400 24	400	24 V DC
LA 18 400 230	400	230 V AC
LA 18 100 PROFIL	100	なし
LA 18 150 PROFIL	150	なし
LA 18 200 PROFIL	200	なし
LA 18 250 PROFIL	250	なし
LA 18 300 PROFIL	300	なし
LA 18 400 PROFIL	400	なし

＊末尾PROFILはファンなしタイプ

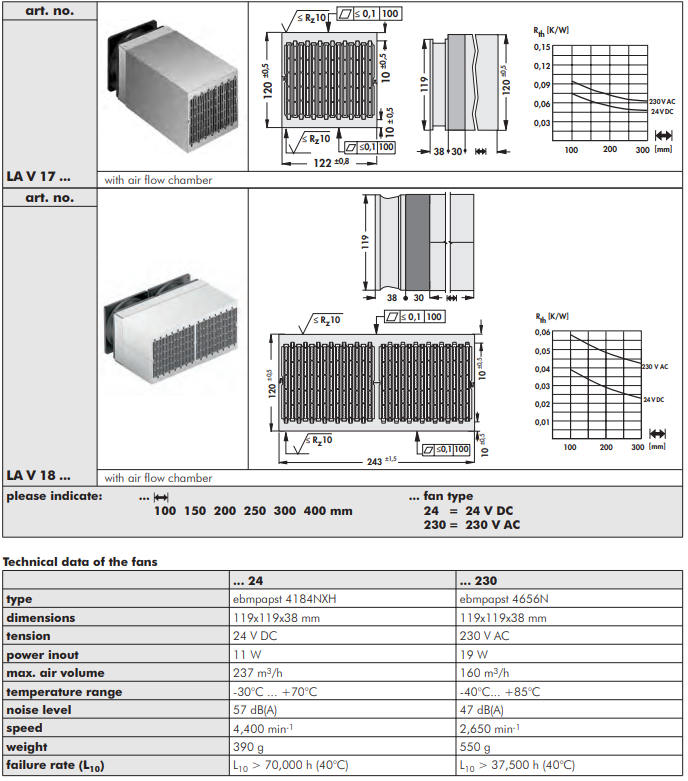

LAV17 / LAV18 軸流ファン付ヒートシンク中空タイプエアフローチャンバー付き

シリーズ	ヒートシンクサイズ（W x H）	ヒートシンク全長（L）	軸流ファン
LA V 17	122mm x 120mm	100, 150, 200, 250, 300, 400mm	DC24V, AC230V
LA V 18	240mm x 120mm	100, 150, 200, 250, 300, 400mm	DC24V, AC230V

製品一覧

型式	長さ (mm)	ファンタイプ
LA V 17 100 24	100	24 V DC
LA V 17 100 230	100	230 V AC
LA V 17 150 24	150	24 V DC
LA V 17 150 230	150	230 V AC
LA V 17 200 24	200	24 V DC
LA V 17 200 230	200	230 V AC
LA V 17 250 24	250	24 V DC
LA V 17 250 230	250	230 V AC
LA V 17 300 24	300	24 V DC
LA V 17 300 230	300	230 V AC
LA V 17 400 24	400	24 V DC
LA V 17 400 230	400	230 V AC
LA V 18 100 24	100	24 V DC
LA V 18 100 230	100	230 V AC
LA V 18 150 24	150	24 V DC
LA V 18 150 230	150	230 V AC
LA V 18 200 24	200	24 V DC
LA V 18 200 230	200	230 V AC
LA V 18 250 24	250	24 V DC
LA V 18 250 230	250	230 V AC
LA V 18 300 24	300	24 V DC
LA V 18 300 230	300	230 V AC
LA V 18 400 24	400	24 V DC
LA V 18 400 230	400	230 V AC

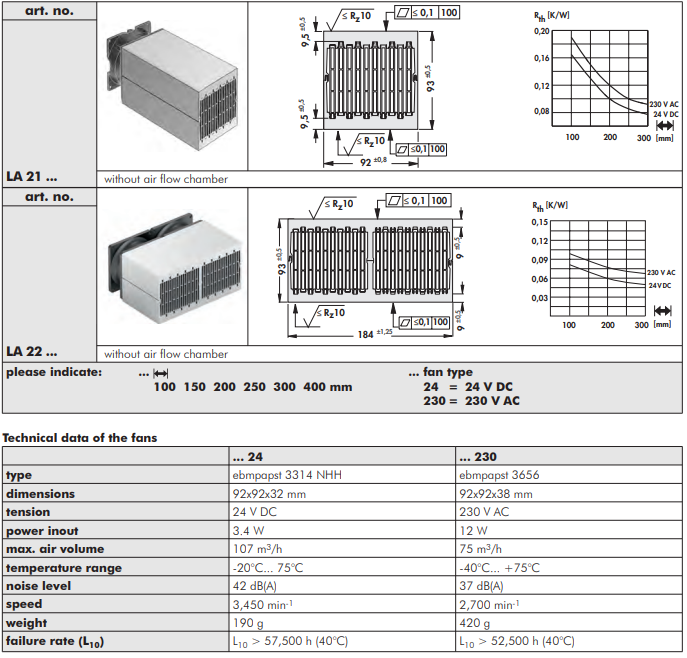

LA21 / LA22 軸流ファン付ヒートシンク中空タイプ

シリーズ	ヒートシンクサイズ（W x H）	ヒートシンク全長（L）	軸流ファン
LA 21	92mm x 93mm	100, 150, 200, 250, 300, 400mm	DC24V, AC230V
LA 22	184mm x 93mm	100, 150, 200, 250, 300, 400mm	DC24V, AC230V

製品一覧

型式	長さ (mm)	ファンタイプ
LA 21 100 24	100	24 V DC
LA 21 100 230	100	230 V AC
LA 21 150 24	150	24 V DC
LA 21 150 230	150	230 V AC
LA 21 200 24	200	24 V DC
LA 21 200 230	200	230 V AC
LA 21 250 24	250	24 V DC
LA 21 250 230	250	230 V AC
LA 21 300 24	300	24 V DC
LA 21 300 230	300	230 V AC
LA 21 400 24	400	24 V DC
LA 21 400 230	400	230 V AC
LA 21 100 PROFIL	100	なし
LA 21 150 PROFIL	150	なし
LA 21 200 PROFIL	200	なし
LA 21 250 PROFIL	250	なし
LA 21 300 PROFIL	300	なし
LA 21 400 PROFIL	400	なし
LA 22 100 24	100	24 V DC
LA 22 100 230	100	230 V AC
LA 22 150 24	150	24 V DC
LA 22 150 230	150	230 V AC
LA 22 200 24	200	24 V DC
LA 22 200 230	200	230 V AC
LA 22 250 24	250	24 V DC
LA 22 250 230	250	230 V AC
LA 22 300 24	300	24 V DC
LA 22 300 230	300	230 V AC
LA 22 400 24	400	24 V DC
LA 22 400 230	400	230 V AC
LA 22 100 PROFIL	100	なし
LA 22 150 PROFIL	150	なし
LA 22 200 PROFIL	200	なし
LA 22 250 PROFIL	250	なし
LA 22 300 PROFIL	300	なし
LA 22 400 PROFIL	400	なし

＊末尾PROFILはファンなしタイプ

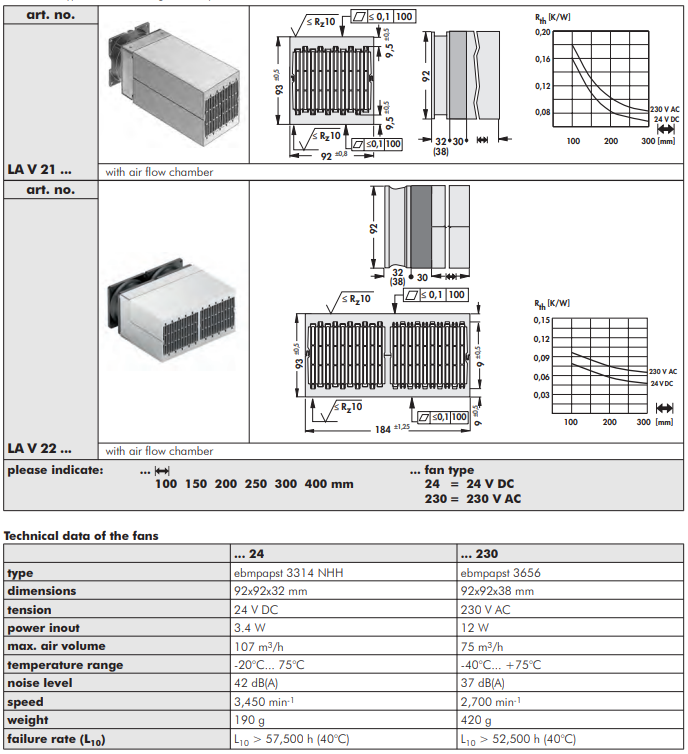

LAV21 / LAV22 軸流ファン付ヒートシンク中空タイプエアフローチャンバー付き

シリーズ	ヒートシンクサイズ（W x H）	ヒートシンク全長（L）	軸流ファン
LA V 21	92mm x 93mm	100, 150, 200, 250, 300, 400mm	DC24V, AC230V
LA V 22	184mm x 93mm	100, 150, 200, 250, 300, 400mm	DC24V, AC230V

製品一覧

型式	長さ (mm)	ファンタイプ
LA V 21 100 24	100	24 V DC
LA V 21 100 230	100	230 V AC
LA V 21 150 24	150	24 V DC
LA V 21 150 230	150	230 V AC
LA V 21 200 24	200	24 V DC
LA V 21 200 230	200	230 V AC
LA V 21 250 24	250	24 V DC
LA V 21 250 230	250	230 V AC
LA V 21 300 24	300	24 V DC
LA V 21 300 230	300	230 V AC
LA V 21 400 24	400	24 V DC
LA V 21 400 230	400	230 V AC
LA V 22 100 24	100	24 V DC
LA V 22 100 230	100	230 V AC
LA V 22 150 24	150	24 V DC
LA V 22 150 230	150	230 V AC
LA V 22 200 24	200	24 V DC
LA V 22 200 230	200	230 V AC
LA V 22 250 24	250	24 V DC
LA V 22 250 230	250	230 V AC
LA V 22 300 24	300	24 V DC
LA V 22 300 230	300	230 V AC
LA V 22 400 24	400	24 V DC
LA V 22 400 230	400	230 V AC

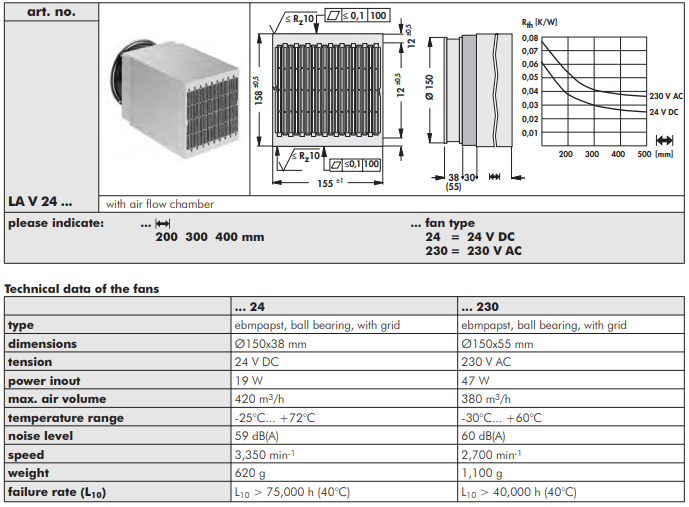

LAV 24 軸流ファン付ヒートシンク中空タイプエアフローチャンバー付き

シリーズ	ヒートシンクサイズ（W x H）	ヒートシンク全長（L）	軸流ファン
LA V 24	155mm x 158mm	200, 300, 400mm	DC24V, AC230V

製品一覧

型式	長さ (mm)	ファンタイプ
LA V 24 200 24	200	24 V DC
LA V 24 200 230	200	230 V AC
LA V 24 300 24	300	24 V DC
LA V 24 300 230	300	230 V AC
LA V 24 400 24	400	24 V DC
LA V 24 400 230	400	230 V AC

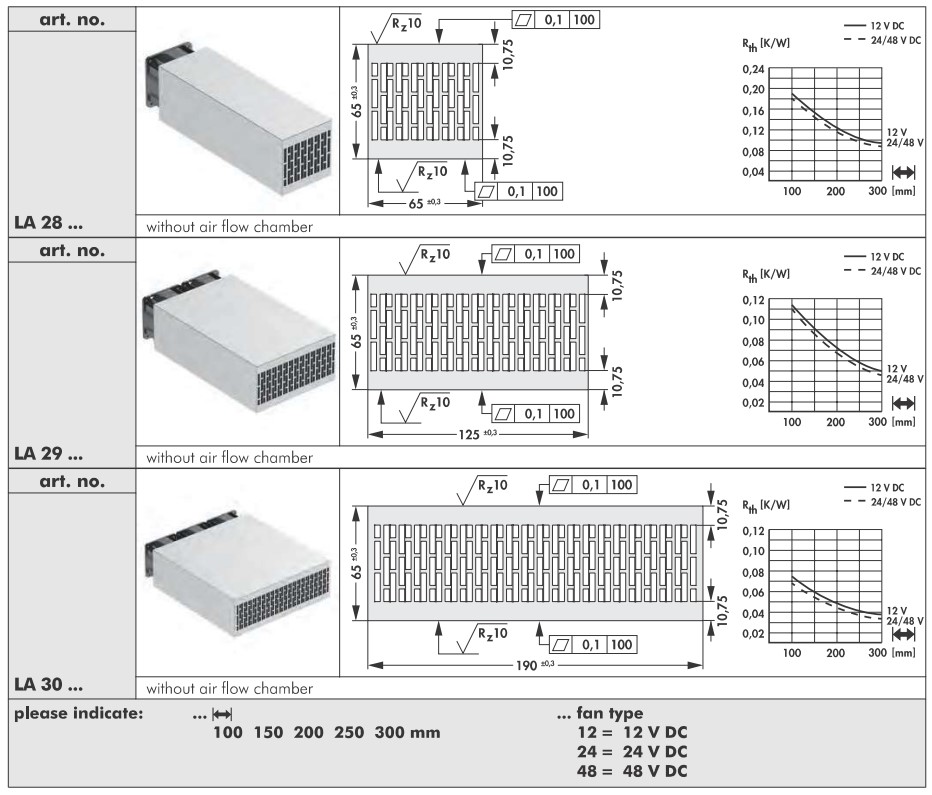

LA 28/29/30 軸流ファン付ヒートシンクハイパフォーマンスタイプ

シリーズ	ヒートシンクサイズ（W x H）	ヒートシンク全長（L）	軸流ファン
LA 28	65mm x 65mm	100, 150, 200, 250, 300mm	DC12,24,48V
LA 29	125mm x 65mm	100, 150, 200, 250, 300mm	DC12,24,48V
LA 30	190mm x 65mm	100, 150, 200, 250, 300mm	DC12,24,48V

製品一覧

型式	長さ (mm)	ファンタイプ
LA 28 100 12	100	12 V DC
LA 28 100 24	100	24 V DC
LA 28 100 48	100	48 V DC
LA 28 100 PROFIL	100	なし
LA 28 150 12	150	12 V DC
LA 28 150 24	150	24 V DC
LA 28 150 48	150	48 V DC
LA 28 150 PROFIL	150	なし
LA 28 200 12	200	12 V DC
LA 28 200 24	200	24 V DC
LA 28 200 48	200	48 V DC
LA 28 200 PROFIL	200	なし
LA 28 250 12	250	12 V DC
LA 28 250 24	250	24 V DC
LA 28 250 48	250	48 V DC
LA 28 250 PROFIL	250	なし
LA 28 300 12	300	12 V DC
LA 28 300 24	300	24 V DC
LA 28 300 48	300	48 V DC
LA 28 300 PROFIL	300	なし
LA 29 100 12	100	12 V DC
LA 29 100 24	100	24 V DC
LA 29 100 48	100	48 V DC
LA 29 100 PROFIL	100	なし
LA 29 150 12	150	12 V DC
LA 29 150 24	150	24 V DC
LA 29 150 48	150	48 V DC
LA 29 150 PROFIL	150	なし
LA 29 200 12	200	12 V DC
LA 29 200 24	200	24 V DC
LA 29 200 48	200	48 V DC
LA 29 200 PROFIL	200	なし
LA 29 250 12	250	12 V DC
LA 29 250 24	250	24 V DC
LA 29 250 48	250	48 V DC
LA 29 250 PROFIL	250	なし
LA 29 300 12	300	12 V DC
LA 29 300 24	300	24 V DC
LA 29 300 48	300	48 V DC
LA 29 300 PROFIL	300	なし
LA 30 100 12	100	12 V DC
LA 30 100 24	100	24 V DC
LA 30 100 48	100	48 V DC
LA 30 100 PROFIL	100	なし
LA 30 150 12	150	12 V DC
LA 30 150 24	150	24 V DC
LA 30 150 48	150	48 V DC
LA 30 150 PROFIL	150	なし
LA 30 200 12	200	12 V DC
LA 30 200 24	200	24 V DC
LA 30 200 48	200	48 V DC
LA 30 200 PROFIL	200	なし
LA 30 250 12	250	12 V DC
LA 30 250 24	250	24 V DC
LA 30 250 48	250	48 V DC
LA 30 250 PROFIL	250	なし
LA 30 300 12	300	12 V DC
LA 30 300 24	300	24 V DC
LA 30 300 48	300	48 V DC
LA 30 300 PROFIL	300	なし

＊末尾PROFILはファンなしタイプ

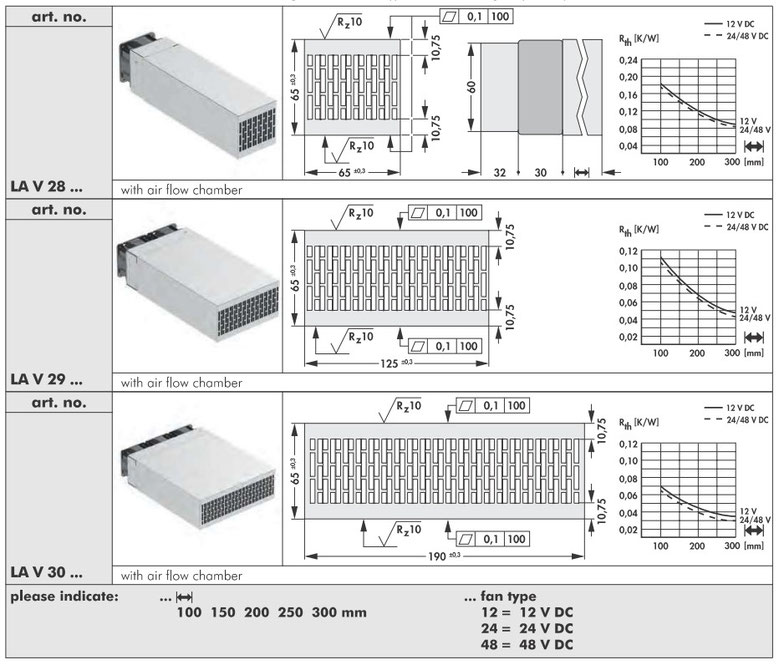

LAV 28/29/30 軸流ファン付ヒートシンク中空タイプエアフローチャンバー付き

シリーズ	ヒートシンクサイズ（W x H）	ヒートシンク全長（L）	軸流ファン
LA V 28	65mm x 65mm	100, 150, 200, 250, 300mm	DC12,24,48V
LA V 29	125mm x 65mm	100, 150, 200, 250, 300mm	DC12,24,48V
LA V 30	190mm x 65mm	100, 150, 200, 250, 300mm	DC12,24,48V

製品一覧

型式	長さ (mm)	ファンタイプ
LA V 28 100 12	100	12 V DC
LA V 28 100 24	100	24 V DC
LA V 28 100 48	100	48 V DC
LA V 28 150 12	150	12 V DC
LA V 28 150 24	150	24 V DC
LA V 28 150 48	150	48 V DC
LA V 28 200 12	200	12 V DC
LA V 28 200 24	200	24 V DC
LA V 28 200 48	200	48 V DC
LA V 28 250 12	250	12 V DC
LA V 28 250 24	250	24 V DC
LA V 28 250 48	250	48 V DC
LA V 28 300 12	300	12 V DC
LA V 28 300 24	300	24 V DC
LA V 28 300 48	300	48 V DC
LA V 29 100 12	100	12 V DC
LA V 29 100 24	100	24 V DC
LA V 29 100 48	100	48 V DC
LA V 29 150 12	150	12 V DC
LA V 29 150 24	150	24 V DC
LA V 29 150 48	150	48 V DC
LA V 29 200 12	200	12 V DC
LA V 29 200 24	200	24 V DC
LA V 29 200 48	200	48 V DC
LA V 29 250 12	250	12 V DC
LA V 29 250 24	250	24 V DC
LA V 29 250 48	250	48 V DC
LA V 29 300 12	300	12 V DC
LA V 29 300 24	300	24 V DC
LA V 29 300 48	300	48 V DC
LA V 30 100 12	100	12 V DC
LA V 30 100 24	100	24 V DC
LA V 30 100 48	100	48 V DC
LA V 30 150 12	150	12 V DC
LA V 30 150 24	150	24 V DC
LA V 30 150 48	150	48 V DC
LA V 30 200 12	200	12 V DC
LA V 30 200 24	200	24 V DC
LA V 30 200 48	200	48 V DC
LA V 30 250 12	250	12 V DC
LA V 30 250 24	250	24 V DC
LA V 30 250 48	250	48 V DC
LA V 30 300 12	300	12 V DC
LA V 30 300 24	300	24 V DC
LA V 30 300 48	300	48 V DC

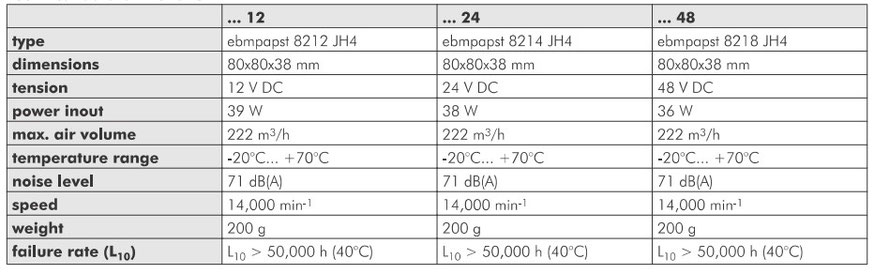

LA 31/32/33 軸流ファン付ヒートシンクハイパフォーマンスタイプ

シリーズ	ヒートシンクサイズ（W x H）	ヒートシンク全長（L）	軸流ファン
LA 31	85mm x 85mm	100, 150, 200, 250, 300mm	DC12,24,48V
LA 32	164.6mm x 85mm	100, 150, 200, 250, 300mm	DC12,24,48V
LA 33	244.2mm x 85mm	100, 150, 200, 250, 300mm	DC12,24,48V

製品一覧

型式	長さ (mm)	ファンタイプ
LA 31 100 12	100	12 V DC
LA 31 100 24	100	24 V DC
LA 31 100 48	100	48 V DC
LA 31 100 PROFIL	100	なし
LA 31 150 12	150	12 V DC
LA 31 150 24	150	24 V DC
LA 31 150 48	150	48 V DC
LA 31 150 PROFIL	150	なし
LA 31 200 12	200	12 V DC
LA 31 200 24	200	24 V DC
LA 31 200 48	200	48 V DC
LA 31 200 PROFIL	200	なし
LA 31 250 12	250	12 V DC
LA 31 250 24	250	24 V DC
LA 31 250 48	250	48 V DC
LA 31 250 PROFIL	250	なし
LA 31 300 12	300	12 V DC
LA 31 300 24	300	24 V DC
LA 31 300 48	300	48 V DC
LA 31 300 PROFIL	300	なし
LA 32 100 12	100	12 V DC
LA 32 100 24	100	24 V DC
LA 32 100 48	100	48 V DC
LA 32 100 PROFIL	100	なし
LA 32 150 12	150	12 V DC
LA 32 150 24	150	24 V DC
LA 32 150 48	150	48 V DC
LA 32 150 PROFIL	150	なし
LA 32 200 12	200	12 V DC
LA 32 200 24	200	24 V DC
LA 32 200 48	200	48 V DC
LA 32 200 PROFIL	200	なし
LA 32 250 12	250	12 V DC
LA 32 250 24	250	24 V DC
LA 32 250 48	250	48 V DC
LA 32 250 PROFIL	250	なし
LA 32 300 12	300	12 V DC
LA 32 300 24	300	24 V DC
LA 32 300 48	300	48 V DC
LA 32 300 PROFIL	300	なし
LA 33 100 12	100	12 V DC
LA 33 100 24	100	24 V DC
LA 33 100 48	100	48 V DC
LA 33 100 PROFIL	100	なし
LA 33 150 12	150	12 V DC
LA 33 150 24	150	24 V DC
LA 33 150 48	150	48 V DC
LA 33 150 PROFIL	150	なし
LA 33 200 12	200	12 V DC
LA 33 200 24	200	24 V DC
LA 33 200 48	200	48 V DC
LA 33 200 PROFIL	200	なし
LA 33 250 12	250	12 V DC
LA 33 250 24	250	24 V DC
LA 33 250 48	250	48 V DC
LA 33 250 PROFIL	250	なし
LA 33 300 12	300	12 V DC
LA 33 300 24	300	24 V DC
LA 33 300 48	300	48 V DC
LA 33 300 PROFIL	300	なし

＊末尾PROFILはファンなしタイプ

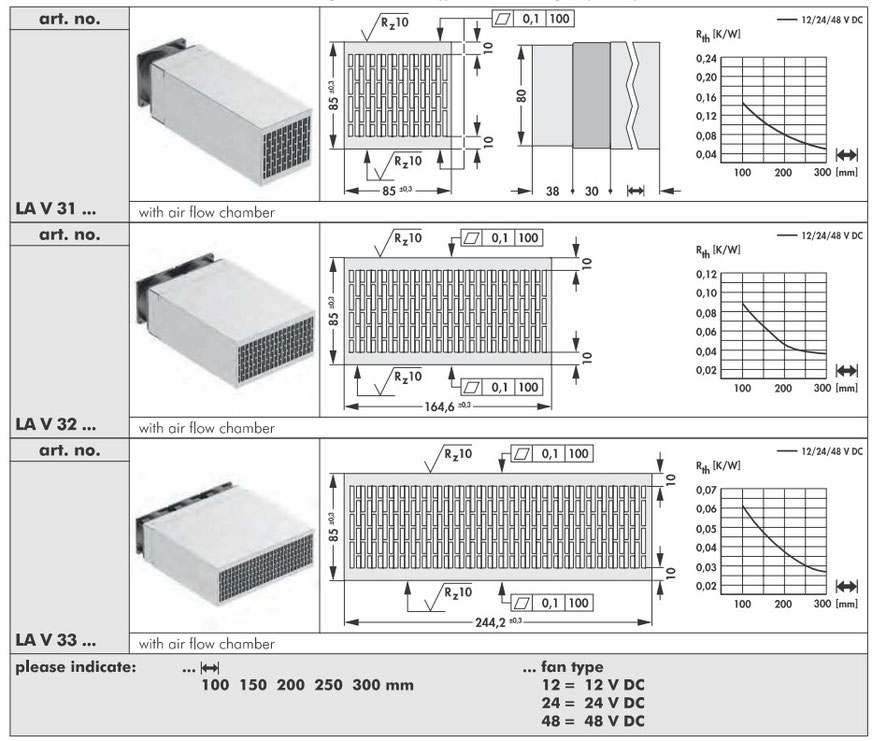

LAV 31/32/33 軸流ファン付ヒートシンク中空タイプエアフローチャンバー付き

シリーズ	ヒートシンクサイズ（W x H）	ヒートシンク全長（L）	軸流ファン
LA V 31	85mm x 85mm	100, 150, 200, 250, 300mm	DC12,24,48V
LA V 32	164.6mm x 85mm	100, 150, 200, 250, 300mm	DC12,24,48V
LA V 33	244.2mm x 85mm	100, 150, 200, 250, 300mm	DC12,24,48V

製品一覧

型式	長さ (mm)	ファンタイプ
LA V 31 100 12	100	12 V DC
LA V 31 100 24	100	24 V DC
LA V 31 100 48	100	48 V DC
LA V 31 150 12	150	12 V DC
LA V 31 150 24	150	24 V DC
LA V 31 150 48	150	48 V DC
LA V 31 200 12	200	12 V DC
LA V 31 200 24	200	24 V DC
LA V 31 200 48	200	48 V DC
LA V 31 250 12	250	12 V DC
LA V 31 250 24	250	24 V DC
LA V 31 250 48	250	48 V DC
LA V 31 300 12	300	12 V DC
LA V 31 300 24	300	24 V DC
LA V 31 300 48	300	48 V DC
LA V 32 100 12	100	12 V DC
LA V 32 100 24	100	24 V DC
LA V 32 100 48	100	48 V DC
LA V 32 150 12	150	12 V DC
LA V 32 150 24	150	24 V DC
LA V 32 150 48	150	48 V DC
LA V 32 200 12	200	12 V DC
LA V 32 200 24	200	24 V DC
LA V 32 200 48	200	48 V DC
LA V 32 250 12	250	12 V DC
LA V 32 250 24	250	24 V DC
LA V 32 250 48	250	48 V DC
LA V 32 300 12	300	12 V DC
LA V 32 300 24	300	24 V DC
LA V 32 300 48	300	48 V DC
LA V 33 100 12	100	12 V DC
LA V 33 100 24	100	24 V DC
LA V 33 100 48	100	48 V DC
LA V 33 150 12	150	12 V DC
LA V 33 150 24	150	24 V DC
LA V 33 150 48	150	48 V DC
LA V 33 200 12	200	12 V DC
LA V 33 200 24	200	24 V DC
LA V 33 200 48	200	48 V DC
LA V 33 250 12	250	12 V DC
LA V 33 250 24	250	24 V DC
LA V 33 250 48	250	48 V DC
LA V 33 300 12	300	12 V DC
LA V 33 300 24	300	24 V DC
LA V 33 300 48	300	48 V DC

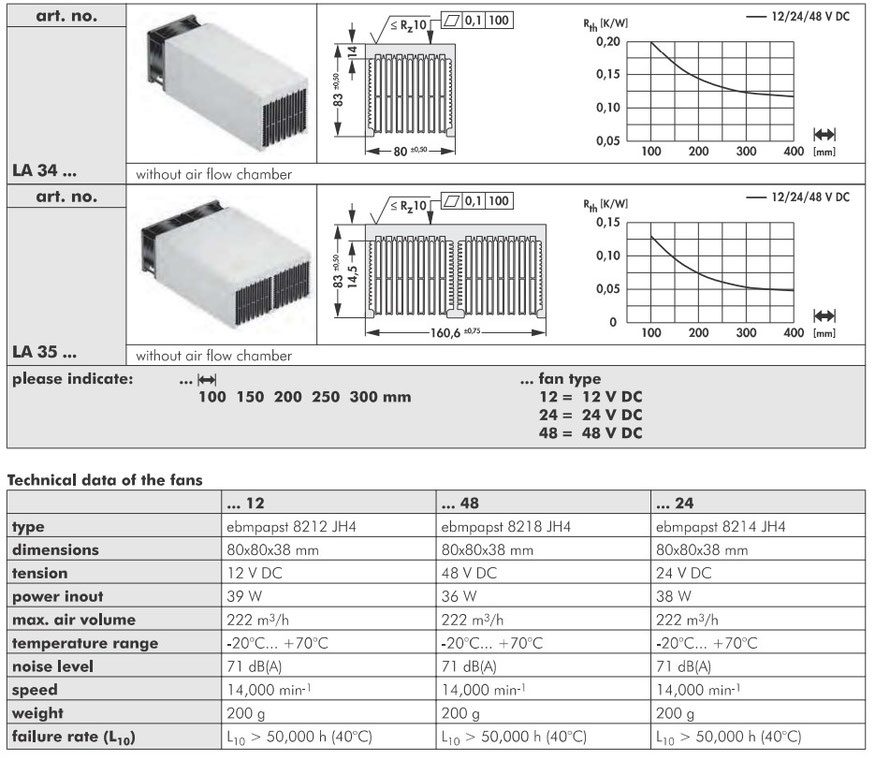

シリーズ	ヒートシンクサイズ（W x H）	ヒートシンク全長（L）	軸流ファン
LA 34	80mm x 83mm	100, 150, 200, 250, 300mm	DC12V, DC24V, DC48V
LA 35	160.6mm x 83mm	100, 150, 200, 250, 300mm	DC12V, DC24V, DC48V

製品一覧

型式	長さ (mm)	ファンタイプ
LA 34 100 12	100	12 V DC
LA 34 100 24	100	24 V DC
LA 34 100 48	100	48 V DC
LA 34 100 PROFIL	100	なし
LA 34 150 12	150	12 V DC
LA 34 150 24	150	24 V DC
LA 34 150 48	150	48 V DC
LA 34 150 PROFIL	150	なし
LA 34 200 12	200	12 V DC
LA 34 200 24	200	24 V DC
LA 34 200 48	200	48 V DC
LA 34 200 PROFIL	200	なし
LA 34 250 12	250	12 V DC
LA 34 250 24	250	24 V DC
LA 34 250 48	250	48 V DC
LA 34 250 PROFIL	250	なし
LA 34 300 12	300	12 V DC
LA 34 300 24	300	24 V DC
LA 34 300 48	300	48 V DC
LA 34 300 PROFIL	300	なし
LA 35 100 12	100	12 V DC
LA 35 100 24	100	24 V DC
LA 35 100 48	100	48 V DC
LA 35 100 PROFIL	100	なし
LA 35 150 12	150	12 V DC
LA 35 150 24	150	24 V DC
LA 35 150 48	150	48 V DC
LA 35 150 PROFIL	150	なし
LA 35 200 12	200	12 V DC
LA 35 200 24	200	24 V DC
LA 35 200 48	200	48 V DC
LA 35 200 PROFIL	200	なし
LA 35 250 12	250	12 V DC
LA 35 250 24	250	24 V DC
LA 35 250 48	250	48 V DC
LA 35 250 PROFIL	250	なし
LA 35 300 12	300	12 V DC
LA 35 300 24	300	24 V DC
LA 35 300 48	300	48 V DC
LA 35 300 PROFIL	300	なし

＊末尾PROFILはファンなしタイプ

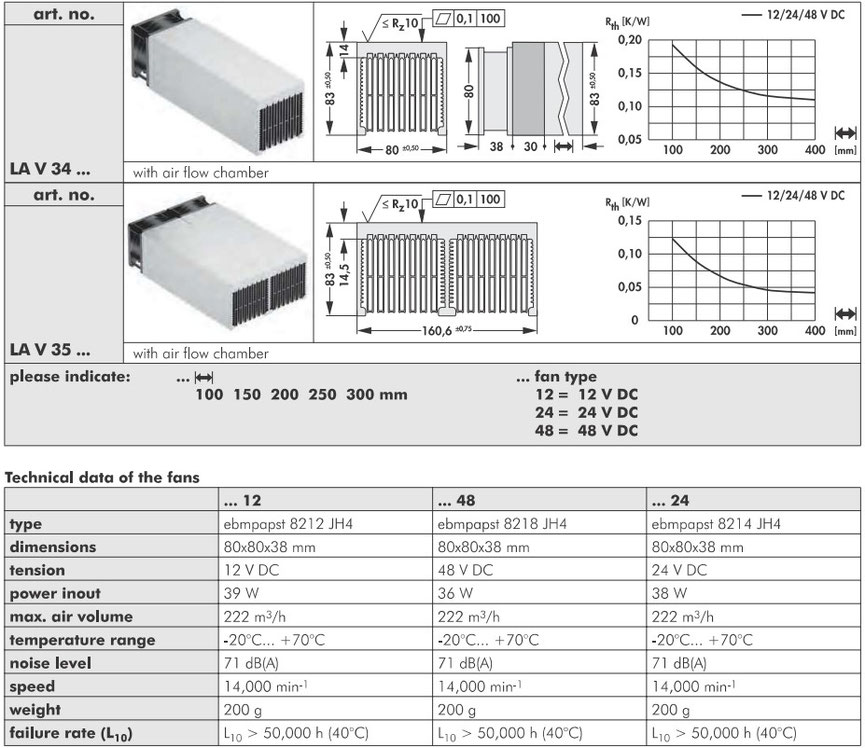

シリーズ	ヒートシンクサイズ（W x H）	ヒートシンク全長（L）	軸流ファン
LA V 34	80mm x 83mm	100, 150, 200, 250, 300mm	DC12V, DC24V, DC48V
LA V 35	160.6mm x 83mm	100, 150, 200, 250, 300mm	DC12V, DC24V, DC48V

製品一覧

型式	長さ (mm)	ファンタイプ
LA V 34 100 12	100	12 V DC
LA V 34 100 24	100	24 V DC
LA V 34 100 48	100	48 V DC
LA V 34 150 12	150	12 V DC
LA V 34 150 24	150	24 V DC
LA V 34 150 48	150	48 V DC
LA V 34 200 12	200	12 V DC
LA V 34 200 24	200	24 V DC
LA V 34 200 48	200	48 V DC
LA V 34 250 12	250	12 V DC
LA V 34 250 24	250	24 V DC
LA V 34 250 48	250	48 V DC
LA V 34 300 12	300	12 V DC
LA V 34 300 24	300	24 V DC
LA V 34 300 48	300	48 V DC
LA V 35 100 12	100	12 V DC
LA V 35 100 24	100	24 V DC
LA V 35 100 48	100	48 V DC
LA V 35 150 12	150	12 V DC
LA V 35 150 24	150	24 V DC
LA V 35 150 48	150	48 V DC
LA V 35 200 12	200	12 V DC
LA V 35 200 24	200	24 V DC
LA V 35 200 48	200	48 V DC
LA V 35 250 12	250	12 V DC
LA V 35 250 24	250	24 V DC
LA V 35 250 48	250	48 V DC
LA V 35 300 12	300	12 V DC
LA V 35 300 24	300	24 V DC
LA V 35 300 48	300	48 V DC

お問い合わせ

型番や仕様が決まっている場合は、そのまま内容をお送りください。
在庫状況・納期・対応可否について確認のうえご案内いたします。

型番・シリーズの確認
在庫・納期の確認
仕様に関する確認
図面・条件に基づく対応可否の確認

図面や仕様書をお送りいただければ、メーカー確認のうえ回答いたします。

お問い合わせはこちら
