SMTポジショニングプランジャー 59シリーズ｜位置決め工程を自動化し、生産効率を最大化

基板組立における「位置決め」や「スライドモジュールの固定」工程で、人手による圧入やネジ止め作業がボトルネックになっていませんか？

Fivetech社の「59シリーズ SMTポジショニングプランジャー（Ø13mm）」は、表面実装技術（SMT）に完全対応 。従来のプランジャーでは困難だった、チップマウンターによる自動配置とリフロー炉での一括実装を可能にしました 。

特許取得済みの独自構造により、組立・分解・修理の効率を飛躍的に向上させると同時に、手作業による基板破損のリスクを最小限に抑えます 。本ページでは、自動化を加速させる本製品の特長、仕様、設計上のポイントを詳しくご紹介します。

SMTポジショニングプランジャーの特長

59シリーズは、スライドモジュールの迅速な取り付け・取り外しを可能にする高機能ポジショニング部品です 。

• 組立・修理の効率化： 独自のプランジャー機構により、ユニットの着脱を素早く行えるため、現場でのメンテナンス性を劇的に向上させます 。
• 基板破損リスクの低減： SMTによる自動実装を採用することで、手作業時の無理な力が原因で起こる回路損傷のリスクを回避します。
• 自由なカラーマネジメント： ノブ部分は、用途や識別管理に合わせてプラスチック製カラーノブへのカスタマイズが可能です 。

自動実装（SMT）による生産性の革新

本製品はリフロー工程に対応したSMTタイプであり、既存の自動実装ラインにそのまま組み込むことができます。

製品仕様・材質

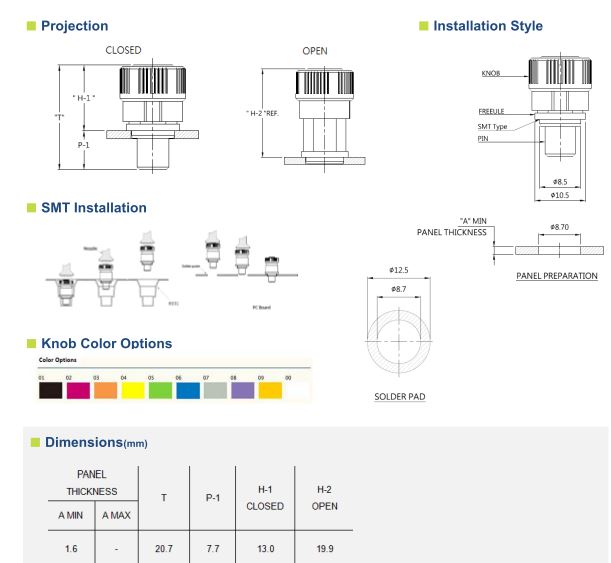

主要寸法 (mm)

59シリーズ Ø13mm タイプの主要設計寸法です 。

基板設計仕様 (Panel Preparation)

• 推奨はんだランド径 (SOLDER PAD)： φ12.5 mm
• 最小基板厚 (A MIN)： 1.6 mm
• 取付穴径： φ8.70 mm
