SMTナット82シリーズ（M2～M6対応）｜PCB実装用・リフロー対応・基板固定ねじ部品
SMTナット82シリーズは、PCB基板に直接実装可能なねじ部品であり、M2～M6までのサイズ展開に対応しています。リフロー工程による自動実装が可能で、基板固定や筐体接続など多様な用途において、高い設計自由度と組立効率の向上を実現します。
従来のスペーサー構造と異なり、基板上への直接実装による位置精度の向上と工程の簡素化が可能となり、量産時の品質安定化にも貢献します。
SMTナットのカスタム設計による基板間高さ調整の最適化（PCB実装の精密スペーシング）
PCB実装において基板間の高さ精度は、機構設計の信頼性や組立性に大きく影響します。従来のスペーサーや手組み構造では、組立ばらつきや位置精度の管理が課題となるケースが多く見られます。
SMTナットのカスタム設計を活用することで、基板上への直接実装による位置決め精度の向上と、高さ寸法の安定化が可能になります。これにより、リフロー工程を通じた一体実装が実現し、組立工程の簡素化と品質の均一化に貢献します。
また、M2～M6までのサイズ展開により、用途や基板構造に応じた柔軟な高さ設計が可能となり、製品設計の自由度を大幅に向上させます。
従来のスペーサー製品では、規格化された高さ寸法に基づいて基板間距離を設計する必要があり、部品仕様に設計を合わせる制約が発生します。一方、SMTナットのカスタム設計では、基板レイアウトや筐体設計に合わせた最適な高さ設定が可能となり、設計側が部品仕様に制約されない柔軟な構造設計を実現できます。
SMT脱落防止ネジとの併用による基板固定の高信頼化設計
SMTナットは単体での基板固定用途に加え、脱落防止ネジとの併用により、より高い信頼性を持つ締結構造を実現できます。
振動や輸送時の衝撃が発生する環境では、ネジの緩みや脱落リスクが課題となる場合がありますが、SMTナットと専用脱落防止ネジを組み合わせることで、締結部の安定性を向上させることが可能です。
これにより、基板と筐体の一体性が強化され、産業機器や車載用途など高信頼性が求められるアプリケーションにおいても安定した構造設計が実現できます。
SMTナットおよび脱落防止ネジとの併用構造はいずれもリフロー工程に対応しており、基板実装工程内での一体処理が可能です。
これにより、従来必要とされていた手作業によるねじ締結や後工程での組立作業を削減でき、組立工数の削減と作業効率の向上を実現します。
また、リフロー工程内での一括実装により、部品位置のばらつきを抑えた高精度な締結が可能となり、量産時の品質安定化にも寄与します。
SMTナットは、脱落防止ネジと組み合わせることで、より高い信頼性と作業効率を実現できます。
併用設計の詳細は以下をご参照ください。

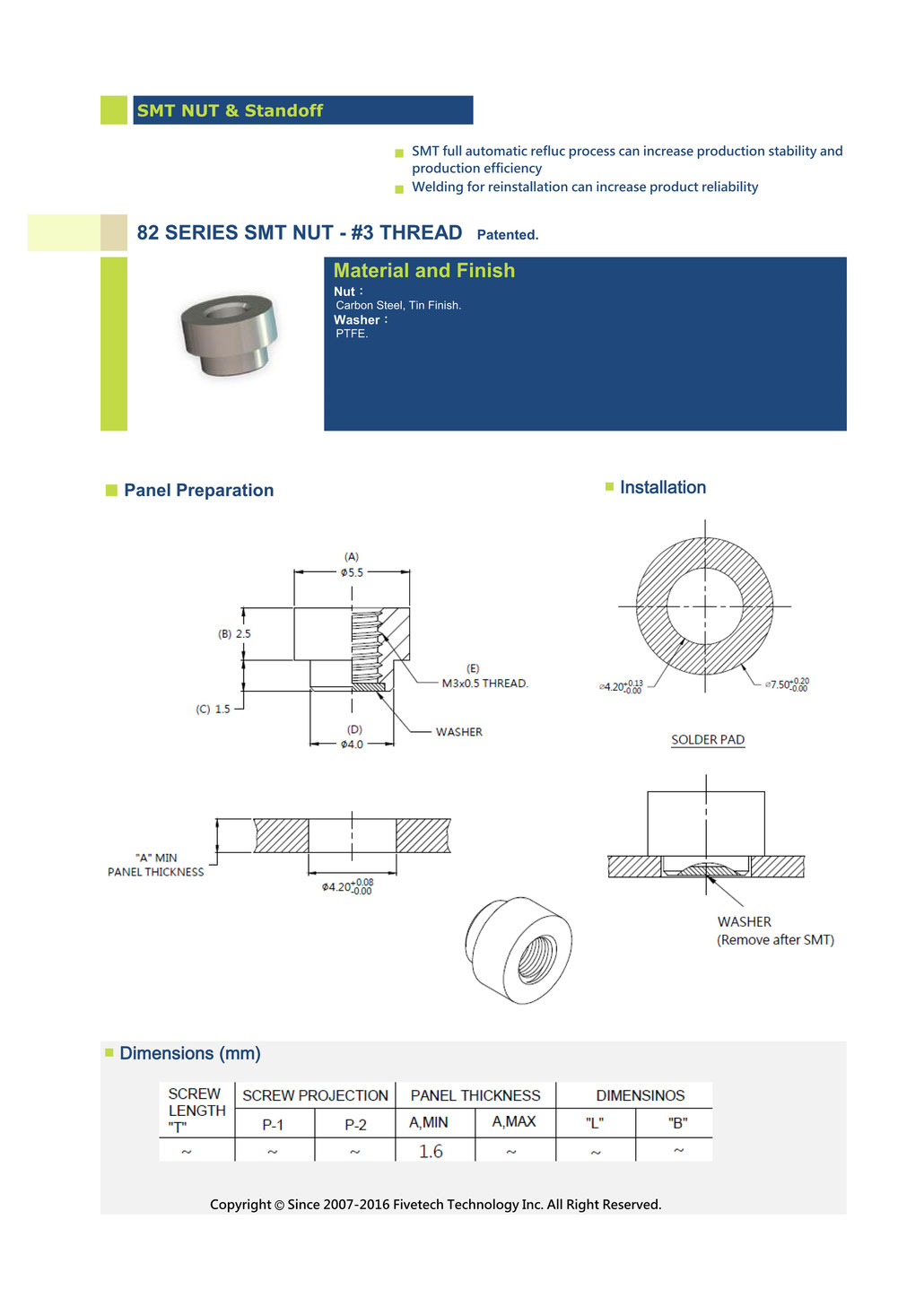

制作例：82-150-22-025-09-RL（M3, 高さ2.5mm）
SMTスペーサー／SMTナット 型番一覧・寸法仕様（Fivetech）
FivetechのSMTスペーサー／SMTナットは、M2～M6までの幅広いネジサイズに対応し、さまざまな基板実装条件に適合する豊富な型番をラインアップしています。PCB基板厚み1.6mmを基準とした設計で、リフロー対応および自動実装環境に最適です。
| 型番 | タップ穴 | PCB基板厚み |
（C） 基板挿入部高さ |
スルーホール穴 |
(D) 基板挿入部径（mm） |
(A)ϕ s 最大外径 |
(B) PCB上の高さ |
| 82-950-22-030-01-RL | M2 | 1.6 | 1.5 | 4.2 | 4 | 5.5 | 3 |
| 82-950-26-037-01-RL | M2 | 1.6 | 1.5 | 4.2 | 4 | 5.5 |
3.79 (板高3.14mm凸0.65mm) |
| 82-950-21-066-01-RL | M2 | 1.6 | 1.5 | 4.2 | 4 | 5.5 | 6.65 |
| 82-950-22-040-02-RL | M2 | 1.6 | 1.53 | 3.73 | 3.6 | 5.5 | 4 |
| 82-950-22-020-08-RL | M2 | 1.6 | 1.5 | 3.2 | 3 | 5.5 | 2 |
| 82-950-26-020-02-RL | M2 | 1.6 | 1.5 | 4.22 | 4 | 5.5 | 2.05 |
| 82-950-22-010-13-RL | M2 | 1.6 | 1.53 | 3.20 | 3.10 | 3.6 | 1.0 |
| 82-950-22-024-03-RL | M2 | 1.6 | 1.5 | 3.2 | 3 | 4.5 | 2.4 |
| 82-950-22-005-01-RL | M2 | 1.6 | 1.5 | 3.2 | 3 | 5 | 0.5 |
| 82-950-22-010-10-RL | M2 | 1.6 | 1.53 | 3.2 | 3.1 | 3.6 | 1 |
| 82-950-22-042-02-RL | M2 | 1.6 | 1.5 | 4.5 | 4.3 | 6 | 4.2 |
| 82-950-22-010-03-RL | M2 | 1.6 | 1.5 | 3.7 | 3.5 | 5.5 | 1 |
| 82-950-22-010-09-RL | M2 | 1.6 | 1.5 | 4.2 | 4 | 5.5 | 1 |
| 82-950-22-010-11-RL | M2 | 1.6 | 1.53 | 3.2 | 3 | 3.8 | 1 |
| 82-950-22-010-01-RL | M2 | 1.6 | 1.53 | 3.2 | 3 | 3.5 | 1 |
| 82-950-22-044-01-RL | M2 | 1.6 | 1.5 | 3.4 | 3.2 | 4 | 4.4 |
| 82-950-22-045-01 | M2 | 1.6 | 1.5 | 3.2 | 3 | 4.5 | 4.5 |
| 82-950-26-031-02-RL | M2 | 1.6 | 1.5 | 4.2 | 4 | 5.5 |
3.1 (板高2.45mm凸0.65mm) |
| 82-950-22-027-01-RL | M2 | 1.6 | 1.5 | 3.85 | 3.65 | 5 | 2.7 |
| 82-959-22-099-01-RL | M2 | 1.6 | 1.6 | 3.73 | 3.6 | 5.5 | 9.9 |
| 82-950-22-020-01-RL | M2 | 1.6 | 1.53 | 2.9 | 2.7 | 4 | 2 |
| 82-950-26-056-01-RL | M2 | 1.6 | 1.5 | 4.22 | 4.0 | 5.5 | 5.65 |
| 82-950-22-010-06-RL | M2 | 1.6 | 1.3 | 3.2 | 3.1 | 3.6 | 1 |
| 82-750-22-010-RL | M2 | 1.6 | 3 | 1.53 | 3.2 | 3.5 | 1 |
| 82-959-22-025-01-RL | M2 | 1.6 | 0.9 | 3.4 | 3.2 | 4.5 | 2.5 |
| 82-950-22-010-05-RL | M2 | 1.6 | 1.53 | 3.2 | 3.1 | 3.6 | 1 |
| 82-950-22-016-01-RL | M2 | 1.6 | 1.53 | 3.2 | 3 | 3.5 | 1.6 |
| 82-950-20-074-01-RL | M2 | 1.6 | 1.5 | 2.2 | 2 | 4 | 7.45 |
| 82-950-22-016-01-RL | M2 | 1.6 | 1.53 | 3.2 | 3 | 3.5 | 1.6 |
| 82-950-20-147-01-RL | M2 | 1.6 | 1 | 3.4 | 3.2 | 4 | 14.7 |
| 82-950-22-043-01 | M2 | 1.6 | 1.53 | 3.85 | 3.6 | 5 | 4.3 |
| 82-950-26-031-03-RL | M2 | 1.6 | 1.5 | 4.2 | 4 | 5.5 |
3.1 (板高2.45mm凸0.65mm) |
| 82-950-22-014-01-RL | M2 | 1.6 | 1.53 | 3.2 | 3 | 4.5 | 1.4 |
| 82-950-26-072-02-RL | M2 | 1.6 | 1.5 | 4.2 | 4 | 5.5 | 7.25 |
| 82-950-22-016-02-RL | M2 | 1.6 | 1.5 | 3.4 | 3.2 | 6 | 1.6 |
| 82-950-22-010-14-RL | M2 | 1.6 | 1.5 | 3.2 | 2.9 | 3.6 | 1.0 |
| 82-950-22-023-01-RL | M2 | 1.6 | 1.5 | 3.2 | 3 | 3.5 | 2.3 |
| 82-950-22-066-02-RL | M2 | 1.6 | 1.5 | 4.22 | 4 | 5.5 | 6.65 |
| 82-950-26-072-01-RL | M2 | 1.6 | 1.5 | 4.2 | 4 | 5.5 | 7.25 |
| 82-950-22-066-01-RL | M2 | 1.6 | 1.5 | 3.2 | 3 | 4.5 | 6.6 |
| 82-950-22-037-01-RL | M2 | 1.6 | 1.5 | 3.05 | 2.85 | 4 | 3.76 |
| 82-950-22-010-04-RL | M2 | 1.6 | 1.5 | 3.2 | 3 | 3.5 | 1 |
| 82-950-22-080-01 | M2 | 1.6 | 1.53 | 3.8 | 3.6 | 5.5 | 8 |
| 82-959-26-061-01-RL | M2 | 1.6 | 1.5 | 4.2 | 4 | 5.5 | 6.15 |
| 82-950-22-036-04-RL | M2 | 1.6 | 1.5 | 3.2 | 3 | 5 | 3.6 |
| 82-950-22-063-01-RL | M2 | 1.6 | 1.5 | 3.2 | 3 | 3.5 | 6.3 |
| 82-950-22-036-03-RL | M2 | 1.6 | 1.5 | 3.2 | 3 | 5 | 3.6 |
| 82-950-22-032-01-RL | M2 | 1.6 | 1.5 | 3.4 | 3.2 | 5 | 3.2 |
| 82-950-25-099-01-RL | M2 | 1.6 | ~ | ~ | ~ | 5.5 | 9.9 |
| 82-950-22-012-01-RL | M2 | 1.6 | 1.5 | 4.6 | 4.4 | 5.5 | 1.24 |
| 82-950-22-075-03-RL | M2.3 | 1.6 | 1.5 | 3.2 | 3 | 4.5 | 7.5 |
| 82-950-22-075-04-RL | M2.3 | 1.6 | 1.5 | 4.2 | 4 | 5.5 | 7.5 |
| 82-950-22-055-01-RL | M2.5 | 1.6 | 1.5 | 4.2 | 4 | 5 | 5.5 |
| 82-950-22-080-03-RL | M2.5 | 1.6 | 1.5 | 4.22 | 4 | 5.5 | 8 |
| 82-950-22-020-04-RL | M2.5 | 1.6 | 1.5 | 3.7 | 3.5 | 4.5 | 2 |
| 82-950-26-015-01-RL | M2.5 | 1.6 | 1.5 | 5.4 | 5.28 | 6.5 |
1.5 (板高0.5mm凸1.0mm) |
| 82-950-22-005-03-RL | M2.5 | 1.6 | 1.5 | 4.7 | 4.5 | 6.5 | 0.5 |
| 82-950-22-027-03-RL | M2.5 | 1.6 | 1.5 | 4.2 | 4 | 5.5 | 2.7 |
| 82-950-22-040-01-RL | M2.5 | 1.6 | 1.5 | 4.2 | 4 | 5.5 | 4 |
| 82-950-22-025-02-RL | M2.5 | 1.6 | 1.5 | 4.2 | 4 | 5.5 | 2.55 |
| 82-950-26-074-01-RL | M2.5 | 1.6 | 1.5 | 4.2 | 4 | 4 | 7.45 |
| 82-959-22-020-01-RL | M2.5 | 1.6 | 1.3 | 3.7 | 3.5 | 4.5 | 2 |
| 82-950-20-110-01-RL | M2.5 | 1.6 | 1.5 | 3 | 2.8 | 4.5 | 11 |
| 82-950-22-032-02-RL | M2.5 | 1.6 | 1.5 | 4.1 | 3.9 | 5.5 | 3.2 |
| 82-950-22-078-02-RL | M2.5 | 1.6 | 1.5 | 3.5 | 3.3 | 4.5 | 7.8 |
| 82-950-22-020-02-RL | M2.5 | 1.6 | 1.5 | 4.2 | 4 | 5.5 | 2 |
| 82-950-26-043-01-RL | M2.5 | 1.6 | 1.4 | 4.5 | 4.3 | 7.3 | 4.35 |
| 82-950-22-140 | M2.5 | 1.6 | 4.09 | 1.53 | 4.22 | 5.56 | 14 |
| 82-950-22-050-03-RL | M2.5 | 1.6 | 1.5 | 3.5 | 3.3 | 4.5 | 5 |
| 82-950-22-062-01-RL | M2.5 | 1.6 | 1.5 | 4.2 | 4.1 | 5.5 | 6.3 |
| 82-950-22-040-04-RL | M2.5 | 1.6 | 1.5 | 4.2 | 4.0 | 6.5 | 4.0 |
| 82-150-22-057-03-RL | M3 | 1.6 | 1.5 | 4.22 | 4 | 5.5 | 5.7 |
| 82-150-22-098-01-RL | M3 | 1.6 | 1.5 | 4.22 | 4 | 5.5 | 9.8 |
| 82-150-22-032-04-RL | M3 | 1.6 | 1.5 | 4.2 | 4 | 5.5 | 3.2 |
| 82-150-22-070-04-RL | M3 | 1.6 | 1.4 | 5.2 | 5 | 7 | 7 |
| 82-150-22-025-02-RL | M3 | 1.6 | 1.5 | 4.2 | 4 | 5.5 | 2.5 |
| 82-150-22-030-03-RL | M3 | 1.6 | 1.3 | 4.2 | 4 | 5.5 | 3 |
| 82-150-22-062-01-RL | M3 | 1.6 | 1.5 | 4.9 | 4.7 | 6 | 6.25 |
| 82-150-22-026-01-RL | M3 | 1.6 | 1.5 | 4.2 | 4 | 7.5 | 2.6 |
| 82-150-22-015-07-RL | M3 | 1.6 | 1.5 | 4.2 | 4 | 5.5 | 1.56 |
| 82-150-20-070-02-RL | M3 | 1.6 | 1.5 | 4.1 | 3.9 | 6.5 | 7 |
| 82-150-26-058-01-RL | M3 | 1.6 | 1.5 | 5 | 4.8 | 6 | 5.8 |
| 82-150-22-050-05-RL | M3 | 1.6 | 1.5 | 4.2 | 4 | 5.5 | 5 |
| 82-150-22-037-01-RL | M3 | 1.6 | 1.5 | 4.2 | 4 | 5.5 | 3.75 |
| 82-150-20-068-01-RL | M3 | 1.6 | 1.5 | 4.2 | 4 | 5.5 | 6.8 |
| 82-150-22-030-02-RL | M3 | 1.6 | 1.5 | 4.2 | 4 | 5.5 | 3 |
| 82-305-016-01-RL | M3 | 1.6 | 4 | 1.5 | 4.22 | 5.5 | 1.5 |
| 82-150-22-065-04-RL | M3 | 1.6 | 8.1 | 4.2 | 4 | 5.5 | 6.5 |
| 82-150-22-150-02-TR | M3 | 1.6 | 1.5 | 4.20 | 4 | 5.5 | 15 |
| 82-150-20-160-02-RL | M3 | 1.6 | 1.5 | 4.2 | 4 | 5.5 | 16 |
| 82-150-25-024-01-RL | M3 | 1.6 | ~ | ~ | ~ | 5.5 | 2.45 |
| 82-150-22-060-02-RL | M3 | 1.6 | 1.5 | 4.2 | 4 | 5.5 | 6.05 |
| 82-150-20-100-02-RL | M3 | 1.6 | 1.5 | 3.2 | 3 | 5 | 10 |
| 82-151-01-040-RL | M3 | 1.6 | 1.5 | 1.5 | 4 | 5.5 | 4 |
| 82-150-26-042-01-RL | M3 | 1.6 | 1.5 | 5.2 | 5 | 7 | 4.2 |
| 82-150-26-032-01-RL | M3 | 1.6 | 1.5 | 4.2 | 4 | 5.5 | 3.2 |
| 82-150-21-109-01-RL | M3 | 1.6 | 1.5 | 3.2 | 3 | 5.5 | 10.9 |
| 82-150-22-080-06-RL | M3 | 1.6 | 1.5 | 3.2 | 3 | 7 | 8 |
| 82-150-20-185-01-RL | M3 | 1.6 | 1.5 | 4.2 | 4 | 5.5 | 18.5 |
| 82-150-22-066-06-RL | M3 | 1.6 | 1.5 | 4.2 | 4.0 | 5.5 | 6.6 |
| 82-150-20-077-01-RL | M3 | 1.6 | 1.5 | 3.2 | 3 | 7.5 | 7.7 |
| 82-150-22-027-01-RL | M3 | 1.6 | 1.5 | 4.2 | 4 | 5 | 2.75 |
| 82-150-22-032-01-RL | M3 | 1.6 | 1.5 | 4.2 | 4 | 5 | 3.2 |
| 82-150-22-025-09-RL | M3 | 1.6 | 1.5 | 4.2 | 4.0 | 5.5 | 2.5 |
| 82-150-22-024-04-RL | M3 | 1.6 | 4 | 4.2 | 4 | 5.5 | 2.4 |
| 82-150-26-043-01-RL | M3 | 1.6 | 1.52 | 5.48 | 5.28 | 7.14 | 4.3 |
| 82-150-22-025-07-RL | M3 | 1.6 | 1.5 | 4.9 | 4.7 | 6.5 | 2.5 |
| 82-150-26-036-02-RL | M3 | 1.6 | 1.45 | 4.5 | 4.3 | 8 | 3.65 |
| 82-150-22-100-03-RL | M3 | 1.6 | 1.5 | 4.2 | 4 | 5.5 | 10 |
| 82-150-22-066-01-RL | M3 | 1.6 | 1.5 | 4.2 | 4 | 5.5 | 6.6 |
| 82-150-22-063-01-RL | M3 | 1.6 | 1.5 | 4.22 | 4 | 5.5 | 6.35 |
| 82-150-22-030-10-RL | M3 | 1.6 | 1.5 | 4.2 | 4 | 8 | 3.05 |
| 82-159-22-024-05-RL | M3 | 1.6 | 1.3 | 4.2 | 4 | 5.5 | 2.44 |
| 82-150-22-020-03-RL | M3 | 1.6 | 1.53 | 4.22 | 4.09 | 5.5 | 2 |
| 82-150-22-014-03-RL | M3 | 1.6 | 3.05 | 4.2 | 4.0 | 5.5 | 1.45 |
| 82-150-22-040-02-RL | M3 | 1.6 | 1.5 | 4.22 | 4.0 | 5.5 | 4.0 |
| 82-150-22-050-03-RL | M3 | 1.6 | 1.5 | 4.2 | 4 | 5.5 | 5 |
| 82-150-22-090-01-RL | M3 | 1.6 | 1.5 | 4.2 | 4 | 5.5 | 9 |
| 82-150-22-120-01-RL | M3 | 1.6 | 1.5 | 4.2 | 4 | 5.5 | 12 |
| 82-150-22-070-01-RL | M3 | 1.6 | 4 | 1.53 | 4.22 | 5.56 | 7 |
| 82-150-21-072-01-RL | M3 | 1.6 | 1.5 | 4.22 | 4.0 | 5.5 | 7.2 |
| 82-150-20-120-02-RL | M3 | 1.6 | 1.5 | 3.2 | 3 | 5.5 | 12 |
| 82-150-20-024-01-RL | M3 | 1.6 | 1.15 | 4.2 | 4 | 5.5 | 2.45 |
| 82-150-22-066-07-RL | M3 | 1.6 | 1.5 | 4.2 | 4.0 | 5.5 | 6.6 |
| 82-150-22-058-01-RL | M3 | 1.6 | 1.53 | 4.29 | 4.09 | 7.5 | 5.8 |
| 82-150-22-015-02-RL | M3 | 1.6 | 1.5 | 4.2 | 4 | 5 | 1.5 |
| 82-150-22-110-01-RL | M3 | 1.6 | 1.5 | 4.2 | 4 | 5.5 | 11 |
| 82-150-22-070-01-RL-AA | M3 | 1.6 | 1.53 | 4.2 | 4 | 5.56 | 7 |
| 82-150-20-050-02-RL | M3 | 1.6 | 1.4 | 1.2 | 1.0 | 4.5 | 5.0 |
| 82-150-22-014-01-RL | M3 | 1.6 | 1.5 | 4.22 | 4.09 | 5.5 | 1.4 |
| 82-150-22-030-09-RL | M3 | 1.6 | 1.5 | 4.2 | 4 | 5.5 | 3 |
| 82-150-26-055-01-RL | M3 | 1.6 | 1.5 | 4.2 | 4 | 5 | 5 |
| 82-150-22-080-07-RL | M3 | 1.6 | 1.5 | 4.2 | 4.0 | 5.5 | 8.0 |
| 82-150-22-020-06-RL | M3 | 1.6 | 1.53 | 4.22 | 4.09 | 5.5 | 2 |
| 82-150-22-025-01-RL | M3 | 1.6 | 1.5 | 4.2 | 4 | 5.5 | 2.5 |
| 82-150-22-023-02-RL | M3 | 1.6 | 1.5 | 4.2 | 4 | 5.5 | 2.35 |
| 82-150-26-035-01-RL | M3 | 1.6 | 1.5 | 4.2 | 4 | 5.5 |
3.5 (板高3.0mm凸0.5mm) |
| 82-150-20-070-01-RL | M3 | 1.6 | 1.5 | 4.1 | 3.9 | 6.5 | 7 |
| 82-150-22-080-04-RL | M3 | 1.6 | 1.5 | 4.2 | 4.0 | 5.5 | 8.0 |
| 82-150-22-039-01-RL | M3 | 1.6 | 1.4 | 4.9 | 4.7 | 7 | 3.95 |
| 82-150-22-072-01-RL | M3 | 1.6 | 1.5 | 4.2 | 4 | 5.5 | 7.2 |
| 82-150-22-069-01-RL | M3 | 1.6 | 1.5 | 4.2 | 4 | 5.5 | 6.9 |
| 82-150-22-070-03-RL | M3 | 1.6 | 1.4 | 5.2 | 5.0 | 7.0 | 7.0 |
| 82-150-22-038-01-RL | M3 | 1.6 | 4 | 1.5 | 4.22 | 5.5 | 3.8 |
| 82-150-22-080-05-RL | M3 | 1.6 | 1.5 | 4.2 | 4.0 | 5.5 | 8.0 |
| 82-150-22-107-01-RL | M3 | 1.6 | 4.0 | 4.22 | 4.2 | 5.5 | 10.7 |
| 82-150-20-100-01-RL | M3 | 1.6 | 1.5 | 3.2 | 3 | 5 | 10 |
| 82-150-22-120-02-RL | M3 | 1.6 | 4 | 1.5 | 4.2 | 5.5 | 12 |
| 82-150-22-028-02-RL | M3 | 1.6 | 1.5 | 4.2 | 4 | 5.5 | 2.8 |
| 82-150-22-010-02-RL | M3 | 1.6 | 1.5 | 3.7 | 3.5 | 5 | 1 |
| 82-150-22-031-01-RL | M3 | 1.6 | 1.5 | 4.2 | 4 | 6 | 3.1 |
| 82-150-22-062-02-RL | M3 | 1.6 | 1.5 | 4.2 | 4 | 5.5 | 6.2 |
| 82-150-22-060-01-RL | M3 | 1.6 | 1.5 | 4.2 | 4 | 5.5 | 6.05 |
| 82-150-25-065-01-RL | M3 | 1.6 | ~ | ~ | ~ | 5.5 | 6.5 |
| 82-150-22-015-04-RL | M3 | 1.6 | 0.5 | 7.15 | 6.92 | 9 | 1.5 |
| 82-150-22-100-02-RL | M3 | 1.6 | 1.5 | 4.2 | 4 | 5.5 | 10 |
| 82-150-22-015-05-RL | M3 | 1.6 | 1.5 | 4.2 | 4 | 5.5 | 1.5 |
| 82-150-22-056-01-RL | M3 | 1.6 | 1.5 | 4.2 | 4 | 5.5 | 5.6 |
| 82-150-22-015-03-RL | M3 | 1.6 | 5.1 | 5.7 | 5.5 | 7.5 | 1.5 |
| 82-150-22-080-03-RL | M3 | 1.6 | 1.5 | 4.22 | 4 | 5.5 | 8 |
| 82-150-26-042-02-RL | M3 | 1.6 | 1.5 | 4.22 | 4 | 5.5 | 4.2 |
| 82-151-20-136-01-RL | M3 | 1.6 | 1.5 | 4.2 | 4 | 5.5 | 13.6 |
| 82-150-22-025-01-RL-AA | M3 | 1.6 | 4.0 | 1.5 | 4.2 | 5.5 | 2.5 |
| 82-150-20-170-01-RL | M3 | 1.6 | 1.5 | 4.2 | 4 | 7 | 17 |
| 82-150-22-035 | M3 | 1.6 | 4.1 | 1.53 | 4.26 | 5.5 | 3.5 |
| 82-150-22-020-RL | M3 | 1.6 | 1.53 | 4.2 | 4 | 5.5 | 2 |
| 82-150-22-100-01-RL | M3 | 1.6 | 1.5 | 4.2 | 4 | 5.5 | 10 |
| 82-150-22-025-05-RL | M3 | 1.6 | 1.5 | 4.2 | 4 | 5.5 | 2.5 |
| 82-150-22-021-01-RL | M3 | 1.6 | 1.5 | 7.1 | 6.9 | 10 | 2.1 |
| 82-150-20-131-01-RL | M3 | 1.6 | 1.5 | 4.22 | 4 | 5.5 | 13.1 |
| 82-150-26-070-01-RL | M3 | 1.6 | 1.3 | 4.22 | 4 | 5.5 | 7 |
| 82-150-22-060-RL | M3 | 1.6 | 4.09 | 1.53 | 4.29 | 5.5 | 6 |
| 82-150-22-195-01-RL | M3 | 1.6 | 1.5 | 4.22 | 4 | 5.5 | 19.55 |
| 82-150-22-025-06-RL | M3 | 1.6 | 1.5 | 4.5 | 4.3 | 5.5 | 2.5 |
| 82-150-26-020-01-RL | M3 | 1.6 | 1.5 | 4.22 | 4.09 | 5.5 | 2 |
| 82-150-22-070-06-RL | M3 | 1.6 | 1.4 | 4.2 | 4 | 5.5 | 7 |
| 82-150-20-150-01-TR | M3 | 1.6 | 1.5 | 3.2 | 3 | 5.5 | 15 |
| 82-150-22-032-03-RL | M3 | 1.6 | 1.5 | 4.2 | 4 | 5 | 3.2 |
| 82-150-20-050-01-RL | M3 | 1.6 | 1.5 | 3.2 | 3 | 5 | 5 |
| 82-150-22-023-01-RL | M3 | 1.6 | 1.5 | 4.2 | 4 | 5.5 | 2.35 |
| 82-150-22-020-09-RL | M3 | 1.6 | 1.53 | 4.2 | 4 | 5.5 | 2 |
| 82-150-21-050-01-RL | M3 | 1.6 | 1.5 | 4.2 | 4 | 6.5 | 5 |
| 82-150-25-074-01-RL | M3 | 1.6 | 無 | 無 | 無 | 5.5 | 7.4 |
| 82-150-22-024-05-RL | M3 | 1.6 | 1.4 | 4.2 | 4.09 | 5.5 | 2.45 |
| 82-150-22-015-01-RL | M3 | 1.6 | 1.5 | 4.2 | 4 | 5.5 | 1.5 |
| 82-150-22-032-02-RL | M3 | 1.6 | 1.5 | 4.2 | 4 | 5.5 | 3.2 |
| 82-350-20-100-02-RL | M3.5 | 1.6 | 1.5 | 5.4 | 5.2 | 7 | 10 |
| 82-350-23-105-RL | M3.5 | 1.6 | 5.25 | 1.5 | 5.45 | 7.0 | 10.5 |
| 82-350-20-100-01-RL | M3.5 | 1.6 | 1.5 | 3.2 | 3 | 5.5 | 10 |
| 82-550-22-025-01-RL | M4 | 1.6 | 1.5 | 6.4 | 6.2 | 8.5 | 2.5 |
| 82-550-22-008-01-RL | M4 | 1.6 | 3.9 |
5.2 (正方) |
5 | 9 | 0.8 |
| 82-550-22-020-02-RL | M4 | 1.6 | 1.5 | 6.4 | 6.2 | 8.5 | 2 |
| 82-550-22-020-01-RL | M4 | 1.6 | 1.53 | 6.4 | 6.27 | 8.74 | 2 |
| 82-550-22-030-01-RL | M4 | 1.6 | 1.5 | 5.76 | 5.5 | 8 | 3 |
| 82-550-22-016-01-RL | M4 | 1.6 | 1.5 | 5.76 | 5.5 | 8.0 | 1.6 |
| 82-550-22-066-01-RL | M4 | 1.6 | 1.5 | 5.2 | 5 | 6.5 | 6.6 |
| 82-550-20-066-01-RL | M4 | 1.6 | 1.5 | 5.2 | 5 | 6.5 | 6.6 |
| 82-750-22-040-01-RL | M5 | 1.6 | 1.5 | 7.4 | 7.2 | 5.0 | 4.0 |
| 82-950-22-030-06-RL | M6 | 1.6 | 1.5 | 8.2 | 8 | 10 | 3 |
リストにない仕様のスペーサーもお気軽にご相談ください。
SMTナット82シリーズは、基板設計・製造工程の効率化と信頼性向上を両立するための製品です。
仕様選定・カスタム設計・量産対応に関するご相談はお気軽にお問い合わせください。
