SMTリングプル 22mmノブタイプ｜大型ノブによるハンドル機能と自動実装（SMT）の融合

基板上のモジュール着脱や引き出し操作において、操作性の向上と製造工程の自動化を同時に実現したいというニーズに応えるのが、Fivetech社の「SMTリングプル 22mmノブタイプ」です。

直径22mmのオーバーサイズノブを採用することで、単なる固定部品としての機能だけでなく、持ち手（ハンドル）としての優れた操作性を提供します。さらに、表面実装技術（SMT）に完全対応しているため、リフロー炉での一括実装が可能となり、手作業によるネジ止め工程を排除して生産効率を最大化します。

SMTリングプル 22mmノブタイプの特長

• 優れた操作性： 直径22mmの大型ノブ設計がハンドル機能を兼ね備え、モジュールのスムーズな引き出しをサポートします。
• 自動実装対応： チップマウンターによる配置とリフロー実装が可能。手作業をゼロにし、製造コストの大幅な削減に貢献します。
• カラーカスタマイズ： 用途や識別管理に合わせて、プラスチックノブの色をカスタマイズすることが可能です。
• 高精度な位置決め： 基板に対して正確かつ強固に固定され、製品の信頼性を向上させます。

製品仕様・材質

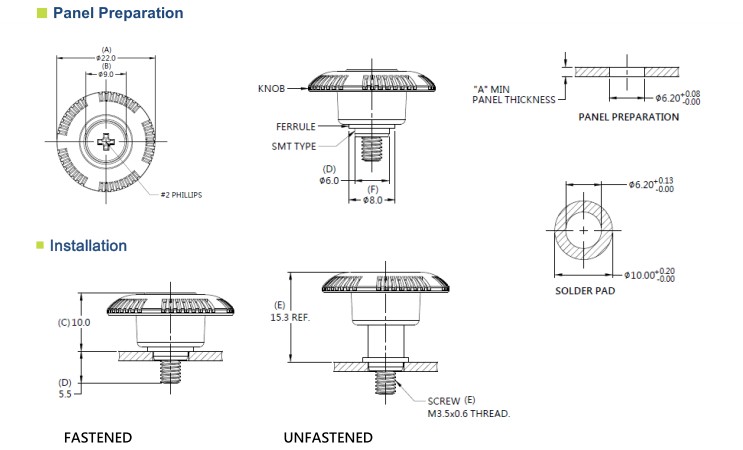

主要寸法 (mm)

基板設計仕様 (Panel Preparation)

適切な実装品質と保持力を確保するため、以下の設計推奨値をご参照ください。

• 推奨はんだランド径 (SOLDER PAD)： φ10.0 mm
• 推奨取付穴径： φ6.20 mm (+0.13 / -0.00)
• 最小基板厚 (A MIN)： 1.6 mm

お問い合わせ・技術相談

図面データ提供や、貴社の設計に合わせた製品選定を承っております。
