SMTアングルガイドピンとは？回転防止と自動実装で基板組立を効率化
「回転防止」と「自動実装」をこれ一本で。
Fivetech製「SMTアングルガイドピン」は、高度な精密位置決めが求められる基板設計に最適なパーツです。 最大の特長は、取付部の特殊形状による強力な回り止め機能。垂直基板の連結やコネクタの嵌合において、常に正確な角度を維持します。さらに、テープ＆リール供給によるピック＆プレースに対応しているため、リフロー炉での一括実装が可能。人件費の削減だけでなく、実装精度の安定化とトータルコストダウンに大きく貢献します。

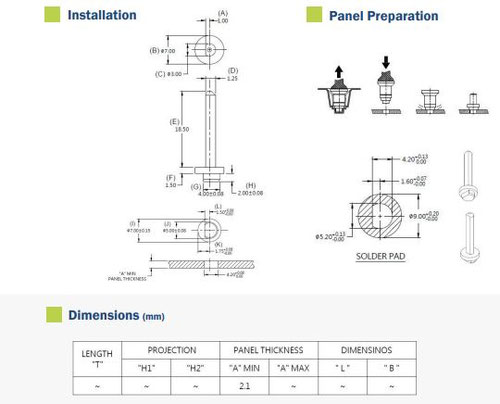

SMTアングルガイドピン寸法図
関連動画
SMTアングルガイドピンの特長
SMTアングルガイドピンは、従来のガイドピンとは異なり、独自のD型先端設計により高精度な位置決めと作業効率の向上を実現します。
- 回転防止構造（D型形状）： 取付部がD-cut形状になっており、物理的に回転をロック。一定方向での精密な固定を維持します。
- 高精度な位置決め： 先端径3.00mmのガイド部により、基板間や筐体とのスムーズかつ確実な嵌合を実現します。
- 垂直基板への対応： 省スペース設計が求められる筐体内部の垂直連結やドーターボードのガイドに最適です。
- 完全自動実装（SMT）対応： テープ＆リール供給に対応。リフロー炉での一括実装により、手作業の圧入工程を排除します。
SMT実装による自動化と生産性向上
表面実装技術（SMT）に対応しており、真空吸着ノズルを用いたチップマウンターでの完全自動化ラインで使用可能です。圧入やネジ止めなどの手作業工程を削減し、トータルコストダウンに貢献します。
導入による3つのメリット
- 人件費の削減： 圧入・ネジ止め工程の廃止により、製造コストを大幅にカット。
- 生産効率の向上： 他の電子部品と同時にリフロー炉で一括実装が可能。
- 品質の安定化： ヒューマンエラーを排除し、常に一定の取付精度と保持力を維持。
製品仕様・主要寸法
| 項目 | 仕様・寸法 |
|---|---|
| 全長（E） | 18.50 mm |
| フランジ外径（B/I） | 7.00 mm (±0.15) |
| 取付部外径（G） | 4.00 mm (±0.08) |
| 取付部高さ（H） | 2.00 mm (±0.08) |
| 材質 / 表面処理 | カーボンスチール / 錫メッキ（Tin Finish） |
基板設計（推奨ランド・穴径）
回転防止機能を最大限に引き出すため、以下のD型カット形状での基板設計を推奨します。
| 項目 | 推奨値 |
|---|---|
| 推奨取付穴径 | φ4.20 mm (+0.13 / 0.00) |
| 穴の直線部（Dカット）幅 | 1.60 mm (+0.07 / 0.00) |
| 推奨はんだランド径 | φ9.00 mm (+0.20 / 0.00) |
| 最小基板厚（A MIN） | 2.1 mm |
よくある質問（FAQ）
Q：SMTアングルガイドピンの主な役割は何ですか？
A：基板上で部品やコネクタを正確に位置決めし、D型形状によって回転や角度のズレを物理的に防止することです。
Q：カスタマイズは可能ですか？
A：はい。ピンの全長(E寸法)や軸径など、お客様の筐体設計に合わせたカスタマイズ対応が可能です。
お問い合わせ・技術相談
株式会社アクアスでは、Fivetech社の正規取扱店として、製品の選定から設計段階でのカスタマイズ相談まで承っております。詳細図面やCADデータのご用命もお気軽にお申し付けください。
製品に関するお問い合わせ・お見積もりのご依頼はお問い合わせフォームからお願いします。
