製品概要
ICK S R 40 x 10は、直径40mm・高さ10mmの円形ピンフィンヒートシンクです。電子機器の熱管理性能を向上させるために設計されており、小型・薄型機器に適した放熱ソリューションです。
熱伝導性接着剤による取付方式に対応しており、ねじ固定を必要とせず簡単かつ確実な実装が可能です。円形ピンフィン構造により限られたスペースでも効率的な熱拡散を実現します。
主な特長
- Ø40 × 10 mmの円形ピンフィン設計
- 熱伝導性接着剤による簡単取付
- アルミニウム製による高い熱伝導性能
- 小型電子機器向けの省スペース設計
- 電子部品の温度上昇を抑制し信頼性向上
- 産業用途に適した安定した放熱性能
製品仕様
| 項目 | 仕様 |
|---|---|
| 設計形状 | ラウンド（円形） |
| 取付方式 | 熱伝導性フォイル / 熱伝導性接着剤 |
| ソケット | ユニバーサル |
| 対応プロセッサタイプ | ユニバーサル |
| 直径 | 40 mm |
| 高さ | 10 mm |
| ベースプレート厚さ | 3.5 mm |
| 重量 | 15.85 g |
| 熱抵抗 | 7.1 ～ 1.3 K/W |
| 許容損失（放熱能力） | 8.45 W |
| 表面処理 | アルミ素地（Al-natural） |
主な用途
- 小型電子機器の放熱対策
- LEDモジュール・照明機器
- パワー半導体の温度管理
- 産業用制御機器
- 高密度実装基板の熱対策
製品特長説明
ICK S R 40 x 10は、省スペース環境に適した円形ピンフィンヒートシンクです。最適化されたピン構造により、限られた体積でも効率的な放熱性能を発揮します。
高密度実装基板や小型電子機器においても安定した熱管理を実現し、電子部品の信頼性向上と長寿命化に貢献します。コンパクトながら実用性の高い放熱ソリューションです。
円形ピンフィンヒートシンク一覧
同シリーズの円形ピンフィンヒートシンクについては製品一覧ページをご覧ください。
お問い合わせ・お見積り
ICK S R 40 x 10のお見積り、納期確認、仕様に関するご質問はお気軽にお問い合わせください。
株式会社アクアス（Fischer Elektronik正規代理店）では、標準品供給から技術サポートまで対応しております。

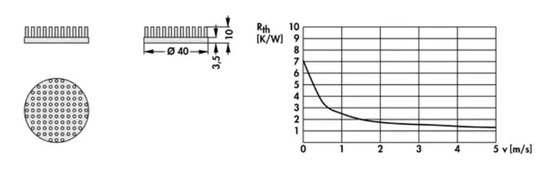

ICK S R 40 x 10 図面
