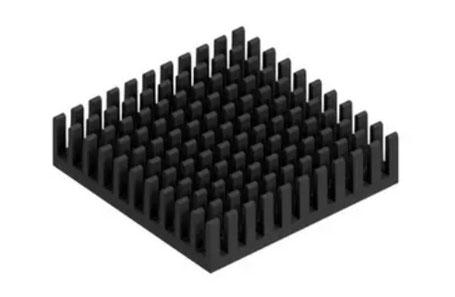

Fischer ElektronikのICK PGA 16×16×10は、40×40×10mmのPGA用ヒートシンクです。熱抵抗3～10.5K/Wの特性を持ち、ICパッケージや高密度実装基板の発熱を効率的に抑制し、安定動作と長寿命化に貢献します。熱伝導シートまたは熱伝導接着剤による簡単な固定方式に対応し、産業機器や電子機器の熱設計に適した高信頼ソリューションです。
特長
-
40×40×10mmのバランス設計
放熱性とコンパクト性を両立したPGAヒートシンクです。 -
熱抵抗3～10.5K/Wの安定した放熱性能
ICや中出力デバイスの温度上昇を抑制します。 -
約12.9Wの放熱に対応
高めの発熱にも対応できる放熱性能を備えています。 -
熱伝導シート・接着剤による簡単取付
ねじ不要で効率的な実装が可能です。 -
ユニバーサルPGA対応設計
幅広いICパッケージに対応します。 -
黒アルマイト処理アルミニウム製
放熱性と耐食性を兼ね備えた構造です。 -
Fischer Elektronik製の高信頼品質
産業用途にも対応する安定した性能です。

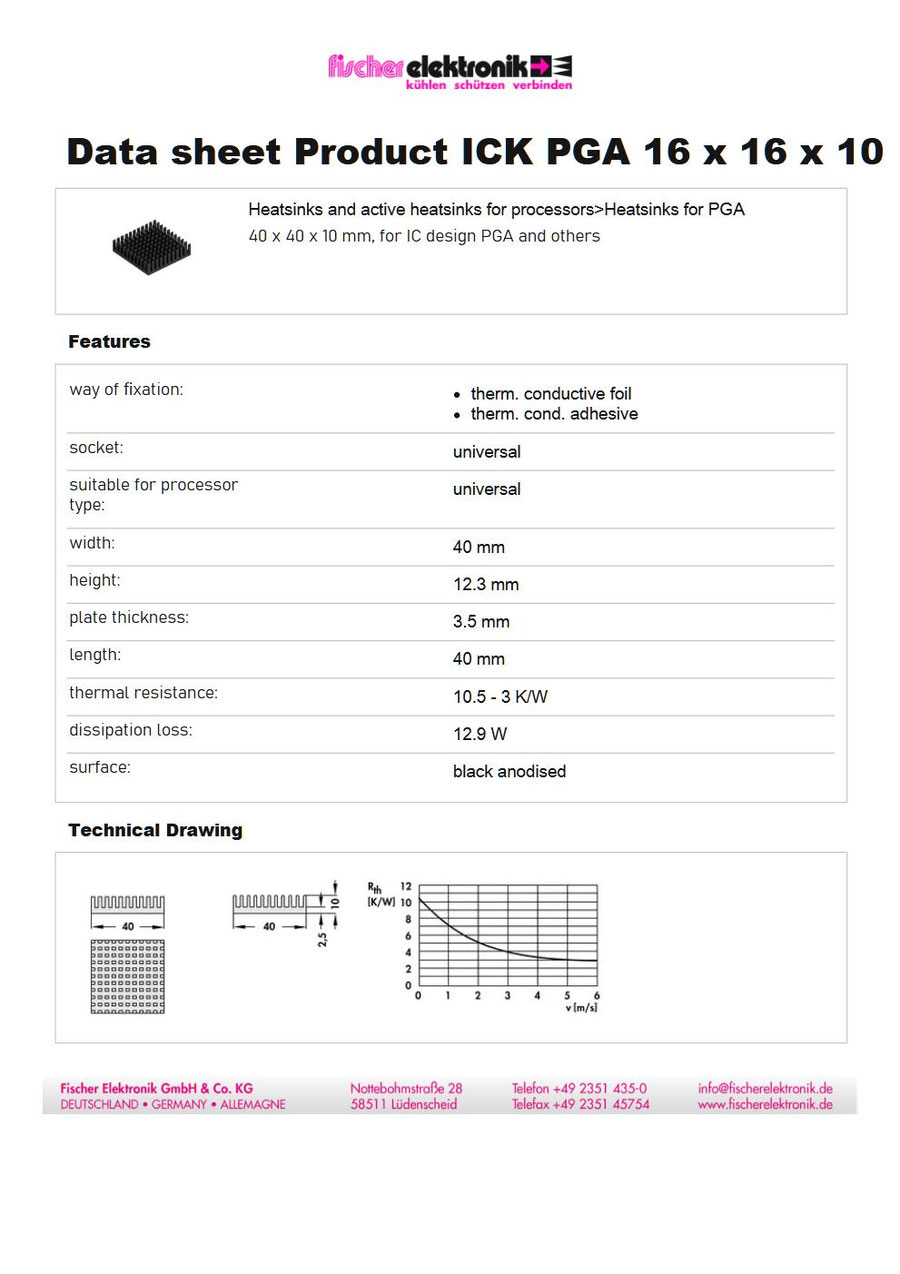

仕様
| 型番 | ICK PGA 16×16×10 |
|---|---|
| メーカー | Fischer Elektronik |
| 外形寸法 | 40 × 40 × 10 mm |
| ベース厚 | 3.5 mm |
| 材質 | アルミニウム |
| 表面処理 | 黒アルマイト |
| 熱抵抗 | 3 ～ 10.5 K/W |
| 許容損失 | 約12.9 W |
| 取付方法 | 熱伝導シート／熱伝導接着剤 |
| 対応ソケット | ユニバーサル（PGA対応） |
| 対応プロセッサ | ユニバーサル |
| 用途 | PGAパッケージ、IC、電子機器の放熱対策 |
PGAヒートシンク一覧
Fischer ElektronikのPGAヒートシンクは、サイズ・放熱性能のバリエーションを豊富にラインナップしています。用途に応じた最適な製品選定が可能です。
お問い合わせ・お見積り
製品選定のご相談、試作・量産のお見積り、技術的なご質問などお気軽にお問い合わせください。
Fischer Elektronik正規代理店として迅速に対応いたします。
※型番「ICK PGA 16 x 16 x 10」をご記載いただくとスムーズです。
