Fischer ElektronikのICK PGA 14×14は、34.5×31.34×16.51mmのPGA用ヒートシンクです。熱抵抗2.3～10K/Wの特性を持ち、ICパッケージや電子基板の発熱を効率的に抑制し、安定動作と長寿命化に貢献します。熱伝導シートまたは熱伝導接着剤による簡単な固定方式に対応し、産業機器や制御機器など幅広い電子用途に適した熱マネジメント部品です。
特長
-
34.5×31.34×16.51mmの高放熱設計
PGAパッケージや中～高発熱ICに適したバランス設計です。 -
熱抵抗2.3～10K/Wの優れた放熱性能
発熱を効率的に抑え、電子機器の安定動作を支えます。 -
約4.9Wの放熱に対応
中出力デバイス向けの安定した熱管理性能を提供します。 -
熱伝導シート・接着剤による簡単取付
ねじ不要で効率的な実装が可能です。 -
ユニバーサルPGA対応設計
幅広いICパッケージに対応します。 -
黒アルマイト処理アルミニウム製
放熱性と耐久性を両立した高信頼構造です。 -
Fischer Elektronik製の安定品質
産業用途でも安心して使用できる品質です。
仕様
| 型番 | ICK PGA 14×14 |
|---|---|
| メーカー | Fischer Elektronik |
| 外形寸法 | 34.5 × 31.34 × 16.51 mm |
| ベース厚 | 5 mm |
| 材質 | アルミニウム |
| 表面処理 | 黒アルマイト |
| 熱抵抗 | 2.3 ～ 10 K/W |
| 許容損失 | 約4.9 W |
| 取付方法 | 熱伝導シート／熱伝導接着剤 |
| 対応ソケット | ユニバーサル（PGA対応） |
| 対応プロセッサ | ユニバーサル |
| 用途 | PGAパッケージ、IC、電子機器の放熱対策 |

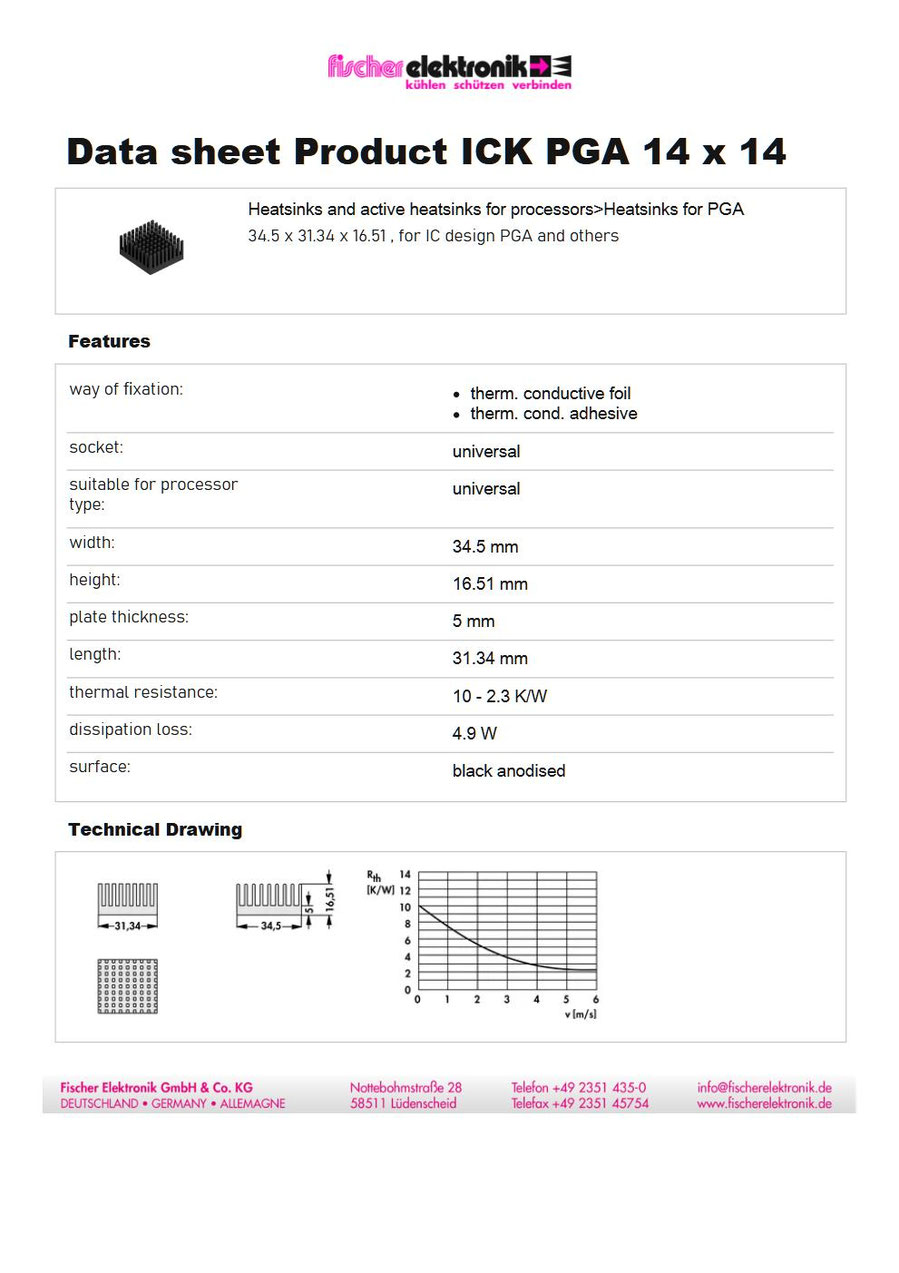

データシート
PGAヒートシンク一覧
Fischer ElektronikのPGAヒートシンクは、サイズ・放熱性能のバリエーションを豊富にラインナップしています。用途に応じた最適な製品選定が可能です。
お問い合わせ・お見積り
製品選定のご相談、試作・量産のお見積り、技術的なご質問などお気軽にお問い合わせください。
Fischer Elektronik正規代理店として迅速に対応いたします。
※型番「ICK PGA 14 x 14」をご記載いただくとスムーズです
