Fischer ElektronikのICK PGA 11×11×12は、27.95×24.76×12.5mmのPGA用ヒートシンクです。熱抵抗3～12.3K/Wの特性を持ち、小型ICや電子基板の発熱を効率的に抑制し、安定動作と長寿命化に貢献します。熱伝導シートまたは熱伝導接着剤による簡単な固定方式に対応し、産業機器や制御機器など幅広い電子用途に適した熱マネジメント部品です。
特長
-
27.95×24.76×12.5mmの標準設計
コンパクトながら放熱性能を確保したPGA対応ヒートシンクです。 -
熱抵抗3～12.3K/Wの安定した放熱性能
ICや低～中出力デバイスの温度上昇を抑制します。 -
約3.9Wの放熱に対応
小型電子機器向けの安定した熱管理を実現します。 -
熱伝導シート・接着剤による簡単取付
ねじ不要で効率的な実装が可能です。 -
ユニバーサルPGA対応設計
幅広いICパッケージに対応します。 -
黒アルマイト処理アルミニウム製
放熱性と耐久性を両立した構造です。 -
Fischer Elektronik製の信頼品質
産業用途にも対応する安定した性能を提供します。

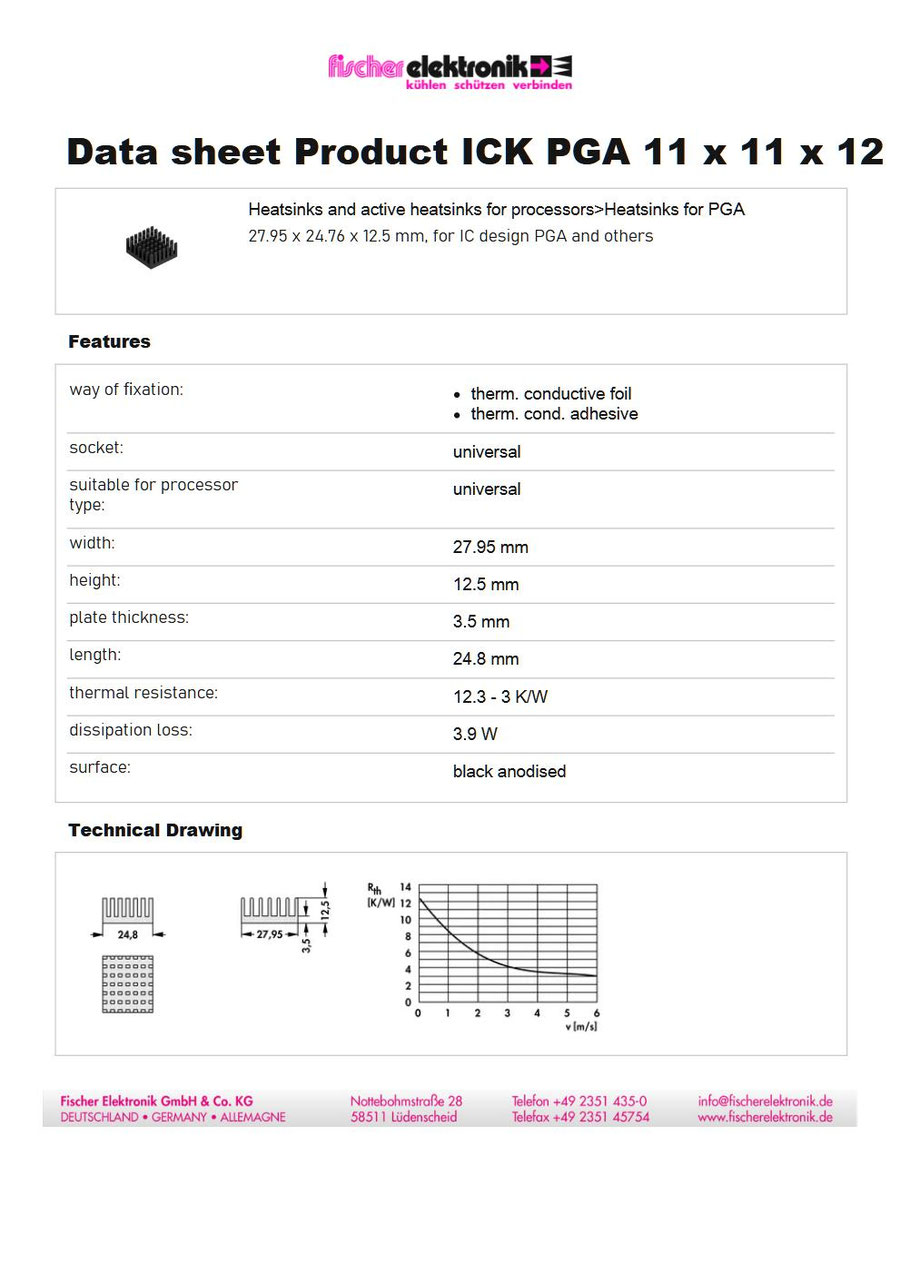

仕様
| 型番 | ICK PGA 11×11×12 |
|---|---|
| メーカー | Fischer Elektronik |
| 外形寸法 | 27.95 × 24.76 × 12.5 mm |
| ベース厚 | 3.5 mm |
| 材質 | アルミニウム |
| 表面処理 | 黒アルマイト |
| 熱抵抗 | 3 ～ 12.3 K/W |
| 許容損失 | 約3.9 W |
| 取付方法 | 熱伝導シート／熱伝導接着剤 |
| 対応ソケット | ユニバーサル（PGA対応） |
| 対応プロセッサ | ユニバーサル |
| 用途 | PGAパッケージ、IC、電子機器の放熱対策 |
PGAヒートシンク一覧
Fischer ElektronikのPGAヒートシンクは、サイズ・放熱性能のバリエーションを豊富にラインナップしています。標準サイズから高放熱タイプまで、用途に応じた最適な製品選定が可能です。
お問い合わせ・お見積り
製品選定のご相談、試作・量産のお見積り、技術的なご質問などお気軽にお問い合わせください。
Fischer Elektronik正規代理店として迅速に対応いたします。
※型番「ICK PGA 11 x 11 x 12」をご記載いただくとスムーズです
