FK 237 SA 220 H（FK237SA220H）は、TO-220パッケージ半導体向けに設計された水平取付タイプのクリップオンヒートシンクです。 Fischer Elektronik製の高品質アルミニウムを採用し、黒色アルマイト処理により優れた放熱性能と耐腐食性を実現しています。
本製品は、基板へ直接はんだ付け可能な錫メッキ付きソルダーラグを備えており、コンパクトな電子機器においても安定した熱管理が可能です。 熱抵抗21K/Wにより、限られたスペースでも効率的な放熱対策を実現します。
特長
- TO-220パッケージ対応ヒートシンク
- クリップオン方式（ネジ不要）で簡単取付
- 水平実装タイプ（基板実装に最適）
- ソルダーラグ（はんだ端子）付きで直接実装可能
- 黒色アルマイト処理による高い放熱性・耐腐食性
- 熱抵抗：21K/W（自然空冷）
用途
本ヒートシンクは以下の用途に最適です：
- 電源回路（スイッチング電源・AC/DC電源）
- MOSFET・トランジスタの放熱対策
- リニアレギュレータ（TO-220）の冷却
- DC-DCコンバータ
- 産業機器・制御装置
- 組込み機器・電子機器全般
仕様
| 型番 | FK 237 SA 220 H（FK237SA220H） |
|---|---|
| 材質 | アルミニウム |
| 表面処理 | 黒色アルマイト、端子部 錫メッキ |
| 対応パッケージ | TO-220 |
| 幅 | 14.5 mm |
| 高さ | 16.75 mm |
| 長さ | 19.05 mm |
| 熱抵抗 | 21 K/W |
| 取付方式 | クリップオン＋はんだ固定（水平実装） |
FAQ
- Q. FK 237 SA 220 Hはネジ固定が必要ですか？
- A. 不要です。クリップオン方式とソルダーラグにより固定します。
- Q. どのデバイスに対応していますか？
- A. TO-220パッケージのMOSFET、トランジスタ、レギュレータに対応しています。
- Q. 放熱性能はどの程度ですか？
- A. 熱抵抗21K/W（自然対流条件下の参考値）により、効率的な放熱性能を発揮します。 使用環境（風速・周囲温度）により放熱性能は変動します。
型番バリエーション
FK 237シリーズは取付方向および仕様により以下のバリエーションがあります。
| 型番 | 仕様 |
|---|---|
| FK 237 SA 220 H | 水平（Horizontal）取付 |
| FK 237 SA 220 V | 垂直（Vertical）取付 |
| FK 237 SA 220 O | ラグなし仕様 |

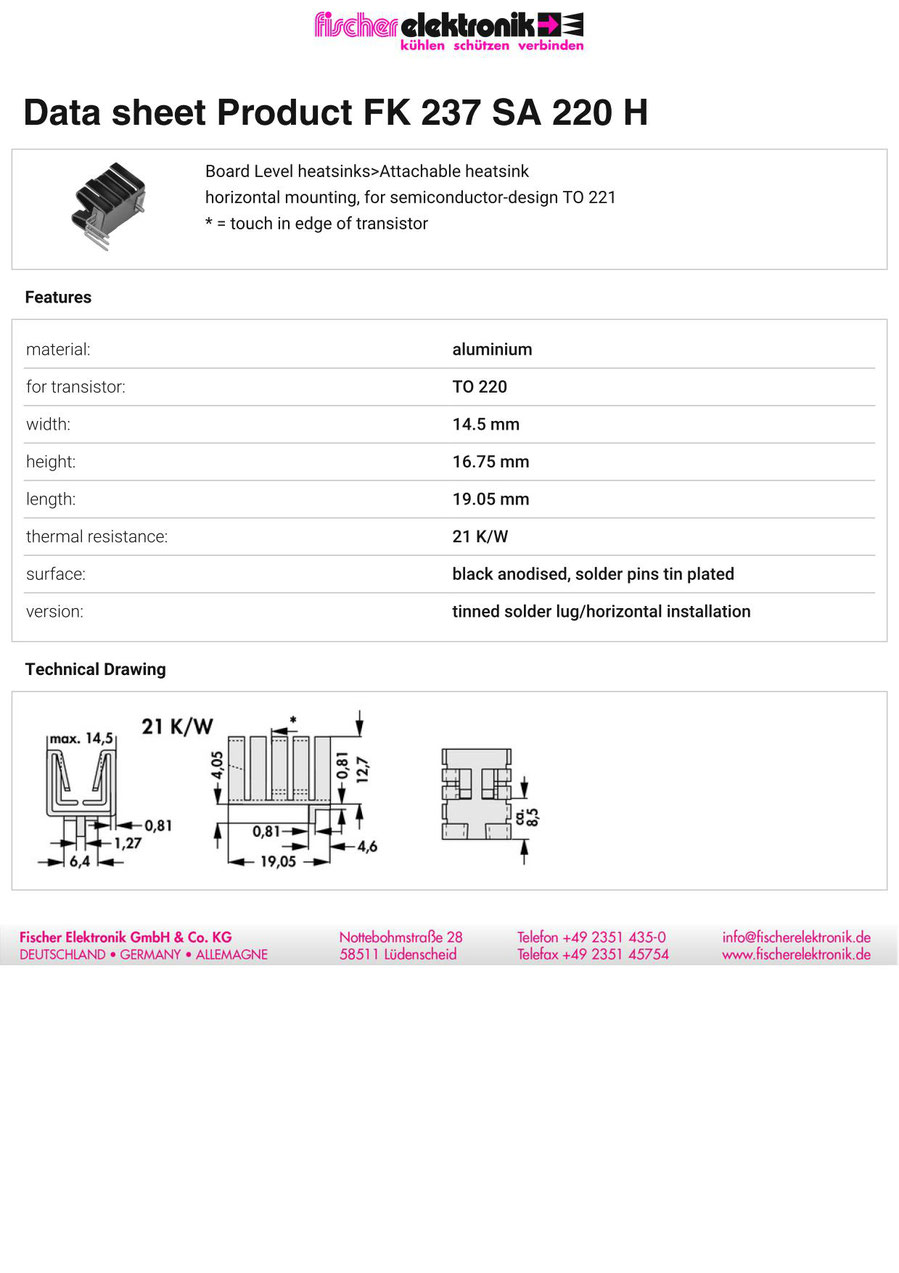

データシート

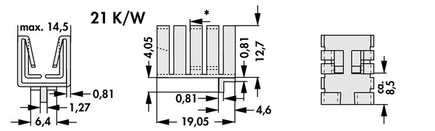

図面データ
クリップオンヒートシンク一覧
TO-220・TO-247など各種パッケージに対応したクリップオンヒートシンクを一覧でご覧いただけます。
