強制空冷用ヒートシンク（圧入フィン・中空構造）
本製品は、大電力用途に対応した強制空冷用ヒートシンクです。用途や要求性能に応じて、圧入フィン構造および中空構造など複数の構造に対応し、低熱抵抗を実現します。高発熱デバイスの効率的な冷却が可能で、外部ファンと組み合わせることで自然空冷では対応が難しい高出力アプリケーションにも対応します。
製品概要
本シリーズは、強制空冷を前提とした高性能ヒートシンクです。ファンと組み合わせることで高い冷却性能を発揮し、大電力機器の放熱対策に適しています。
圧入フィン構造による高密度設計や、中空構造による効率的な空気流路設計など、用途に応じた最適な放熱方式をご提案可能です。一般的なヒートシンクでは対応が難しい高発熱環境にも対応します。
特長
-
低熱抵抗設計（高放熱性能）
各種構造により低熱抵抗を実現し、高発熱デバイスの効率的な冷却が可能です。 -
多様な構造ラインナップ
圧入フィン構造による高密度設計と、中空構造による空気流路最適化に対応 -
大電力用途に対応
IGBTモジュールやインバータなど、高発熱機器に最適 -
柔軟なファン選定
用途に応じて外部ファンを選択可能
用途
- IGBTモジュール
- インバータ装置
- 産業用電源装置
- パワーエレクトロニクス機器
- 大電流・高出力回路
よくある質問（FAQ）
Q. ファンは付属していますか？
A. 本製品はヒートシンク単体のため、ファンは付属していません。別途ご用意ください。
Q. どのような用途に向いていますか？
A. IGBTやインバータなど、大電力用途の放熱対策に適しています。
Q. 量産対応は可能ですか？
A. 正規代理店としてメーカーと連携し、試作から量産まで一貫してサポートいたします。
Product Overview (English)
High-performance heatsinks for forced air cooling applications. Designed for high power electronics such as IGBT modules and inverters, with low thermal resistance and optimized airflow structure.
SK 158
強制空冷用ヒートシンク （圧入フィンタイプ）
幅300 x 高さ83.5mm
長さ：200 mm / 300 mm / 400 mm / 500 mm / 600 mm
熱抵抗値：0.3 - 0.13 K/W
表面処理：黒アルマイト（SA）、ナチュラルカラーアルマイト（ME)、脱脂（AL)

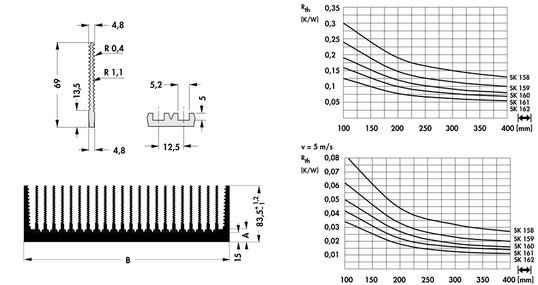

SK 159
強制空冷用ヒートシンク （圧入フィンタイプ）
幅400 x 高さ83.5mm
長さ：200 mm / 300 mm / 400 mm / 500 mm / 600 mm
熱抵抗値：0.235 - 0.1 K/W
表面処理：黒アルマイト（SA）、ナチュラルカラーアルマイト（ME)、脱脂（AL)
SK 160
強制空冷用ヒートシンク （圧入フィンタイプ）
幅500 x 高さ83.5mm
長さ：200 mm / 300 mm / 400 mm / 500 mm / 600 mm
熱抵抗値：0.19 - 0.08 K/W
表面処理：黒アルマイト（SA）、ナチュラルカラーアルマイト（ME)、脱脂（AL)
SK 161
強制空冷用ヒートシンク （圧入フィンタイプ）
幅600 x 高さ83.5mm
長さ：200 mm / 300 mm / 400 mm / 500 mm / 600 mm
熱抵抗値：0.155 - 0.07 K/W
表面処理：黒アルマイト（SA）、ナチュラルカラーアルマイト（ME)、脱脂（AL)
SK 162
強制空冷用ヒートシンク （圧入フィンタイプ）
幅750 x 高さ83.5mm
長さ：200 mm / 300 mm / 400 mm / 500 mm / 600 mm
熱抵抗値：0.125 - 0.055 K/W
表面処理：黒アルマイト（SA）、ナチュラルカラーアルマイト（ME)、脱脂（AL)
SK 497
強制空冷用ヒートシンク 中空タイプ
幅165 x 高さ84mm
長さ：150 mm / 200 mm / 250 mm / 300 mm / 1000 mm
熱抵抗値：0.076 - 0.038 K/W
表面処理：黒アルマイト（SA)、AL（脱脂）

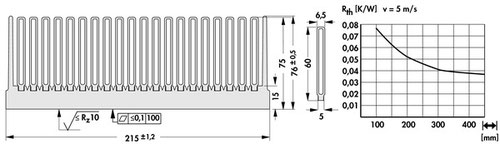

SK 498
強制空冷用ヒートシンク 中空タイプ
幅215 x 高さ76mm
長さ：150 mm / 200 mm / 250 mm / 300 mm / 1000 mm
熱抵抗値：0.077 - 0.038 K/W
表面処理：黒アルマイト（SA)、AL（脱脂）

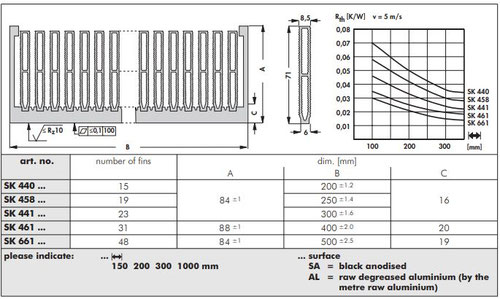

SK440 / SK441 / SK458 / SK461 / SK661
強制空冷用ヒートシンク 中空タイプ
| シリーズ | SK440 | SK458 | SK441 | SK461 | SK661 |
| フィン枚数 | 15 | 19 | 23 | 31 | 48 |
| サイズ | 幅200 x 高さ84 mm | 幅250 x 高さ84 mm | 幅300 x 高さ84 mm | 幅400 x 高さ88 mm | 幅500 x 高さ84 mm |
| 長さ | 150 mm / 200 mm / 300 mm / 1000 mm | 200 mm / 300 mm / 1000 mm | |||
| 熱抵抗値 | 0.07 - 0.034 K/W | 0.058 - 0.028 K/W | 0.046 - 0.022 K/W | 0.035 - 0.018 K/W | 0.03 - 0.013 K/W |
| 表面処理 | 黒アルマイト（SA)、AL（脱脂） | ||||
