スプリングロック（SMTシリーズ）は、基板やパネルを工具不要で固定・解除できるロック機構部品です。
スプリング構造により公差を吸収し、安定したクランプ力と優れた操作性を実現します。
また、SMT（表面実装）対応により自動実装ラインでの組立が可能で、生産効率の向上と作業コスト削減に貢献します。
振動環境でも緩みにくい設計のため、産業機器・通信機器・サーバー用途など幅広い分野で採用されています。
関連資料：スプリングロック式 紹介動画 / 英文カタログ
スプリングロックの特徴
- 緩み防止機構により、2枚のパネルや基板を確実に固定
- スプリング構造が公差を吸収し、安定したクランプ力を実現
- 工具不要で簡単に着脱可能、メンテナンス性向上
- SMT（表面実装）対応により自動実装ラインに適合
- ステンレス製で高耐久・耐腐食性に優れる
スプリングロックのメリット
- 作業時間の短縮（工具不要でワンタッチ固定）
- 振動環境でも緩みにくく高い信頼性
- 繰り返し使用が可能でメンテナンス性に優れる
- 自動実装対応により生産効率向上・人件費削減
- 公差吸収により設計自由度が向上
用途・使用例
- 電子機器の基板（PCB）固定
- 通信機器・ネットワーク機器
- サーバー・データセンター機器
- 産業機器・制御装置
- 医療機器・精密機器
ネジ固定との違い
| 項目 | スプリングロック | ネジ固定 |
|---|---|---|
| 作業性 | 工具不要でワンタッチ | 工具が必要 |
| 作業時間 | 短い | 長い |
| メンテナンス | 繰り返し着脱が容易 | 脱着に時間がかかる |
| 振動対策 | 緩みにくい | 緩み対策が必要 |
製品仕様
- キャップ：ステンレス（300系）
- リベット：ステンレス（300系）
- スプリング：ステンレス（300系）
- フェルール：炭素鋼（錫メッキ）
- 対応：SMT（表面実装）
導入メリット（製造現場向け）
- 自動実装により品質のばらつきを低減
- 組立工程の自動化で生産性向上
- 人的作業の削減によるコストダウン
- 安定した固定力により製品信頼性向上
よくある質問（FAQ）
Q. スプリングロックとは何ですか？
基板やパネルを工具不要で固定・解除できるロック機構部品です。スプリング構造により安定した固定力を維持します。
Q. SMT対応とは何ですか？
表面実装技術（SMT）に対応しており、自動実装ラインでの取り付けが可能です。
Q. 振動環境でも使用できますか？
はい。緩み防止構造により振動のある環境でも安定した固定が可能です。
Q. ネジとの違いは何ですか？
工具不要で着脱できるため作業時間を大幅に短縮でき、メンテナンス性にも優れています。

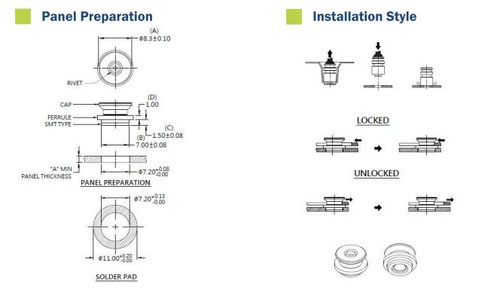

主な寸法（Dimensions）
スプリングロック（SMTシリーズ）の主な寸法仕様は以下の通りです。設計時にはパネル厚や取付条件に応じた選定が必要です。
製品寸法
添付の英文カタログにてご確認いただけます。
基板加工仕様
- 推奨取付穴径：φ7.20 mm（公差あり）
- はんだパッド径：φ7.20 mm / φ11.00 mm
- 基板厚：1.6 mm以上
設計・実装上の注意点
- SMT実装に対応したランド設計が必要です
- 板厚に応じた適切な型番選定を行ってください
- 公差を考慮した設計により安定した固定が可能です
- リフロー工程を考慮した材料選定がされています
詳細な寸法図やCADデータについては、お問い合わせください。
製品に関するお問い合わせ・資料ダウンロード
スプリングロック（SMTシリーズ）の仕様詳細、選定方法、導入に関するご相談など、お気軽にお問い合わせください。 図面データ（PDF・CAD）の提供も可能です。
