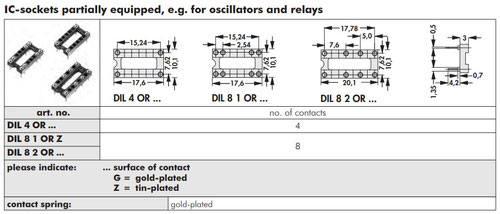

【技術的特徴：信頼性の根拠】

• 耐振動15g / 耐衝撃50g の堅牢設計 激しい往復運動を伴うロボットの可動部や、建設機械の制御盤など、一般的なソケットでは接触不安が生じる環境でも、4方向からICピンを包み込む「4点接触（4枚爪）」構造が確実な通電を維持します。

• 経年変化を抑える「内部金メッキ」標準仕様 内部コンタクト（Clip）には、優れたバネ特性を持つベリリウム銅に金メッキ（0.25µm）を施したパーツを全モデルで採用。酸化や腐食による接触抵抗の増大を長期にわたって防ぎます。

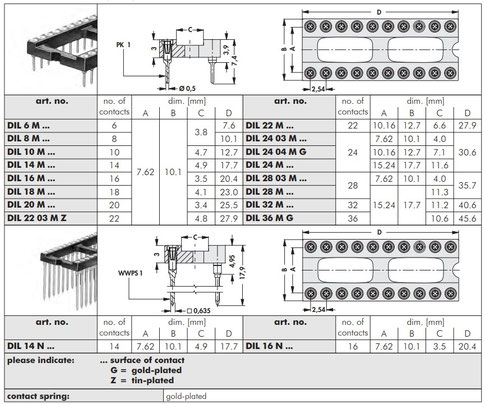

【DIL M / N シリーズ：基本仕様】

• 接触構造： 高信頼 4枚爪（4-finger） ／ ベリリウム銅（CuBe）採用

• 表面処理：

  • 内部（バネ）： 金メッキ（Au）標準

  • 外部（スリーブ）： 金メッキ（G） または 錫メッキ（Z）から選択

• 物理的強度： 耐振動 15g ／ 耐衝撃 50g（産業・防衛グレード）

• 耐熱性能： -40℃ ～ +200℃（リフロー 260℃/10秒 対応）

• 実装タイプ： DIP（スルーホール）

• 電気的特性： 公称 1.5A / 150V DC、接触抵抗 10mΩ以下

• 適合オスピン径：

  • 丸ピン： 0.40mm ～ 0.56mm径

  • 角ピン： 0.22 × 0.25mm ～ 0.40 × 0.55mm

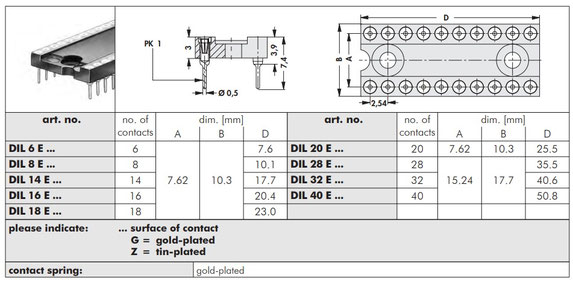

【DIL E シリーズ独自の特長】

クローズドボトム構造： ソケット底部が閉じているため、はんだ付け時のフラックス侵入を物理的にシャットアウトし、接触不良のリスクを低減します。

【DIL E シリーズ：基本仕様】

（高信頼ICソケット：クローズドボトム・固定穴付タイプ）

• 接触構造： 高信頼 4枚爪（4-finger） ／ ベリリウム銅（CuBe）採用

• 表面処理：

  • 内部（バネ）： 金メッキ（Au）標準

  • 外部（スリーブ）： 金メッキ（G） または 錫メッキ（Z）から選択

• 物理的強度： 耐振動 15g ／ 耐衝撃 50g（産業・防衛グレード）

  • ※挿入力 1.8 N ／ 抜去力 1.4 N

• 耐熱性能： -40℃ ～ +200℃（リフロー 260℃/10秒 対応）

• 実装タイプ： DIP（スルーホール）

• 電気的特性： * 公称 1.5A / 150V DC

  • 接触抵抗 4mΩ（初期）／ 7mΩ（1,000回着脱後）

• 適合オスピン径：

  • 丸ピン： 0.40mm ～ 0.56mm径

  • 角ピン： 0.22 × 0.25mm ～ 0.40 × 0.55mm

• ピン材質： 高精度旋削ピン ／ 黄銅（CuZn合金）採用

• 表面処理（スリーブ）：

  • 金メッキ（G）： ニッケル下地 ＋ 金メッキ（Ni+≥0.2µm Au）

  • 錫メッキ（Z）： ニッケル下地 ＋ 錫メッキ（Ni+4...6µm Sn）

• 物理的強度： 耐振動 15g ／ 耐衝撃 50g（ソケット側と共通の堅牢性）

• 耐熱性能： -40℃ ～ +200℃（リフロー 260℃/10秒 対応）

• 電気的特性： * 公称 1.5A / 150V DC

• 接触抵抗（初期）： 4mΩ
• 接触抵抗（1,000回着脱後）： 7mΩ

• 絶縁体： PPS（ガラスフィラー入り）、難燃性 UL 94 V-0

• 実装タイプ： DIP（スルーホール）

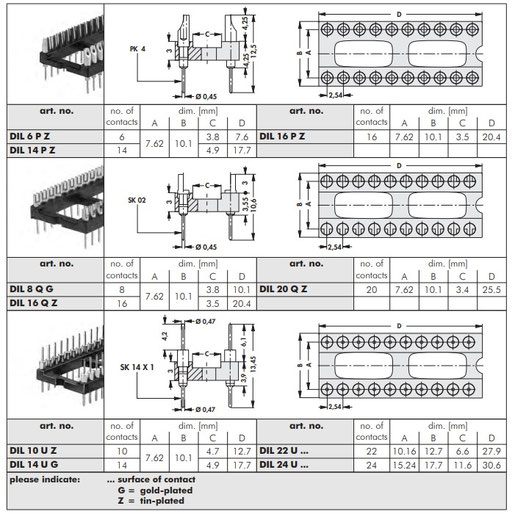

DIL M/Nシリーズ（ソケット）と組み合わせて使用する、高精度旋削ピン採用のアダプタ群です。用途に合わせて、ピンの長さや形状が異なる4つのシリーズから選択いただけます。

【DIL P / Q / U シリーズ：共通テクニカル仕様】

（ICプラグ / アダプタ共通：形状により標準表面処理が異なります）

• ピン材質： 高精度旋削ピン ／ 黄銅（CuZn合金）採用

• 表面処理（スリーブ）：

  • 金メッキ（Qシリーズ標準）： ニッケル下地 ＋ 金メッキ（Ni+≥0.2µm Au）

  • すずメッキ（P / Uシリーズ標準）： ニッケル下地 ＋ すずメッキ（Ni+4...6µm Sn）

  • ※各シリーズとも、ご注文により金/すずの選択が可能です。

• 物理的強度（産業・防衛グレード）：

  • 耐振動： 最大 15g

  • 耐衝撃： 50g

• 耐熱性能（リフロー対応）： -40℃ ～ +200℃（260℃/10秒 対応）

• 絶縁体材質： PPS GF（ガラスフィラー入り） ／ 難燃性 UL 94 V-0

• 電気的特性：

  • 接触抵抗（初期）： 4mΩ

  • 接触抵抗（1,000回着脱後）： 7mΩ

  • 公称電流 / 電圧： 1.5A / 150V DC

  • 絶縁抵抗： >10¹² Ω・m

【DIL PEK シリーズ：基本仕様】

（高信頼ICソケット：IC抽出レバー／エジェクター付タイプ）

• 接触構造： 高信頼 4枚爪（4-finger） ／ ベリリウム銅（CuBe）採用

• 表面処理：

  • 内部（バネ）： 厚膜金メッキ（0.75µm Au） 標準

  • 外部（スリーブ）： 金メッキ（G）

• 物理的強度： 耐振動 15g ／ 耐衝撃 50g（産業・防衛グレード）

  • ※挿入力 1.8 N ／ 抜去力 1.4 N

• 耐熱性能： -40℃ ～ +200℃（リフロー 260℃/10秒 対応）

• 実装タイプ： DIP（スルーホール）

• 電気的特性：

  • 公称 1.5A / 150V DC

  • 接触抵抗 4mΩ（初期）／ 7mΩ（1,000回着脱後）

• 適合オスピン径：

  • 丸ピン： 0.40mm ～ 0.56mm径

  • 角ピン： 0.22 × 0.25mm ～ 0.40 × 0.55mm

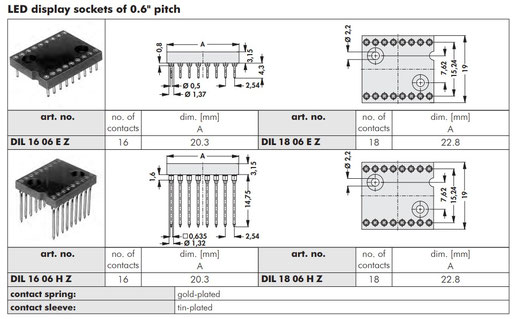

【DIL 16/18 06 シリーズ：基本仕様】

• 接触構造： 高信頼 4枚爪（4-finger） ／ ベリリウム銅（CuBe）採用

• 表面処理：

  • 内部（バネ）： 金メッキ（Ni+0.25µm Au）標準

  • 外部（スリーブ）： 錫メッキ（Ni+4...6µm Sn） 標準

• 物理的強度： 耐振動 15g ／ 耐衝撃 50g（産業・防衛グレード）

  • ※挿入力 1.8 N ／ 抜去力 1.4 N

• 耐熱性能： -40℃ ～ +200℃（リフロー 260℃/10秒 対応）

• 実装タイプ： DIP（スルーホール）／ ロングピン仕様あり

• 電気的特性：

  • 公称 1.5A / 150V DC

  • 接触抵抗 4mΩ（初期）／ 7mΩ（1,000回着脱後）

• 適合オスピン径：

  • 丸ピン： 0.40mm ～ 0.56mm径

  • 角ピン： 0.22 × 0.25mm ～ 0.40 × 0.55mm

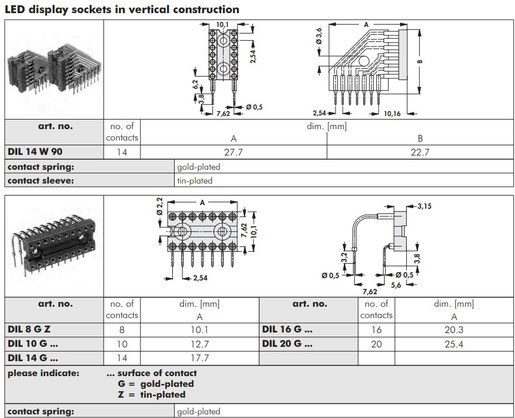

【DIL G シリーズ：基本仕様】

• 接触構造： 高信頼 4枚爪（4-finger） ／ ベリリウム銅（CuBe）採用

• 表面処理：

  • 内部（バネ）： 厚膜金メッキ（Ni+0.75µm Au） 標準

  • 外部（スリーブ）： 錫メッキ（Ni+4...6µm Sn） 標準

  • ※外部スリーブは金メッキ（G）も選択可能です。

• 物理的強度： 耐振動 15g ／ 耐衝撃 50g（産業・防衛グレード）

  • ※挿入力 1.8 N ／ 抜去力 1.4 N

• 耐熱性能： -40℃ ～ +200℃（リフロー 260℃/10秒 対応）

• 実装タイプ： 90°アングル（スルーホール）

• 電気的特性：

  • 公称 1.5A / 150V DC

  • 接触抵抗 4mΩ（初期）／ 7mΩ（1,000回着脱後）

• 適合オスピン径：

  • 丸ピン： 0.40mm ～ 0.56mm径

  • 角ピン： 0.22 × 0.25mm ～ 0.40 × 0.55mm

【DILS シリーズ：基本仕様】

• 接触構造： 高精度旋削ピン ／ 黄銅（CuZn合金）採用

• 表面処理：

  • ピン（外部）： 金メッキ（Ni+≥0.2µm Au） 標準

• 物理的強度： 耐振動 15g ／ 耐衝撃 50g（産業・防衛グレード）

• 耐熱性能： -40℃ ～ +200℃（リフロー 260℃/10秒 対応）

• 実装タイプ： DIP（スルーホール）

• 電気的特性：

  • 公称 1.5A / 150V DC

  • 接触抵抗 4mΩ（初期）／ 7mΩ（1,000回着脱後）

  • ※試験電圧 1,000 V クリア

• 絶縁・環境性能：

  • 絶縁体材質： PPS GF（ガラスフィラー入り） ／ 難燃性 UL 94 V-0

  • 特定絶縁抵抗： >10¹² Ω·m

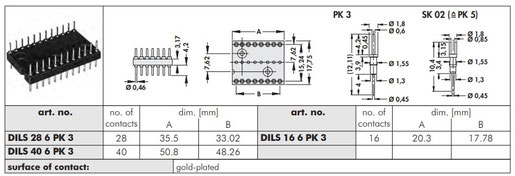

【DILS 06 シリーズ：基本仕様】

• 接触構造： 高精度旋削ピン ／ 黄銅（CuZn合金）採用

• 表面処理：

  • ピン（外部）： 金メッキ（Ni+≥0.2µm Au） 標準

• 物理的強度： 耐振動 15g ／ 耐衝撃 50g（産業・防衛グレード）

• 耐熱性能： -40℃ ～ +200℃（リフロー 260℃/10秒 対応）

• 実装タイプ： DIP（スルーホール）

• 電気的特性：

  • 公称 1.5A / 150V DC

  • 接触抵抗 4mΩ（初期）／ 7mΩ（1,000回着脱後）

• 絶縁・環境性能：

  • 絶縁体材質： PPS GF（ガラスフィラー入り） ／ 難燃性 UL 94 V-0

  • 特定絶縁抵抗： >10¹² Ω·m

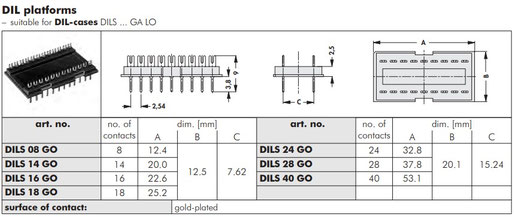

【DILS GO シリーズ：基本仕様】

• 構造： 部品実装用U字ターミナル ／ 黄銅（CuZn合金）

• 表面処理：

  • コンタクト： 金メッキ（Ni+≥0.2µm Au） 標準

• 物理的強度： 耐振動 15g ／ 耐衝撃 50g（産業・防衛グレード）

• 耐熱性能： -40℃ ～ +200℃（リフロー 260℃/10秒 対応）

• 実装タイプ： DIP（スルーホール）

• 電気的特性：

  • 公称 1.5A / 150V DC

  • 接触抵抗 4mΩ（初期）／ 7mΩ（1,000回着脱後）

  • 耐電圧 1,000 V クリア

• 絶縁・環境性能：

  • 絶縁体材質： PPS GF（ガラスフィラー入り） ／ 難燃性 UL 94 V-0

  • 特定絶縁抵抗： >10¹² Ω·m

• 適合性： DILSシリーズのプラットフォームに完璧に適合。

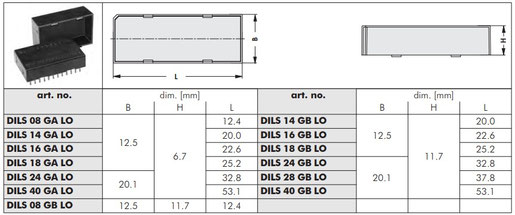

• バリエーション： 高さ 6.7mm（GA）および 11.7mm（GB）を用意。実装部品の高さに合わせて選択可能です。

• 保護性能： 外部からの接触や埃を防ぎ、システムの長期信頼性を向上させます。

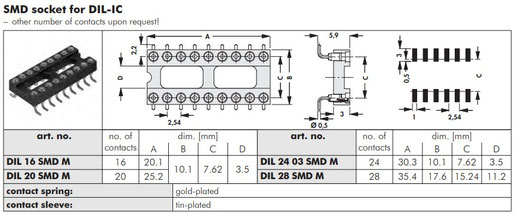

「DIL SMD M シリーズ」等のソケットに完璧に適合し、基板間接続やモジュールのプラグイン化を実現するプラグです。

【DIL SMD M：詳細スペック】

• コンタクト構造： 高信頼 4枚爪（4 lamellas） ／ ベリリウム銅（CuBe）採用

• 表面処理（内部バネ）： 金メッキ（Ni+0.25µm Au）

• 表面処理（スリーブ）： 錫メッキ（Ni+4...6µm Sn） または 金メッキ（Ni+≥0.2µm Au）

• 物理的性能：

  • 挿入力 / 抜去力： 1.8 N / 1.4 N

  • 耐振動 / 耐衝撃： 15g / 50g

• 耐熱性能： -40℃ ～ +200℃（リフロー 260℃/10秒 対応）

• 電気的特性：

  • 定格電流 / 電圧： 1.5A / 150V DC

  • 絶縁体材質： PPS GF（ガラスフィラー入り） ／ 難燃性 UL 94 V-0

• 適合オスピン径：

  • 丸ピン： Ø0.40mm ～ 0.56mm

  • 角ピン： 0.22×0.25mm ～ 0.40×0.55mm

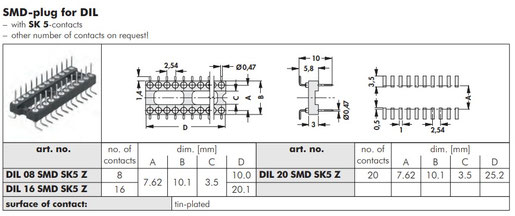

DIL SMD SK5 Z：適合表面実装用アダプタプラグ

上記「DIL SMD M シリーズ」に完璧に適合し、基板間接続やモジュールのプラグイン化を実現する専用プラグです。
