SGV Kシリーズ ヒートシンク付きアルミケース | Fischer Elektronik

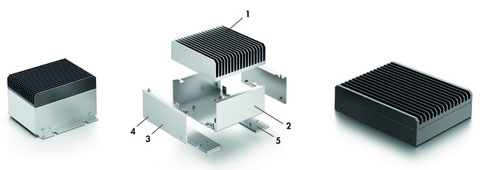

１．ヒートシンク
２．ベースプレート
３．サイドパネル（2枚）
４．固定具
５．取付ブラケット（オプション）
黒アルマイト品（末尾SA）、白アルマイト品（末尾ME）から選択
SGV K 30 100
| A： | 30 mm |
| B ： | 100 mm |
| C ： | 100 mm |
| D ： | 48.9 mm |
| E : | 73.7 mm |
| F ： | 25 mm |
| スレッドスリーブの高さ: | 6 mm |
| 黒アルマイト品 | 白アルマイト品 | |
| 標準品 | SGV K 30 100 SA |
SGV K 30 100 ME |
| 取付ブラケット付き | SGV K 30 100 SA L | SGV K 30 100 ME L |

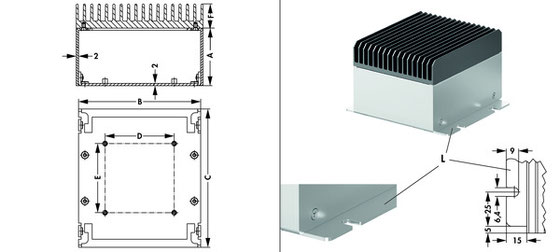

SGV K 30 150
| A： | 30 mm |
| B ： | 150 mm |
| C ： | 120 mm |
| D ： | 88.9 mm |
| E : | 93.7 mm |
| F ： | 27 mm |
| スレッドスリーブの高さ: | 6 mm |
| 黒アルマイト品 | 白アルマイト品 | |
| 標準品 | SGV K 30 150 SA |
SGV K 30 150 ME |
| 取付ブラケット付き | SGV K 30 150 SA L | SGV K 30 150 ME L |
SGV K 50 150
| A： | 50 mm |
| B ： | 150 mm |
| C ： | 180 mm |
| D ： | 88.9 mm |
| E : | 153.7 mm |
| F ： | 27 mm |
| スレッドスリーブの高さ: | 6 mm |
| 黒アルマイト品 | 白アルマイト品 | |
| 標準品 | SGV K 50 150 SA |
SGV K 50 150 ME |
| 取付ブラケット付き | SGV K 50 150 SA L | SGV K 50 150 ME L |
SGV K 85 250
| A： | 85 mm |
| B ： | 250 mm |
| C ： | 240 mm |
| D ： | 222.3 mm |
| E : | 213.7 mm |
| F ： | 28 mm |
| スレッドスリーブの高さ: | 6 mm |
| 黒アルマイト品 | 白アルマイト品 | |
| 標準品 | SGV K 85 250 SA |
SGV K 85 250 ME |
| 取付ブラケット付き | SGV K 85 250 SA L | SGV K 85 250 ME L |
