SL 3は、SL 1シリーズのライトアングル（90°）タイプにあたるピンヘッダです。
2.54mmピッチのスルーホール実装（THT）に対応し、基板側面方向への配線・実装に最適化されています。
省スペース設計と高信頼接続を両立した角度付きコネクタです。
■ 特長
- SL 1シリーズのライトアングル（90°）タイプ
- 2.54mmピッチの標準基板フットプリント
- 省スペース配線・横方向接続に対応
- 0.635mm角ピンによる高い接触信頼性
- リフローはんだ付け対応（260℃ / 10秒）
■ 主な仕様
| 項目 | 仕様 |
|---|---|
| ピッチ | 2.54mm |
| 列数 | 1列 |
| ピン構造 | ライトアングル（90°） |
| ピンサイズ | 0.635mm（角ピン） |
| 接触材質 | CuSn（青銅）合金 |
| 表面処理 | 選択金メッキ / 金メッキ / スズメッキ |
| 定格電流 | 3A |
| 定格電圧 | 250V AC |
| 試験電圧 | 2000V |
| 接触抵抗 | ≤5mΩ |
| 絶縁抵抗 | >107 Ω・m |
| 絶縁材質 | PA 4.6 GF（ガラス繊維入りポリアミド） |
| 温度範囲 | -40℃ ～ +163℃ |
| はんだ耐熱 | 260℃ / 10秒 |
| 難燃性 | UL 94 V-0 |
| 実装方式 | スルーホール（THT） |

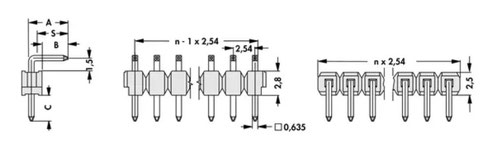

■ 寸法データ一覧
| アート番号 | A [mm] | B [mm] | C [mm] | S [mm] |
|---|---|---|---|---|
| SL 3 025 | 4.5 | 3.0 | 5.8 | 5 |
| SL 3 053 | 6.9 | 5.4 | ||
| SL 3 080 | 9.5 | 8.0 | ||
| SL 3 101 | 11.6 | 10.1 | 6 | |
| SL 3 131 | 14.6 | 13.1 | ||
| SL 3 152 | 16.7 | 15.2 | ||
| SL 3 182 | 19.7 | 18.2 | ||
| SL 3 207 | 22.2 | 20.7 |
■ 用途
- 基板端子の横方向引き出し
- 省スペース配線設計
- 制御機器・産業機器
- 通信機器・組み込みシステム
■ 適した用途
- 基板高さ方向のスペースを抑えたい設計
- ケーブルを基板側面方向へ逃がしたい場合
- 高密度実装における配線最適化
■ 注文時の指定事項
please indicate
-
コンタクトピン数（no. of contacts）
1–36ピン -
接点表面処理（surface of contact）
S = 選択金メッキ（selective gold plated）
G = 金メッキ（gold plated）
Z = スズメッキ（tin plated）
