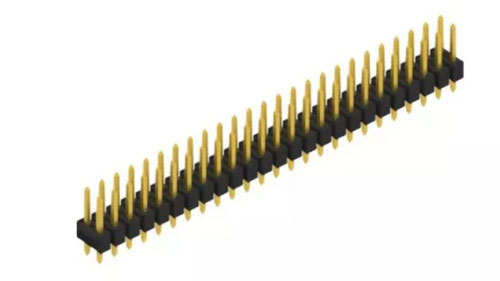

SL 2は、SL 1シリーズの2列タイプにあたるストレート型ピンヘッダです。
2.54mmピッチのスルーホール実装（THT）に対応し、0.635mm角ピンによる安定した基板間接続を実現します。
SL 1と同一の寸法バリエーション・高さ設計を採用し、2列構成による高密度実装に対応しています。
■ 特長
- SL 1シリーズの2列タイプ（高密度実装対応）
- 2.54mmピッチの標準フットプリント
- 2-72ピンから選択可能
- 0.635mm角ピンによる高い接触信頼性
- ストレート構造で基板間接続に最適
- SL 1と同一の寸法・高さバリエーション
- リフローはんだ付け対応（260℃ / 10秒）
■ 主な仕様
| 項目 | 仕様 |
|---|---|
| ピッチ | 2.54mm |
| 列数 | 2列 |
| ピンサイズ | 0.635mm（角ピン） |
| 接触材質 | CuSn（青銅）合金 |
| 表面処理 | 選択金メッキ / 金メッキ / スズメッキ |
| 接触部処理 | Ni + ≥0.2µm Au / Ni + 4～6µm Sn |
| 定格電流 | 3A |
| 定格電圧 | 250V AC |
| 試験電圧 | 2000V |
| 接触抵抗 | ≤5mΩ |
| 絶縁抵抗 | >107 Ω・m |
| 絶縁材質 | PA 4.6 GF（ガラス繊維入りポリアミド） |
| 温度範囲 | -40℃ ～ +163℃ |
| はんだ耐熱 | 260℃ / 10秒 |
| 難燃性 | UL 94 V-0 |
| 実装方式 | スルーホール（THT） |

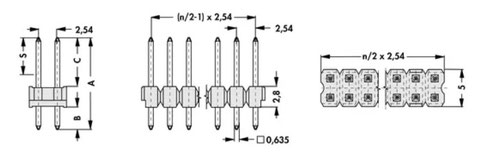

■ 寸法バリエーション
SL 2シリーズは、SL 1と同一の寸法バリエーション（A・B・C・S寸法）を採用しています。
| 型番 | 総長さ (A) | 基板上高さ (B) | ピン長 (C) | プラグイン長 (S) |
|---|---|---|---|---|
| SL 2 025 | 11.2 mm | 2.6 mm | 5.8 mm | 4.0 mm |
| SL 2 053 | 13.9 mm | 5.8 mm | 5.3 mm | 5.0 mm |
| SL 2 078 | 16.4 mm | 5.8 mm | 7.8 mm | 5.0 mm |
| SL 2 104 | 19.0 mm | 5.8 mm | 10.4 mm | 5.0 mm |
| SL 2 128 | 21.4 mm | 5.8 mm | 12.8 mm | 6.0 mm |
| SL 2 154 | 24.0 mm | 5.8 mm | 15.4 mm | 6.0 mm |
| SL 2 179 | 26.5 mm | 5.8 mm | 17.9 mm | 6.0 mm |
| SL 2 230 | 31.6 mm | 5.8 mm | 23.0 mm | 6.0 mm |
■ 用途
- 高密度基板間接続（2列インターフェース）
- メイン基板とサブ基板の多信号接続
- 制御基板・産業機器・電源ユニット
- 通信機器・組み込み機器
■ 適した使用ケース
- SL 1ではピン数が不足する高密度接続用途
- 2列構成で信号数を増やしたい場合
- 2.54mmピッチで信頼性の高い多列接続が必要
- リフロー工程で一括実装したい場合
SL 1と同一寸法で、2列化による高密度接続を実現する拡張シリーズです。
■ 比較シリーズ
- SL 1（1列ストレートタイプ）
- SL 3（角ピン・ライトアングルタイプ）
- MK 05（丸ピン・ストレートタイプ）
■ お問い合わせ
製品選定・仕様確認などお気軽にご相談ください。用途に応じて最適なピン数・メッキ仕様をご提案します。
