SL 1は、2.54mmピッチのスルーホール実装（THT）対応ストレート型ピンヘッダです。
0.635mm角ピンを採用し、基板に対して垂直方向の安定した接続を実現します。
■ 特長
- ストレート（垂直）構造による標準的な基板間接続に対応
- 0.635mm角ピンによる確実で安定した接触性能
- ニッケル下地＋金 / スズメッキによる高い耐食性
- リフローはんだ付け対応（260℃ / 10秒）
- 1～36ピンまで柔軟に対応
■ 主な仕様
| 項目 | 仕様 |
|---|---|
| ピッチ | 2.54mm |
| 列数 | 1列 |
| ピン数 | 1～36ピン |
| ピンサイズ | 0.635mm（角ピン） |
| 接触材質 | CuSn（青銅）合金 |
| 表面処理 | 選択金メッキ / 金メッキ / スズメッキ |
| 接触部処理 | Ni + ≥0.2µm Au / Ni + 4～6µm Sn |
| 定格電流 | 3A |
| 定格電圧 | 250V AC |
| 試験電圧 | 2000V |
| 接触抵抗 | ≤5mΩ |
| 絶縁抵抗 | >107 Ω・m |
| 絶縁材質 | PA 4.6 GF（ガラス繊維入りポリアミド） |
| 温度範囲 | -40℃ ～ +163℃ |
| はんだ耐熱 | 260℃ / 10秒 |
| 難燃性 | UL 94 V-0 |
| 実装方式 | スルーホール（THT） |

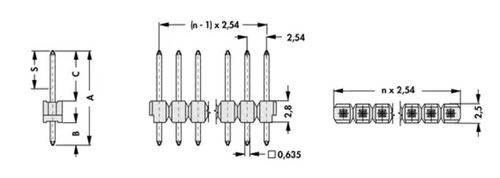

■ 寸法バリエーション
| 型番 | 総長さ (A) | 基板上高さ (B) | ピン長 (C) | プラグイン長 (S) |
|---|---|---|---|---|
| SL 1 025 | 11.2 mm | 2.6 mm | 5.8 mm | 4.0 mm |
| SL 1 053 | 13.9 mm | 5.8 mm | 5.3 mm | 5.0 mm |
| SL 1 078 | 16.4 mm | 5.8 mm | 7.8 mm | 5.0 mm |
| SL 1 104 | 19.0 mm | 5.8 mm | 10.4 mm | 5.0 mm |
| SL 1 128 | 21.4 mm | 5.8 mm | 12.8 mm | 6.0 mm |
| SL 1 154 | 24.0 mm | 5.8 mm | 15.4 mm | 6.0 mm |
| SL 1 179 | 26.5 mm | 5.8 mm | 17.9 mm | 6.0 mm |
| SL 1 230 | 31.6 mm | 5.8 mm | 23.0 mm | 6.0 mm |
■ 用途
- 基板間の垂直スタッキング接続
- メイン基板とサブ基板のインターフェース
- 制御機器・産業機器・電源モジュール
- 通信機器・組み込みシステム
■ 適した使用ケース
- 2.54mmピッチで高信頼な垂直接続が必要
- 最大3A・250V AC対応のヘッダが必要
- リフロー工程での一括実装を行いたい
幅広い寸法バリエーションにより、さまざまな垂直スタッキング構造に対応可能です。
