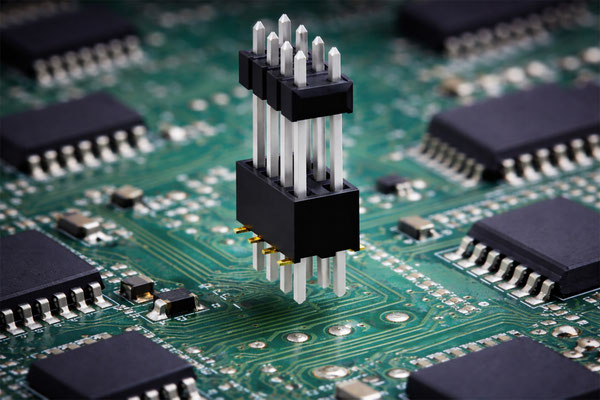

スルーホールピン支持用SMTメスコネクタ「BL 1 / 2 SMD BE」Fischer Elektronik

電気機械部品のリーディングメーカーである Fischer Elektronik GmbH & Co. KG は、新しいスルーホール対応メスコネクタストリップシリーズ BL 1 / 2 SMD BE … の市場投入を発表しました。本製品シリーズは、品質の向上とプロセスチェーン全体における自動化度を大幅に高める、汎用性と信頼性に優れたコネクタソリューションへの高まる需要に応えるものです。

新しいメスコネクタシリーズは、シングル列およびダブル列の構成で提供されます。標準的な SMT はんだ付けに対応しているため、完全自動化された実装プロセスへの容易な統合が可能です。さらにテープ＆リール、バーマガジンといった機械対応パッケージにより、取り扱い性が最適化され、高いプロセス安定性を実現します。

本製品は、金メッキまたは錫メッキの接点表面を選択可能で、ダブル列タイプは最大 80 極、シングル列タイプは最大 40 極まで対応しています。

スルーホール対応のメスコネクタストリップは、実装スペースが限られている場合、アクセスが困難な箇所、または最大限の堅牢性が求められ、プラグ接続部に直接力が加わる用途において特に有利です。接点をプリント基板に貫通させ、THT 側ではんだ付けすることで、機械的安定性が大幅に向上します。これにより発生する力は、絶縁ボディおよびプリント基板全体に最適に分散され、コネクタ接続部の耐用年数が大きく向上します。

さらに高いプロセス信頼性を実現するため、Fischer Elektronik では位置決めピンを内蔵したタイプも提供しています。これらのピンは実装時の正確な位置決めを保証するとともに、力の分散を最適化します。これは、高頻度の嵌合、振動の影響、または厳しい環境条件下において決定的な利点となります。

この新シリーズにより、Fischer Elektronik は、現代の電子機器製造の要件に特化した、高信頼性かつ容易に実装可能なソリューションを製品ラインアップに加えました。

詳細に関しては弊社までお気軽にお問い合わせください。
