製品概要

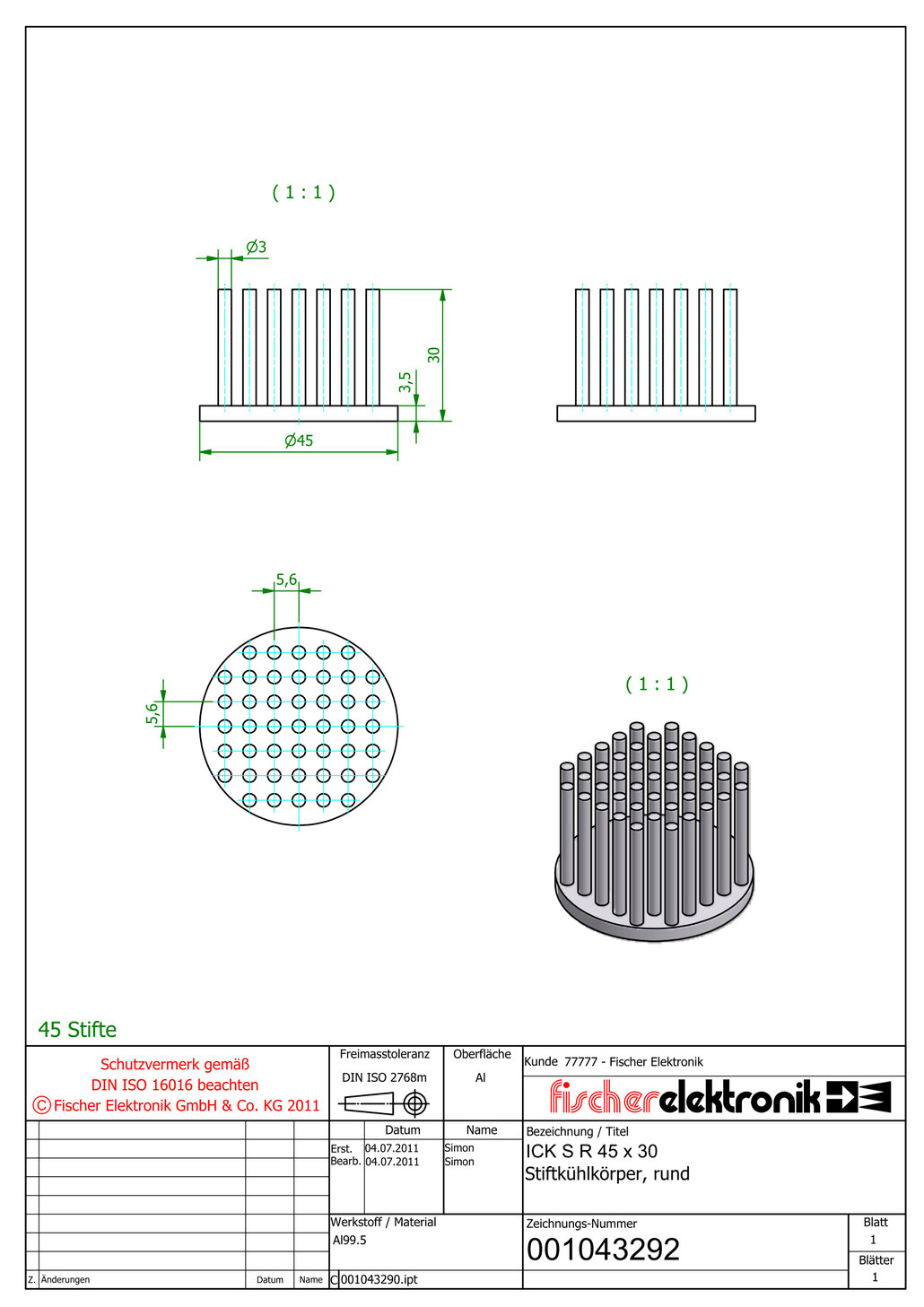

ICK S R 45 x 30は、直径45mm・高さ30mmの円形ピンフィンヒートシンクです。電子機器の熱管理性能を最適化するために設計されており、限られたスペースでも効率的な放熱を実現します。
熱伝導性フォイルおよび熱伝導性接着剤による取付方式に対応しており、発熱部品へ確実に固定することで優れた熱伝導性能を発揮します。円形ピンフィン構造により放熱面積を確保し、安定した温度管理を可能にします。
主な特長
- Ø45 × 30 mmの円形ピンフィン設計
- 熱伝導性フォイル・熱伝導性接着剤による取付対応
- アルミニウム製による高い熱伝導性能
- 中型電子機器に適したバランス設計
- 電子部品の温度上昇を抑え信頼性を向上
- 産業用途に適した堅牢構造
製品仕様
| 項目 | 仕様 |
|---|---|
| 設計形状 | ラウンド（円形） |
| 取付方式 | 熱伝導性フォイル / 熱伝導性接着剤 |
| ソケット | ユニバーサル |
| 対応プロセッサタイプ | ユニバーサル |
| 直径 | 45 mm |
| 高さ | 30 mm |
| ベースプレート厚さ | 3.5 mm |
| 重量 | 37.78 g |
| 熱抵抗 | 6 ～ 1 K/W |
| 許容損失（放熱能力） | 10 W |
| 表面処理 | アルミ素地（Al-natural） |
主な用途
- パワーエレクトロニクス機器の放熱
- LEDモジュール・LED照明
- 半導体・発熱デバイスの冷却
- 産業用電子機器
- コンパクト電子装置の熱対策
製品特長説明
ICK S R 45 x 30は、安定した熱管理性能を実現する円形ピンフィンヒートシンクです。最適化されたピン構造により放熱面積を確保し、効率的な熱拡散を可能にします。
高密度実装環境においても安定した冷却性能を発揮し、電子機器の温度上昇を抑制することで、長寿命化と動作安定性の向上に貢献します。産業用途における信頼性の高い放熱ソリューションとして適しています。
円形ピンフィンヒートシンク一覧
同シリーズの円形ピンフィンヒートシンクについては製品一覧ページをご覧ください。
お問い合わせ・お見積り
ICK S R 45 x 30のお見積り、納期確認、仕様に関するご質問はお気軽にお問い合わせください。
株式会社アクアス（Fischer Elektronik正規代理店）では、標準品供給から技術サポートまで対応しております。
