製品概要
ICK S R 98 x 50は、精密設計された円形ピンフィンヒートシンクで、サイズはØ98 × 50 mmです。 高い放熱性能が求められる電子機器向けに設計されており、大型の発熱部品から効率的に熱を拡散することができます。
熱伝導性フォイルおよび熱伝導性接着剤による取付方式に対応しており、確実な固定と優れた熱伝導を両立しています。 大型円形ピンフィン構造により広い放熱面積を確保し、過酷な動作環境下でも安定した熱管理を実現します。
主な特長
- Ø98 × 50 mmの大型円形ピンフィン設計
- 高放熱性能を実現するアルミニウム構造
- 熱伝導性フォイル・熱伝導性接着剤による取付対応
- 大電力デバイス向けの効率的な放熱設計
- 産業用途に適した高信頼性構造
- 広い放熱面積による優れた熱拡散性能
製品仕様
| 項目 | 仕様 |
|---|---|
| 設計形状 | ラウンド（円形） |
| 取付方式 | 熱伝導性フォイル / 熱伝導性接着剤 |
| ソケット | ユニバーサル |
| 対応プロセッサタイプ | ユニバーサル |
| 直径 | 98 mm |
| 高さ | 50 mm |
| ベースプレート厚さ | 5 mm |
| 重量 | 194.23 g |

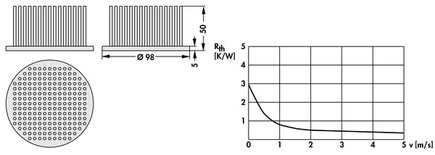

| 熱抵抗 | 2.95 ～ 0.35 K/W |
| 許容損失（放熱能力） | 20.34 W |
| 表面処理 | アルミ素地（Al-natural） |
主な用途
- パワーエレクトロニクス機器の冷却
- 高出力LEDモジュール
- 産業用電源装置
- 制御盤・FA機器
- 通信機器・高負荷電子システム
製品特長説明
ICK S R 98 x 50は、大型電子機器の熱問題に対応するために設計された高性能円形ピンフィンヒートシンクです。 広い放熱面積と最適化されたピン構造により、発熱部品から効率的に熱を逃がします。
高出力デバイスや連続運転が求められる環境においても安定した熱管理を実現し、機器の性能維持と寿命延長に貢献します。 産業用途における高信頼性冷却ソリューションとして最適です。
円形ピンフィンヒートシンク一覧
同シリーズの円形ピンフィンヒートシンクについては、製品一覧ページをご覧ください。
お問い合わせ・お見積り
ICK S R 98 x 50のお見積り、納期確認、仕様に関するご質問はお気軽にお問い合わせください。
株式会社アクアス（Fischer Elektronik正規代理店）では、Fischer Elektronik製ヒートシンクの標準品供給から製品選定、技術サポートまで対応しております。
