Fischer Elektronikの「ICK LED R 45.7×16.5」は、φ45.7mm・高さ16.5mmの丸型LEDヒートシンクです。熱抵抗約10.46K/W、放熱性能約5.73Wを備え、LEDモジュールや電子機器の温度上昇を効果的に抑制します。黒アルマイト処理アルミニウム構造により、優れた放熱性と耐久性を両立し、安定した熱マネジメントを実現します。
製品概要
Fischer Elektronikの「ICK LED R 45.7×16.5」は、LEDモジュールおよび電子機器向けに設計された丸型ヒートシンクです。φ45.7mmのコンパクトな円形形状により、照明筐体や限られたスペースへの組込みに適しています。
本製品は熱抵抗約10.46K/W、最大放熱約5.73Wの性能を持ち、LEDの発熱を効率的に拡散します。自然空冷および強制空冷の両方に対応し、安定した熱設計が可能です。
表面は黒アルマイト処理されたアルミニウム構造で、放熱性と耐食性を両立。熱伝導シートや熱伝導接着剤による簡単な取付が可能で、設計自由度の高い実装を実現します。
LED照明、インジケータ、産業用電子機器など幅広い用途に対応し、電子機器の信頼性向上と長寿命化に貢献する高性能放熱部品です。
特長
-
φ45.7×高さ16.5mmの丸型コンパクト設計
照明筐体や限られたスペースへの組込みに適した円形ヒートシンク。 -
優れた放熱性能（約10.46K/W）
LEDモジュールの発熱を効率的に拡散し、安定動作を実現。 -
最大約5.73Wの放熱に対応
小～中出力LEDの温度上昇を抑制し、長寿命化に貢献。 -
黒アルマイト処理アルミニウム構造
放熱性と耐食性を両立し、長期使用でも安定した性能を維持。 -
簡単実装（接着固定対応）
熱伝導シート・熱伝導接着剤による固定が可能で、ねじ不要。 -
丸型LED用途に最適化
LED照明、インジケータなど円形実装に適した設計。 -
Fischer Elektronik製の高信頼性
産業用途にも対応する安定した品質と実績。

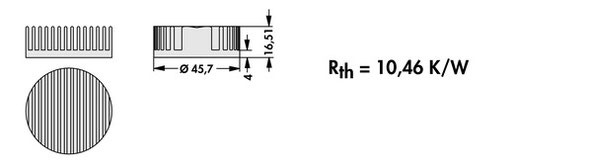

仕様
| 型番 | ICK LED R 45.7×16.5 |
|---|---|
| メーカー | Fischer Elektronik |
| 外形寸法 | φ45.7 × 16.51 mm |
| ベース厚 | 4 mm |
| 材質 | アルミニウム |
| 表面処理 | 黒アルマイト |
| 熱抵抗 | 約10.46 K/W |
| 許容損失 | 約11.05 W |
| 取付方法 | 熱伝導シート／熱伝導接着剤 |
| 用途 | LEDモジュール、LED照明、電子機器の放熱対策 |

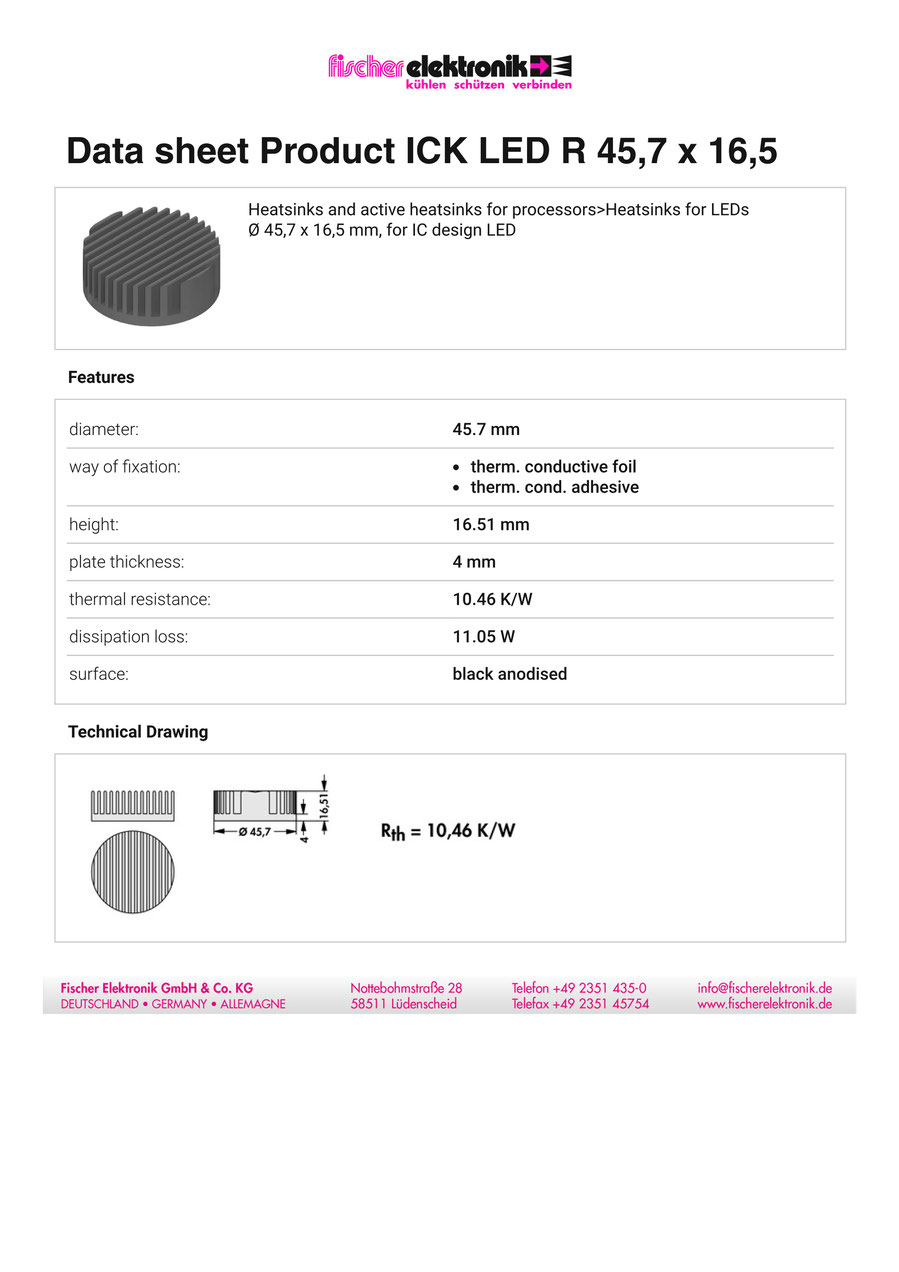

データシート
LEDヒートシンク一覧
Fischer ElektronikのLEDヒートシンクは、サイズ・放熱性能のバリエーションを豊富にラインナップしています。用途や発熱量に応じた最適な製品選定が可能です。
お問い合わせ・お見積り
製品選定のご相談、試作・量産のお見積り、技術的なご質問など、お気軽にお問い合わせください。
Fischer Elektronik正規代理店として迅速に対応いたします。
※型番「ICK LED R 45.7×16.5」をご記載いただくとスムーズです
