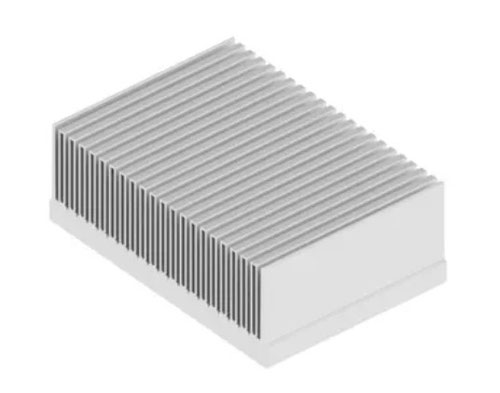

製品概要
SK498は、強制空冷を前提とした高性能ヒートシンクです。熱抵抗0.077～0.038 K/Wの低熱抵抗設計により、高発熱デバイスを効率よく冷却します。150mmから1000mmまでの長さをラインアップし、設計条件に応じた最適なモデルを選択できます。
特長
-
低熱抵抗設計
熱抵抗0.077～0.038 K/Wを実現し、高発熱デバイスの効率的な放熱をサポートします。 -
強制空冷専用
外部ファンとの組み合わせにより、高出力機器の冷却性能を向上します。 -
幅広いサイズ展開
150mmから1000mmまでの長さを用意し、さまざまな設計要件に対応します。 -
産業用途に適したアルミニウム製
黒アルマイト処理または脱脂処理を選択でき、使用環境に応じた仕様をご用意しています。
製品仕様
| 幅（W） | 215 mm |
|---|---|
| 高さ（H） | 76 mm |
| 長さ（L） | 150 / 200 / 250 / 300 / 1000 mm |
| 熱抵抗 | 0.077 ～ 0.038 K/W |
| 表面処理 | 黒アルマイト処理、脱脂処理 |
| 材質 | アルミニウム |
型番一覧
SK498は、長さおよび表面処理に応じて型番をご用意しています。 用途や設計条件に合わせて最適なモデルを選定いただけます。
| 長さ | 黒アルマイト処理 | 脱脂処理 |
|---|---|---|
| 150 mm | SK 498 150 SA | SK 498 150 AL |
| 200 mm | SK 498 200 SA | SK 498 200 AL |
| 250 mm | SK 498 250 SA | SK 498 250 AL |
| 300 mm | SK 498 300 SA | SK 498 300 AL |
| 1000 mm | SK 498 1000 SA | SK 498 1000 AL |
※「SA」は黒アルマイト処理、「AL」は脱脂処理仕様を表します。
※詳細な寸法や熱特性についてはお問い合わせください。
SK498は長さ150mmから1000mmまで対応する強制空冷用ヒートシンクです。放熱性能や実装スペースに応じて最適なサイズを選択できます。
主な用途
- IGBTモジュール
- インバータ装置
- 産業用電源
- パワーエレクトロニクス機器
- 高出力制御装置

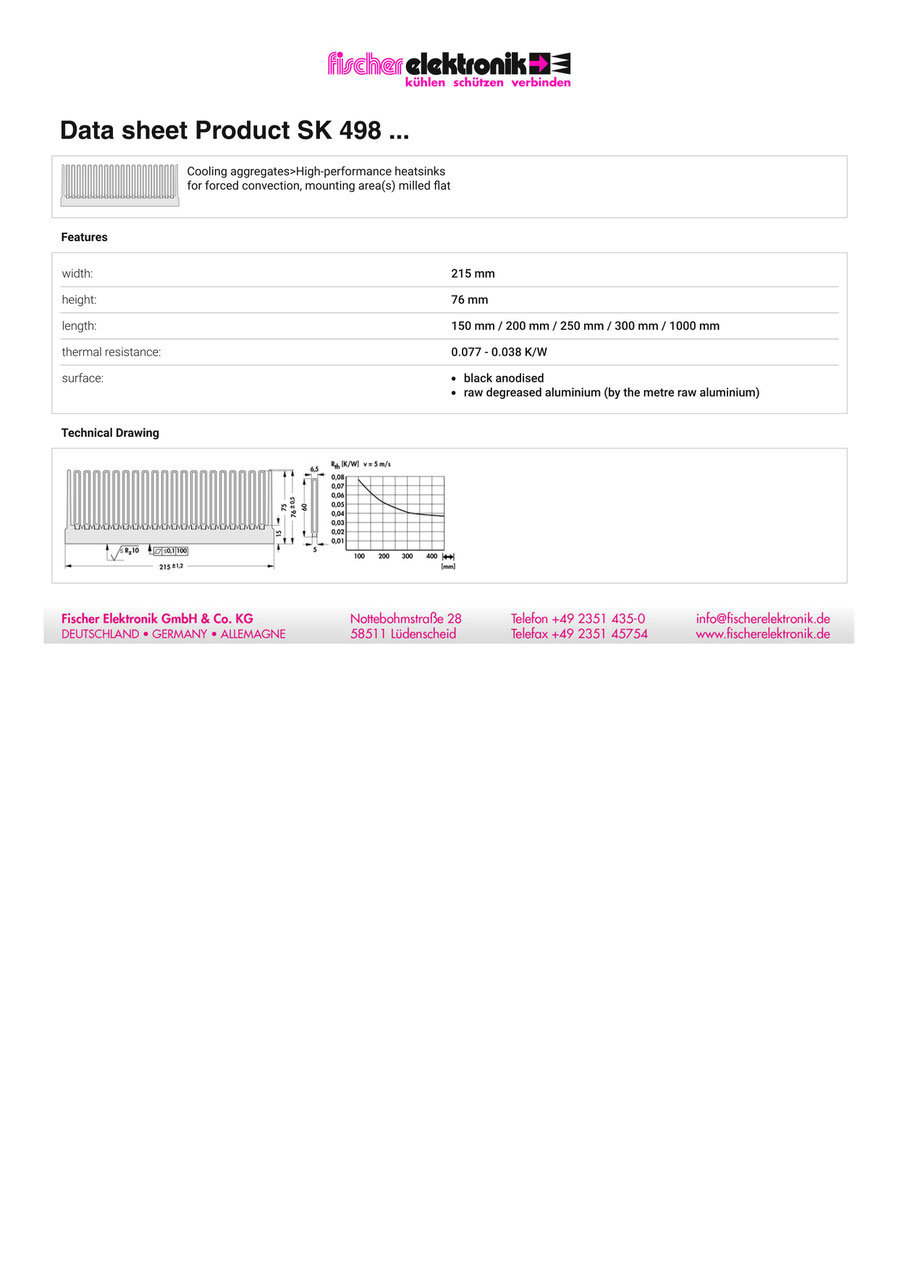

データシート

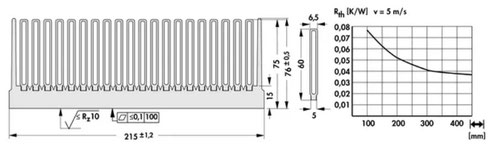

図面データ
お問い合わせは[email protected]まで
