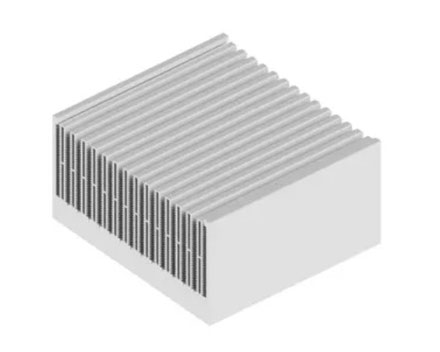

Fischer Elektronik（フィッシャー・エレクトロニクス）製「SK 497」は、 圧入（組立式）による高密度フィン構造を採用した強制空冷用ハイパフォーマンスヒートシンクです。
押出成形では実現が難しい高アスペクト比フィン・狭ピッチフィンを採用し、 放熱面積を最大化。IGBTモジュール、パワー半導体、インバータ、産業用電源など 高発熱機器の熱対策に適しています。
SK 497が実現する高性能冷却 3つの特長
1. 圧入式フィンによる高密度放熱構造
SK 497は、ベースプレートの溝へフィンを高圧で組み込む 圧入（組立式）構造を採用しています。
一体成形の押出ヒートシンクでは困難な、 薄く長い高アスペクト比フィンと 狭ピッチ配置を実現することで、 限られたスペースでも大きな放熱面積を確保します。
2. セレーション加工による熱交換性能向上
フィン側面には微細な凹凸を形成したセレーション加工を採用。
冷却風に乱流を発生させることで、フィン表面の境界層を抑制し、 空気との熱交換効率を向上させます。
3. 強制空冷に適した中空・スリット構造
フィン内部には空気流路を考慮した中空・スリット構造を採用。
ファンによる強制空冷時に冷却風を効率的に導き、 高出力化と装置の小型化をサポートします。
SK 497 製品仕様・ラインアップ
用途や設置条件に合わせて、長さおよび表面処理を選択できます。
| 型番 | 長さ | 表面処理 |
|---|---|---|
| SK 497 150 SA | 150mm | ブラックアルマイト |
| SK 497 150 AL | 150mm | 脱脂アルミ素地 |
| SK 497 200 SA | 200mm | ブラックアルマイト |
| SK 497 200 AL | 200mm | 脱脂アルミ素地 |
| SK 497 250 SA | 250mm | ブラックアルマイト |
| SK 497 250 AL | 250mm | 脱脂アルミ素地 |
| SK 497 300 SA | 300mm | ブラックアルマイト |
| SK 497 300 AL | 300mm | 脱脂アルミ素地 |
| SK 497 1000 SA | 1000mm | ブラックアルマイト |
| SK 497 1000 AL | 1000mm | 脱脂アルミ素地 |
※1000mm長尺材からの任意寸法カット、穴加工などの追加加工についてもご相談いただけます。
主な用途
- IGBTモジュール冷却
- パワー半導体冷却
- インバータ装置
- 産業用電源
- UPS・電力変換装置
- モーター制御機器
- 高出力制御装置
Fischer Elektronik製ヒートシンクについて
株式会社アクアスは、Fischer Elektronik社製ヒートシンクの国内正規代理店です。
SK 497をはじめ、強制空冷用ヒートシンク、押出成形ヒートシンク、 ピンフィンヒートシンクなど幅広い放熱製品を取り扱っています。
標準品の供給から、長尺材のカット加工、各種加工対応まで、 用途に合わせたヒートシンク選定をサポートします。
Fischer Elektronik製 SK 497の仕様確認、データシート、 加工可否、数量別のお見積りについてお気軽にお問い合わせください。
SK 497 強制空冷用高機能ヒートシンクに関するお問い合わせ
Fischer Elektronik製 SK 497の仕様確認、データシートのご依頼、 長尺材からのカット加工、追加加工、数量別のお見積りなどお気軽にお問い合わせください。
関連製品：強制空冷用ヒートシンク
Fischer Elektronikでは、SK 497以外にも強制空冷に対応した高性能ヒートシンクをラインアップしています。 IGBT、パワー半導体、インバータ、産業用電源など、高発熱デバイスの冷却用途に適した製品をご紹介しています。
データシート

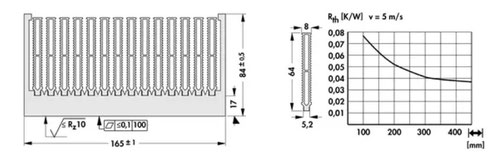

図面データ
