Fischer ElektronikのICK PGA 14×14×12は、36×36×12.3mmのPGA用ヒートシンクです。熱抵抗2.1～9.8K/W、最大約5.3Wの放熱性能を備え、PGAパッケージやプロセッサなどの発熱を効率よく抑制します。熱伝導シートまたは熱伝導接着剤による簡単な固定方式に対応し、産業機器、通信機器、制御機器など幅広い電子機器の熱マネジメントに適しています。
特長
-
36×36×12.3mmのコンパクト設計
PGAパッケージや高密度実装基板への組込みに適した省スペース設計です。 -
熱抵抗2.1～9.8K/Wの優れた放熱性能
ICやプロセッサの発熱を効率的に放散し、電子機器の安定動作に貢献します。 -
最大約5.3Wの放熱に対応
発熱部品の温度上昇を抑え、電子機器の信頼性向上と長寿命化をサポートします。 -
熱伝導シート・熱伝導接着剤による簡単取付
ねじ加工不要で、効率的かつ確実な実装が可能です。 -
ユニバーサルPGAソケット対応
幅広いPGAパッケージや各種プロセッサに対応する汎用設計です。 -
黒アルマイト処理アルミニウム製
優れた放熱性と耐食性を備え、長期間にわたり安定した性能を維持します。 -
Fischer Elektronik製の高品質ヒートシンク
産業機器や電子機器向けに高い信頼性を提供する放熱ソリューションです。
仕様
| 型番 | ICK PGA 14×14×12 |
|---|---|
| メーカー | Fischer Elektronik |

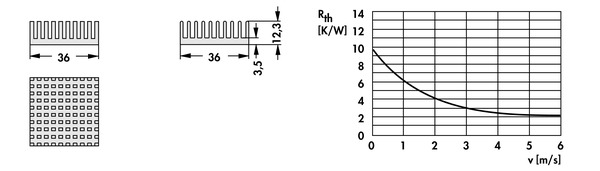

| 外形寸法 | 36 × 36 × 12.3 mm |
| ベース厚 | 3.5 mm |
| 材質 | アルミニウム |
| 表面処理 | 黒アルマイト |
| 熱抵抗 | 2.1 ～ 9.8 K/W |
| 許容損失 | 約5.3 W |
| 取付方法 | 熱伝導シート／熱伝導接着剤 |
| 対応ソケット | ユニバーサル（PGA対応） |
| 対応プロセッサ | ユニバーサル |
| 用途 | PGAパッケージ、プロセッサ、電子機器の放熱対策 |

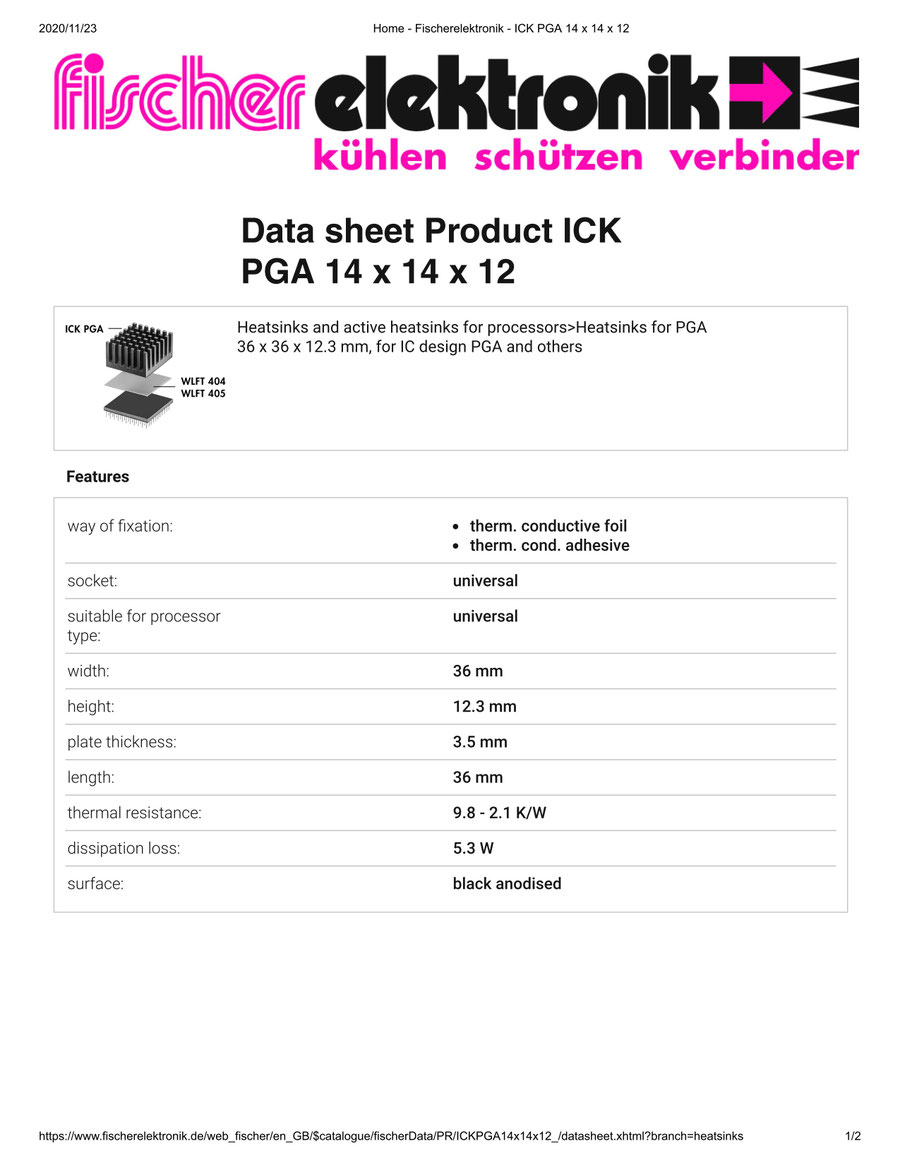

データシート
PGAヒートシンク一覧
Fischer ElektronikのPGAヒートシンクは、サイズ・放熱性能のバリエーションを豊富にラインナップしています。用途に応じた最適な製品選定が可能です。
お問い合わせ・お見積り
製品選定のご相談、試作・量産のお見積り、技術的なご質問などお気軽にお問い合わせください。
Fischer Elektronik正規代理店として迅速に対応いたします。
※型番「ICK PGA 14 x 14 x 12」をご記載いただくとスムーズです
