FK 237 SA 220 O（FK237SA220O）は、Fischer Elektronik製のTO-220パッケージ対応クリップオンヒートシンクです。 ラグなし（O仕様）モデルで、ネジやはんだ端子を使用しないシンプルな構造により、実装自由度と省スペース性を両立しています。
黒色アルマイト処理を施したアルミニウム製ボディにより優れた放熱性能を発揮し、熱抵抗21K/Wで電源回路、MOSFET、リニアレギュレータなどの発熱対策に最適です。
TO-220ヒートシンクとして、試作から量産まで幅広い電子機器設計に対応します。
仕様
| 材質 | アルミニウム |
|---|---|
| 対応パッケージ | TO-220 |
| 幅 | 14.5 mm |
| 高さ | 12.7 mm |
| 長さ | 19.05 mm |
| 熱抵抗 | 21 K/W |
| 表面処理 | 黒色アルマイト、端子部 錫メッキ |
| バージョン | ラグなし（without solder lug） |
型番バリエーション
FK 237シリーズは取付方向および仕様により以下のバリエーションがあります。
| 型番 | 仕様 |
|---|---|
| FK 237 SA 220 H | 水平（Horizontal）取付 |
| FK 237 SA 220 V | 垂直（Vertical）取付 |
| FK 237 SA 220 O | ラグなし仕様 |

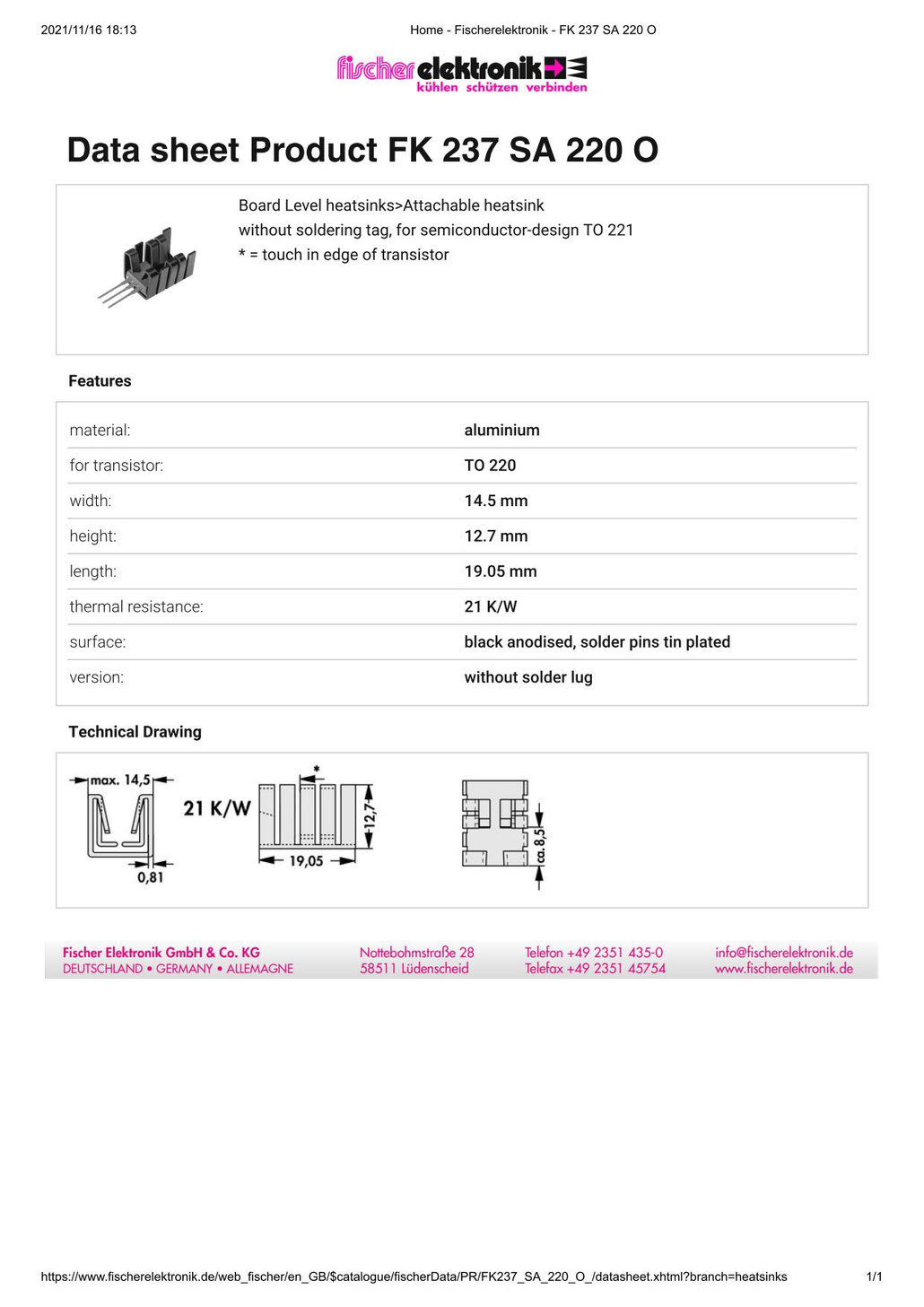

データシート
