表面実装用連結ソケット 2.54mmピッチ 一覧  Fischer Elektronik

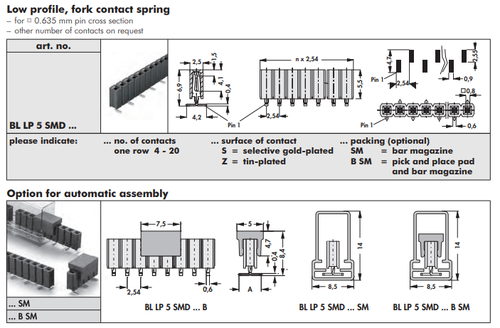

BL LP 5 SMD  表面実装用連結ソケット 2.54mmピッチ

BL LP 5 SMD

表面実装用連結ソケット 2.54mmピッチ



適合オスピン径:0,5-0,7mm角ピン

極数:4-36極(カタログ発行後にピン数増えました)

コンタクト表面処理:スズメッキ(Z)、部分金メッキ(S)から選択

コンタクトタイプ:フォーク

梱包:バルク品、バーマガジン(SM)、バーマガジン/吸着パッド付(B SM) から選択





Fischer Elektronik製の2.54mmピッチピンヘッダで使用されている0.635mm角ピンと篏合します。

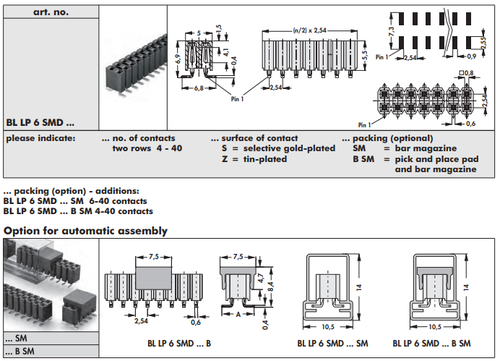

BL LP 6 SMD  表面実装用連結ソケット2.54mmピッチ 2列

BL LP 6 SMD

表面実装用連結ソケット2.54mmピッチ 2列



適合オスピン径:0,5-0,7mm角ピン

極数:4-72極(カタログ発行後にピン数増えました)

コンタクト表面処理:スズメッキ(Z)、部分金メッキ(S)から選択

コンタクトタイプ:フォーク

梱包:バルク品、バーマガジン(SM)、バーマガジン/吸着パッド付(B SM) から選択



Fischer Elektronik製の2.54mmピッチピンヘッダで使用されている0.635mm角ピンと篏合します。

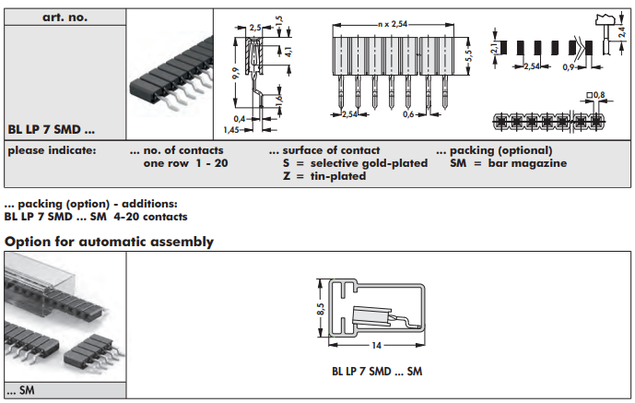

BL LP 7 SMD 表面実装用連結ソケット2.54mmピッチ ライトアングル



BL LP 7 SMD

表面実装用連結ソケット2.54mmピッチ ライトアングル



適合オスピン径:0,5-0,7mm角ピン

極数:1-36極(カタログ発行後にピン数増えました)

コンタクト表面処理:スズメッキ(Z)、部分金メッキ(S)から選択

コンタクトタイプ:フォーク

梱包:バルク品、バーマガジン(SM)から選択





Fischer Elektronik製の2.54mmピッチピンヘッダで使用されている0.635mm角ピンと篏合します。

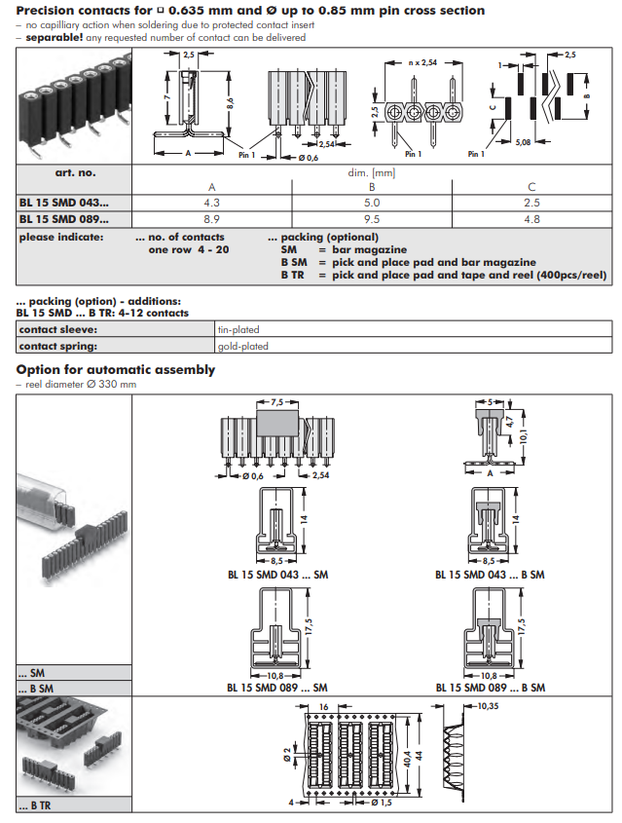

BL 15 SMD 043

BL 15 SMD 089

表面実装用連結ソケット2.54mmピッチ



適合オスピン径:0,55-0,65mm角ピン、0,65-0,85mm丸ピン



極数:4-36極   (カタログ発行後にピン数増えました)



コンタクト表面処理:スズメッキ(スリーブ)、金メッキ(スプリング)

コンタクトタイプ:6フィンガー



梱包:バルク品、バーマガジン(SM)、バーマガジン/吸着

パッド付(B SM)、リール品/吸着パッド付(B TR)から選択



BL15SMD 表面実装用連結ソケット2.54mmピッチ
BL15SMD043  BL15SMD089  表面実装用連結ソケット2.54mmピッチ

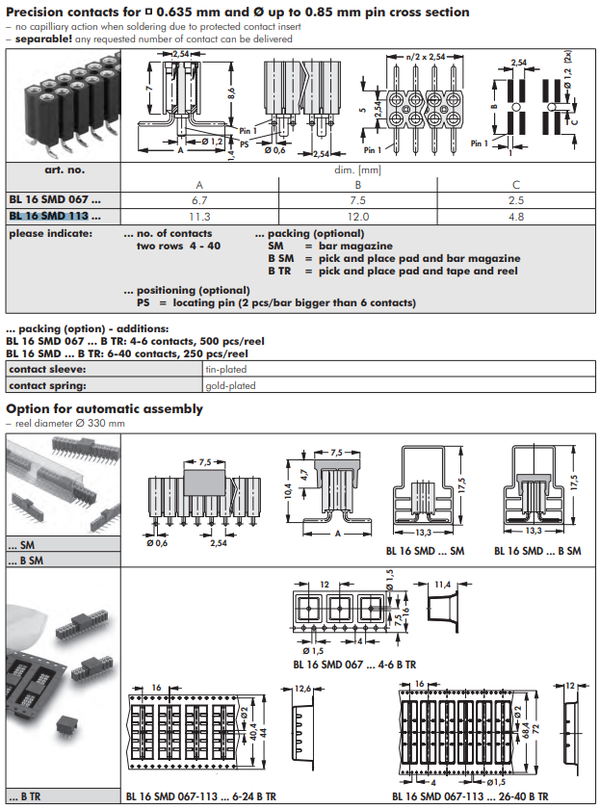

BL 16 SMD 067

BL 16 SMD 113

表面実装用連結ソケット2.54mmピッチ 2列



適合オスピン径:0,55-0,65mm角ピン、0,65-0,85mm丸ピン



極数:4-72極    (カタログ発行後にピン数増えました)



コンタクト表面処理:スズメッキ(スリーブ)、金メッキ(スプリング)



コンタクトタイプ:6フィンガー





梱包:バルク品、バーマガジン(SM)、バーマガジン/吸着パッド付(B SM)、リール品/吸着パッド付(B TR)から選択



*オプションとして位置決めピン付き(PS)選択可





Bl16SMD 表面実装用連結ソケット2.54mmピッチ 2列
BL16SMD 表面実装用連結ソケット2.54mmピッチ 2列  適合オスピン径:

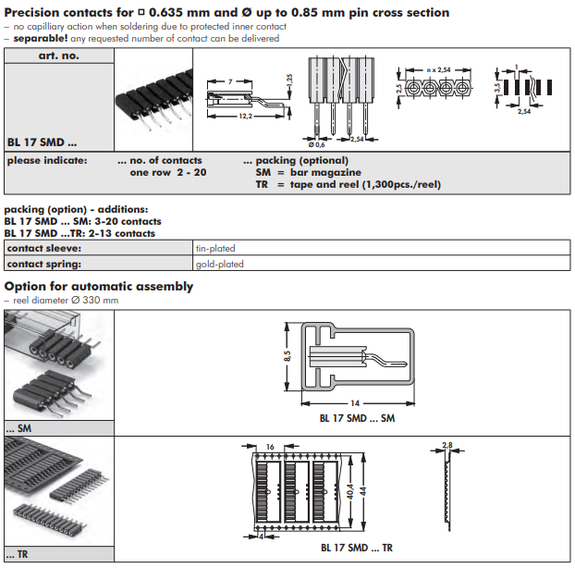

BL 17 SMD

表面実装用連結ソケット2.54mmピッチ ライトアングル



適合オスピン径:0,55-0,65mm角ピン、0,65-0,85mm丸ピン

極数:2-36極    (カタログ発行後にピン数増えました)

コンタクト表面処理:スズメッキ(スリーブ)、金メッキ(スプリング)

コンタクトタイプ:6フィンガー

梱包:バルク品、バーマガジン(SM)、リール品(TR)から選択



BL 17 SMD   表面実装用連結ソケット2.54mmピッチ ライトアングル
BL 17 SMD   表面実装用連結ソケット2.54mmピッチ ライトアングル



BL 20 SMD

表面実装用連結ソケット2.54mmピッチ ライトアングル 2列



適合オスピン径:0,55-0,65mm角ピン、0,65-0,85mm丸ピン

極数:4-72極    (カタログ発行後にピン数増えました)

コンタクト表面処理:スズメッキ(スリーブ)、金メッキ(スプリング)

コンタクトタイプ:6フィンガー

梱包:バルク品、バーマガジン(SM)、リール品(TR)から選択



BL 20 SMD   表面実装用連結ソケット2.54mmピッチ ライトアングル 2列
BL 20 SMD   表面実装用連結ソケット2.54mmピッチ ライトアングル 2列



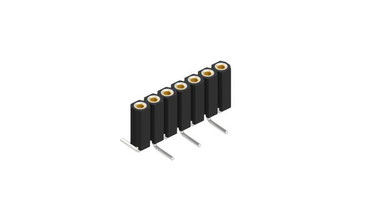

MK 22 SMD

表面実装用連結ソケット2.54mmピッチ



適合オスピン径:0,55-0,65mm角ピン、0,65-0,85mm丸ピン

極数:4-36極

コンタクト表面処理:スズメッキ(スリーブ)、金メッキ(スプリング)

コンタクトタイプ:6フィンガー

梱包:バルク品、バーマガジン/吸着パッド付(B SM)、リール品/吸着パッド付(B TR)から選択



   MK 22 SMD   表面実装用連結ソケット2.54mmピッチ

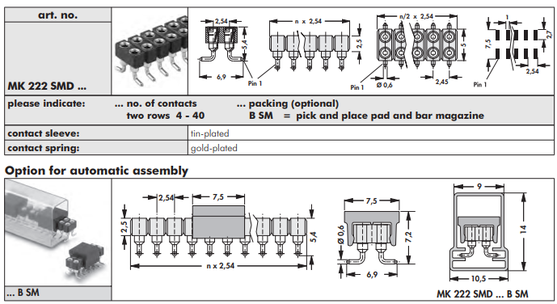

MK 222 SMD

表面実装用連結ソケット2.54mmピッチ 2列



適合オスピン径:0,55-0,65mm角ピン、0,65-0,85mm丸ピン

極数:4-72極    (カタログ発行後にピン数増えました)

コンタクト表面処理:スズメッキ(スリーブ)、金メッキ(スプリング)

コンタクトタイプ:6フィンガー

梱包:バルク品、バーマガジン/吸着パッド付(B SM) から選択

MK 222 SMD   表面実装用連結ソケット2.54mmピッチ 2列
MK 222 SMD   表面実装用連結ソケット2.54mmピッチ 2列

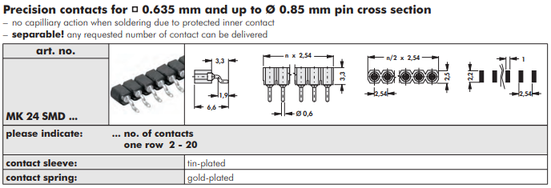

MK 24 SMD

表面実装用連結ソケット2.54mmピッチ ライトアングル



適合オスピン径:0,55-0,65mm角ピン、0,65-0,85mm丸ピン

極数:2-36極    (カタログ発行後にピン数増えました)

コンタクト表面処理:スズメッキ(スリーブ)、金メッキ(スプリング)

コンタクトタイプ:6フィンガー

梱包:バルク品

MK 24 SMD   表面実装用連結ソケット2.54mmピッチ ライトアングル
MK 24 SMD   表面実装用連結ソケット2.54mmピッチ ライトアングル

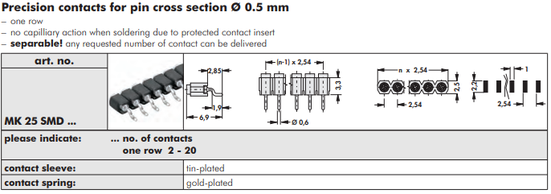

 MK 25 SMD

表面実装用連結ソケット2.54mmピッチ ライトアングル

適合オスピン径:

0,22x0,25mm-0,4x0,55mm角ピン

0,4-0,56mm丸ピン

極数:2-36極   (カタログ発行後にピン数増えました)

コンタクト表面処理:スズメッキ(スリーブ)、金メッキ(スプリング)

コンタクトタイプ:4フィンガー

梱包:バルク品

MK 25 SMD   表面実装用連結ソケット2.54mmピッチ ライトアングル
MK 25 SMD   表面実装用連結ソケット2.54mmピッチ ライトアングル

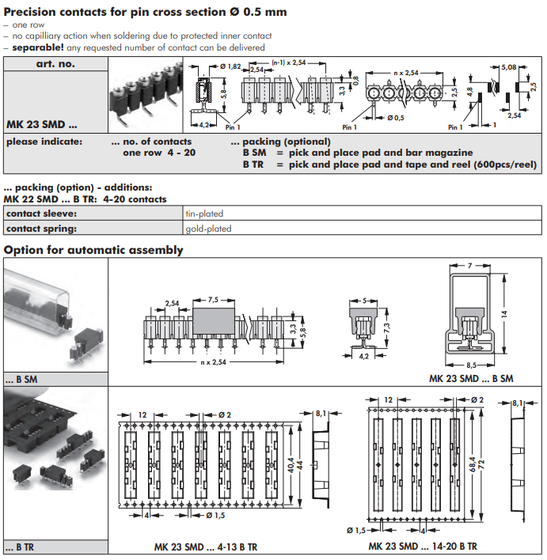

MK 23 SMD

表面実装用連結ソケット2.54mmピッチ



適合オスピン径:

0,22x0,25mm-0,4x0,55mm角ピン

0,4-0,56mm丸ピン

極数:4-36極   (カタログ発行後にピン数増えました)

コンタクト表面処理:スズメッキ(スリーブ)、金メッキ(スプリング)

コンタクトタイプ:4フィンガー

梱包:バルク品、バーマガジン/吸着パッド付(B SM)、リール品/吸着パッド付(B TR)から選択



 MK 23 SMD   表面実装用連結ソケット2.54mmピッチ
MK 23 SMD   表面実装用連結ソケット2.54mmピッチ

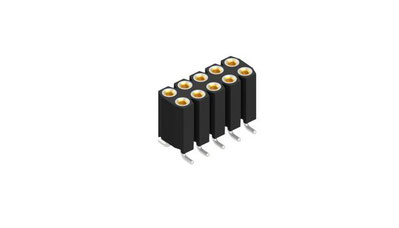

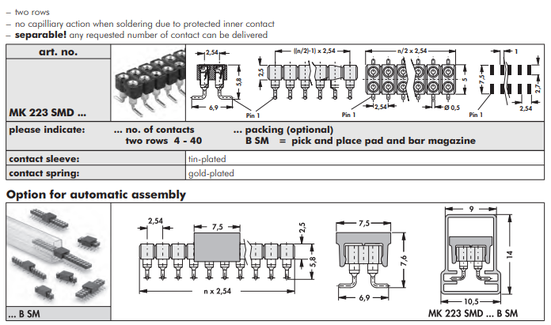

MK 223 SMD

表面実装用連結ソケット2.54mmピッチ 2列



適合オスピン径:

0,22x0,25mm-0,4x0,55mm角ピン

0,4-0,56mm丸ピン

極数:4-72極   (カタログ発行後にピン数増えました)

コンタクト表面処理:スズメッキ(スリーブ)、金メッキ(スプリング)

コンタクトタイプ:4フィンガー

梱包:バルク品、バーマガジン/吸着パッド付(B SM) から選択

MK 223 SMD   表面実装用連結ソケット2.54mmピッチ 2列
MK 223 SMD   表面実装用連結ソケット2.54mmピッチ 2列

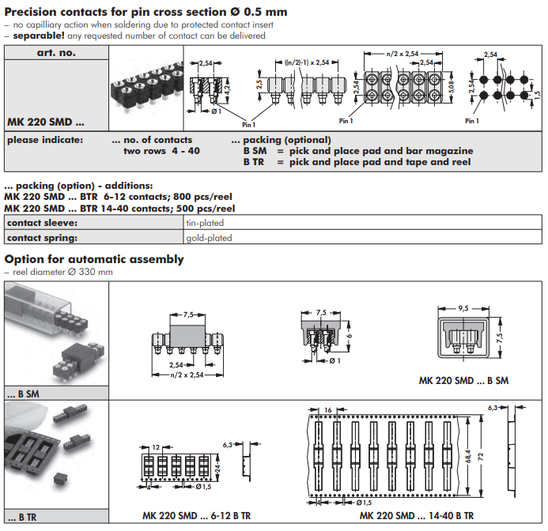

MK 220 SMD

表面実装用連結ソケット2.54mmピッチ 2列



適合オスピン径:

0,22x0,25mm-0,4x0,55mm角ピン

0,4-0,56mm丸ピン

極数:4-40極

コンタクト表面処理:スズメッキ(スリーブ)、金メッキ(スプリング)

コンタクトタイプ:4フィンガー

梱包:バルク品、バーマガジン/吸着パッド付(B SM)、リール品/吸着パッド付(B TR)から選択

 MK 220 SMD   表面実装用連結ソケット2.54mmピッチ 2列
Fischer Elektronik 表面実装用連結ソケット2.54mmピッチ 2列MK 220 SMD

Fischer Elektronik製PCBコネクタの技術資料です、ぜひご覧ください。

ダウンロード
Fischer Elektronik製PCBコネクタ技術資料
Fischer PCBコネクタ 技術資料.pdf
PDFファイル 150.2 KB

型番構成

型番は①シリーズ名+②極数+③パッケージスタイルで構成されています。

例:BL 15 SMD 043 20 B SM

⇒ BL 15 SMD 043(シリーズ名) 20(極数)B SM(バーマガジン/吸着パッド付)

*バルク品の場合、末尾は極数までになります。



ご不明な点がございましたらお気軽にお問い合わせください、ご希望の仕様をお聞きして型番をお伝えさせていただきます。
