連結ソケット 2.54mmピッチ Fischer Elektronik



注目製品

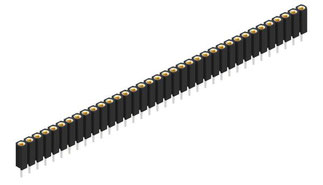

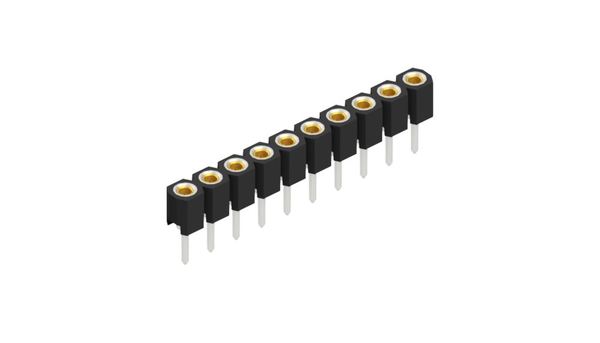

Fischer Elektronik BL 5   スルーホール用連結ソケット  2.54mmピッチ 1-36極

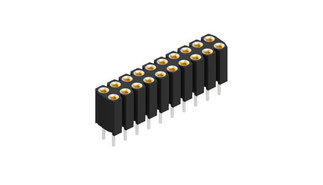

Fischer Elektronik BL 6  スルーホール用連結ソケット 2列  2.54mmピッチ 2-72極
Fischer Elektronik BL 2  スルーホール用連結ソケット 2列  2.54mmピッチ 2-72極

BL 5

スルーホール用連結ソケット

2.54mmピッチ 1-36極

適合オスピン径

  • □0,55...0,65mm
  • Ø0,65...0,85mm

BL 6

スルーホール用連結ソケット 2列

2.54mmピッチ 2-72極

適合オスピン径

  • □0,55...0,65mm
  • Ø0,65...0,85mm

BL 2

スルーホール用連結ソケット 2列

2.54mmピッチ 2-72極

適合オスピン径

□0,5...0,7mm

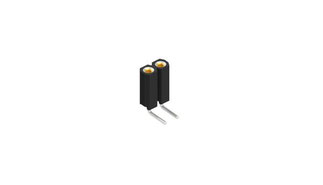

Fischer Elektronik BL 7  スルーホール用連結ソケット  2.54mmピッチ 1-36極

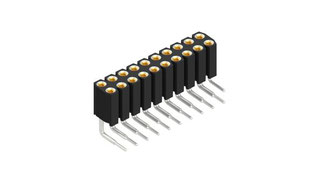

Fischer Elektronik BL 8  スルーホール用連結ソケット 2列  2.54mmピッチ 4-72極
Fischer Elektronik BL 10  スルーホール用連結ソケット 2列  2.54mmピッチ 2-72極

BL 7

スルーホール用連結ソケット

2.54mmピッチ 1-36極

適合オスピン径

  • □0,55...0,65mm
  • Ø0,65...0,85mm

BL 8

スルーホール用連結ソケット 2列

2.54mmピッチ 4-72極

適合オスピン径

  • □0,55...0,65mm
  • Ø0,65...0,85mm

BL 10

スルーホール用連結ソケット 2列

2.54mmピッチ 2-72極

適合オスピン径

  • □0,55...0,65mm
  • Ø0,65...0,85mm



製品一覧

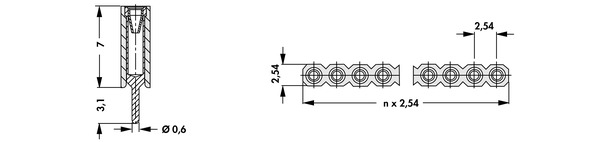

MK 01

2.54mmピッチ 連結ソケット

適合オスピン径:

角ピン □0,22x0,25mm... □0,4x0,55mm

丸ピン Ø0,4...0,56mm

極数:1 - 50極

 コンタクト表面処理:スズメッキ(Z)、金メッキ(G)から選択

コンタクトスプリング表面処理:金メッキ



コンタクトタイプ:4フィンガー


MK 201

2.54mmピッチ 連結ソケット 2列

適合オスピン径:

角ピン □0,22x0,25mm... □0,4x0,55mm

丸ピン Ø0,4...0,56mm

極数:2 - 100極

 コンタクト表面処理:スズメッキ(Z)、金メッキ(G)から選択

コンタクトスプリング表面処理:金メッキ



コンタクトタイプ:4フィンガー


MK 17

2.54mmピッチ 連結ソケット

適合オスピン径:

角ピン □0,22x0,25mm... □0,4x0,55mm

丸ピン Ø0,4...0,56mm

極数:1 - 50極

 コンタクト表面処理:スズメッキ(Z)、金メッキ(G)から選択

コンタクトスプリング表面処理:金メッキ

コンタクトタイプ:4フィンガー


MK 217

2.54mmピッチ 連結ソケット 2列

適合オスピン径:

角ピン □0,22x0,25mm... □0,4x0,55mm

丸ピン Ø0,4...0,56mm

極数:2 - 100極

 コンタクト表面処理:スズメッキ(Z)、金メッキ(G)から選択

コンタクトスプリング表面処理:金メッキ

コンタクトタイプ:4フィンガー


MK 31

2.54mmピッチ 連結ソケット

適合オスピン径:

角ピン □0,22x0,25mm... □0,4x0,55mm

丸ピン Ø0,4...0,56mm

極数:1 - 50極

 コンタクト表面処理:スズメッキ(Z)、金メッキ(G)から選択

コンタクトスプリング表面処理:金メッキ

コンタクトタイプ:4フィンガー


MK 231

2.54mmピッチ 連結ソケット 2列

適合オスピン径:

角ピン □0,22x0,25mm... □0,4x0,55mm

丸ピン Ø0,4...0,56mm

極数:2 - 100極

 コンタクト表面処理:スズメッキ(Z)、金メッキ(G)から選択

コンタクトスプリング表面処理:金メッキ

コンタクトタイプ:4フィンガー

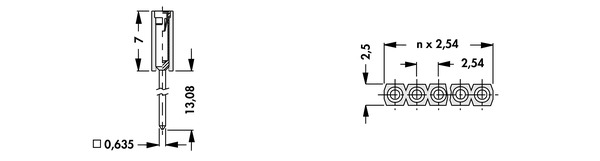

MK 12 X 2

2.54mmピッチ 連結ソケット

適合オスピン径:

角ピン □0,22x0,25mm... □0,4x0,55mm

丸ピン Ø0,4...0,56mm

極数:1 - 50極

 コンタクト表面処理:スズメッキ(Z)、金メッキ(G)から選択

コンタクトスプリング表面処理:金メッキ

コンタクトタイプ:4フィンガー


MK 212 x 2

2.54mmピッチ 連結ソケット 2列

適合オスピン径:

角ピン □0,22x0,25mm... □0,4x0,55mm

丸ピン Ø0,4...0,56mm

極数:2 - 100極

 コンタクト表面処理:スズメッキ(Z)、金メッキ(G)から選択

コンタクトスプリング表面処理:金メッキ

コンタクトタイプ:4フィンガー




MK 13 X

2.54mmピッチ 連結ソケット

適合オスピン径:

角ピン □0,22x0,25mm... □0,4x0,55mm

丸ピン Ø0,4...0,56mm

極数:1 - 50極

 コンタクト表面処理:スズメッキ(Z)、金メッキ(G)から選択

コンタクトスプリング表面処理:金メッキ

コンタクトタイプ:4フィンガー



*図面の

X = 5.9mmがMK 13 x 1

X = 8.9mmがMK 13 x 2




MK 213 X

2.54mmピッチ 連結ソケット 2列

適合オスピン径:

角ピン □0,22x0,25mm... □0,4x0,55mm

丸ピン Ø0,4...0,56mm

極数:2 - 100極

 コンタクト表面処理:スズメッキ(Z)、金メッキ(G)から選択

コンタクトスプリング表面処理:金メッキ

コンタクトタイプ:4フィンガー



*図面の

X = 5.9mmがMK 13 x 1

X = 8.9mmがMK 13 x 2

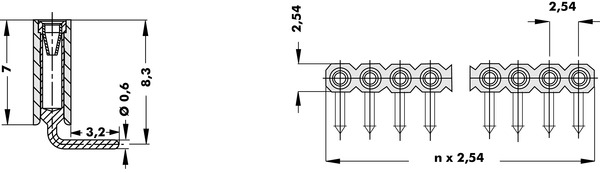

MK 06

2.54mmピッチ 連結ソケット ライトアングル

適合オスピン径:

角ピン □0,22x0,25mm... □0,4x0,55mm

丸ピン Ø0,4...0,56mm

極数:1 - 50極

 コンタクト表面処理:スズメッキ(Z)、金メッキ(G)から選択

コンタクトスプリング表面処理:金メッキ

コンタクトタイプ:4フィンガー


MK 07

2.54mmピッチ 連結ソケット

適合オスピン径:

角ピン □0,22x0,25mm... □0,4x0,55mm

丸ピン Ø0,4...0,56mm

極数:1 - 50極

 コンタクト表面処理:スズメッキ(Z)、金メッキ(G)から選択

コンタクトスプリング表面処理:金メッキ

コンタクトタイプ:4フィンガー


MK 207

2.54mmピッチ 連結ソケット 2列

適合オスピン径:

角ピン □0,22x0,25mm... □0,4x0,55mm

丸ピン Ø0,4...0,56mm

極数:2 - 100極

 コンタクト表面処理:スズメッキ(Z)、金メッキ(G)から選択

コンタクトスプリング表面処理:金メッキ

コンタクトタイプ:4フィンガー

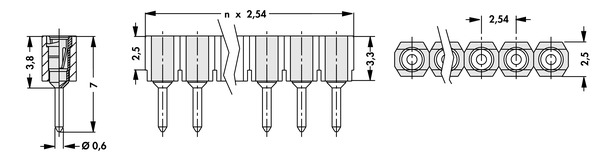

MK LP 18

2.54mmピッチ 連結ソケット 低背型

適合オスピン径:

角ピン □0,22x0,25mm... □0,4x0,55mm

丸ピン Ø0,4...0,56mm

極数:1 - 50極

 コンタクト表面処理:スズメッキ(Z)、金メッキ(G)から選択

コンタクトスプリング表面処理:金メッキ

コンタクトタイプ:4フィンガー


MK LP 218

2.54mmピッチ 連結ソケット 低背型 2列

適合オスピン径:

角ピン □0,22x0,25mm... □0,4x0,55mm

丸ピン Ø0,4...0,56mm

極数:2 - 100極

 コンタクト表面処理:スズメッキ(Z)、金メッキ(G)から選択

コンタクトスプリング表面処理:金メッキ

コンタクトタイプ:4フィンガー


MK LP 19

2.54mmピッチ 連結ソケット 低背型

適合オスピン径:

角ピン □0,22x0,25mm... □0,4x0,55mm

丸ピン Ø0,4...0,56mm

極数:1 - 50極

 コンタクト表面処理:スズメッキ(Z)、金メッキ(G)から選択

コンタクトスプリング表面処理:金メッキ

コンタクトタイプ:4フィンガー


MK LP 219

2.54mmピッチ 連結ソケット 低背型 2列

適合オスピン径:

角ピン □0,22x0,25mm... □0,4x0,55mm

丸ピン Ø0,4...0,56mm

極数:2 - 100極

 コンタクト表面処理:スズメッキ(Z)、金メッキ(G)から選択

コンタクトスプリング表面処理:金メッキ

コンタクトタイプ:4フィンガー




BL 5

2.54mmピッチ 連結ソケット

適合オスピン径:0,55-0,65mm角ピン、0,65-0,85mm丸ピン

極数:1 - 36極

コンタクト表面処理:スズメッキ(スリーブ)、金メッキ(スプリング)

コンタクトタイプ:6フィンガー

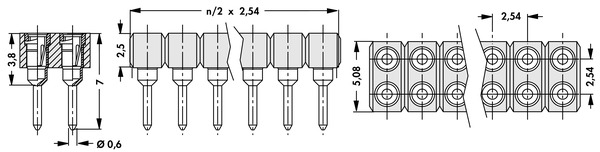

BL 6

2.54mmピッチ 連結ソケット 2列

適合オスピン径:0,55-0,65mm角ピン、0,65-0,85mm丸ピン

極数:2 - 72極

コンタクト表面処理:スズメッキ(スリーブ)、金メッキ(スプリング)

コンタクトタイプ:6フィンガー

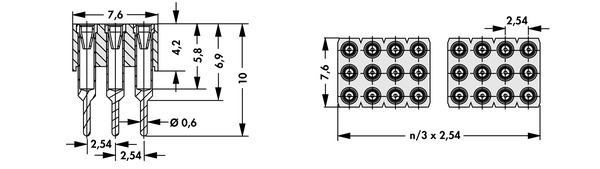

BL KG 3

2.54mmピッチ 連結ソケット 3列

適合オスピン径:0,55-0,65mm角ピン、0,65-0,85mm丸ピン

極数:9 - 96極

コンタクト表面処理:スズメッキ(スリーブ)、金メッキ(スプリング)

コンタクトタイプ:6フィンガー






BL 7

2.54mmピッチ 連結ソケット ライトアングル

適合オスピン径:0,55-0,65mm角ピン、0,65-0,85mm丸ピン

極数:1 - 36極

コンタクト表面処理:スズメッキ(スリーブ)、金メッキ(スプリング)

コンタクトタイプ:6フィンガー

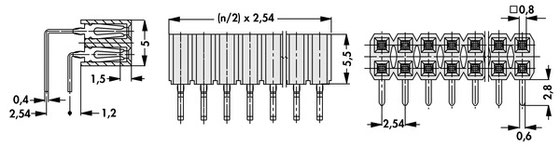

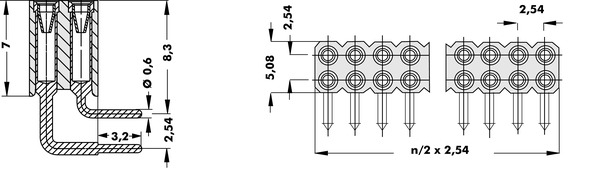

BL 8

2.54mmピッチ 連結ソケット ライトアングル 2列

適合オスピン径:0,55-0,65mm角ピン、0,65-0,85mm丸ピン

極数:4 - 72極

コンタクト表面処理:スズメッキ(スリーブ)、金メッキ(スプリング)

コンタクトタイプ:6フィンガー






MK 21

2.54mmピッチ 連結ソケット 低背型

適合オスピン径:0,55-0,65mm角ピン、0,65-0,85mm丸ピン

極数:1 - 50極

コンタクト表面処理:スズメッキ(スリーブ)、金メッキ(スプリング)

コンタクトタイプ:6フィンガー






MK 221

2.54mmピッチ 連結ソケット 低背型 2列

適合オスピン径:0,55-0,65mm角ピン、0,65-0,85mm丸ピン

極数:2 - 100極

コンタクト表面処理:スズメッキ(スリーブ)、金メッキ(スプリング)

コンタクトタイプ:6フィンガー






BL 9

2.54mmピッチ 連結ソケット

適合オスピン径:0,55-0,65mm角ピン、0,65-0,85mm丸ピン

極数:1 - 36極

コンタクト表面処理:スズメッキ(スリーブ)、金メッキ(スプリング)

コンタクトタイプ:6フィンガー






BL 10

2.54mmピッチ 連結ソケット 2列

適合オスピン径:0,55-0,65mm角ピン、0,65-0,85mm丸ピン

極数:2 - 72極

コンタクト表面処理:スズメッキ(スリーブ)、金メッキ(スプリング)

コンタクトタイプ:6フィンガー




BL 1

2.54mmピッチ 連結ソケット

適合オスピン径 : 0.5-0.7角ピン

極数:1 - 36極

 コンタクト表面処理:スズメッキ(Z)、金メッキ(G)から選択

コンタクトタイプ:フォーク

BL 1  2.54mmピッチ 連結ソケット 図面

BL 2

2.54mmピッチ 連結ソケット 2列

適合オスピン径 : 0.5-0.7角ピン

極数:2 - 72極

 コンタクト表面処理:スズメッキ(Z)、金メッキ(G)から選択

コンタクトタイプ:フォーク

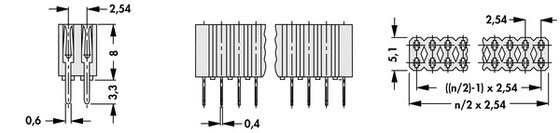

BL 2  2.54mmピッチ 連結ソケット 2列 図面

BL 3

2.54mmピッチ 連結ソケット ライトアングル

適合オスピン径 : 0.5-0.7角ピン

極数:1 - 36極

 コンタクト表面処理:スズメッキ(Z)、金メッキ(G)から選択

コンタクトタイプ:フォーク

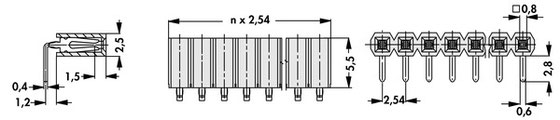

BL 3  2.54mmピッチ 連結ソケット ライトアングル 図面

BL 4

2.54mmピッチ 連結ソケット ライトアングル 2列

適合オスピン径 : 0.5-0.7角ピン

極数:2 - 72極

 コンタクト表面処理:スズメッキ(Z)、金メッキ(G)から選択

コンタクトタイプ:フォーク

BL 4  2.54mmピッチ 連結ソケット ライトアングル 2列 図面

BL LP1

2.54mmピッチ 連結ソケット 低背型

適合オスピン径 : 0.5-0.7角ピン

極数:1 - 36極

 コンタクト表面処理:スズメッキ(Z)、部分金メッキ(S)から選択

コンタクトタイプ:フォーク

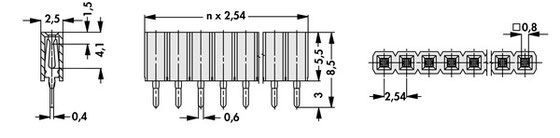

BL LP1   2.54mmピッチ 連結ソケット 低背型 図面

BL LP2

2.54mmピッチ 連結ソケット 低背型 2列

適合オスピン径 : 0.5-0.7角ピン

極数:2 - 72極

 コンタクト表面処理:スズメッキ(Z)、部分金メッキ(S)から選択

コンタクトタイプ:フォーク

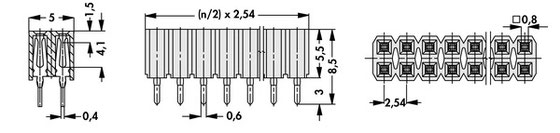

BL LP2   2.54mmピッチ 連結ソケット 低背型 2列

BL LP3

2.54mmピッチ 連結ソケット 低背型 ライトアングル

適合オスピン径 : 0.5-0.7角ピン

極数:1 - 36極

 コンタクト表面処理:スズメッキ(Z)、部分金メッキ(S)から選択

コンタクトタイプ:フォーク

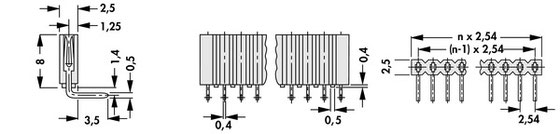

BL LP3  2.54mmピッチ 連結ソケット 低背型 ライトアングル 図面

BL LP4

2.54mmピッチ 連結ソケット 低背型 2列 ライトアングル

適合オスピン径 : 0.5-0.7角ピン

極数:2 - 72極

 コンタクト表面処理:スズメッキ(Z)、部分金メッキ(S)から選択

コンタクトタイプ:フォーク

BL LP4   2.54mmピッチ 連結ソケット 低背型 2列 ライトアングル 図面

ダウンロード
Fischer Elektronik製PCBコネクタ技術資料
Fischer PCBコネクタ 技術資料.pdf
PDFファイル 150.2 KB
